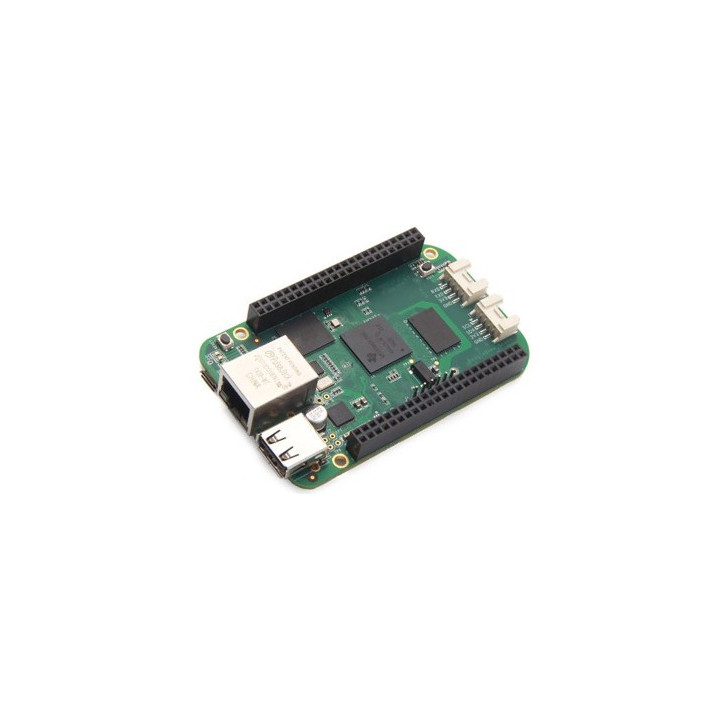

Platine "BeagleBone Green" Images
Architecturée sur la base d'un processeur ARM™ Cortex™-A8 type AM3358BZCZ100, la platine "BeagleBone Green" est une plateforme microcontrôlée (avec connecteurs Grove) et linux embarqué.
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Capable de réaliser des calculs arithmétiques de vecteurs avec virgule flottante, la platine "BeagleBone Green" est toute indiquée pour la réalisation de robots ludiques sur lesquels elle pourra assurer la gestion de leur motorisation, associée à la gestion de capteurs et de caméras 2D ou 3D.
Vous pourrez également avoir recours à l’utilisation d’OpenCV™, d’OpenNI™ ainsi qu’à de nombreux autres logiciels d’analyses permettant à votre robot de reconnaître les objets afin de pouvoir interagir avec ces derniers.
De part sa puissance de calcul, sa gestion de signaux PWM et de rendus 3D, la "BeagleBone Green" pourra également être exploitée pour la réalisation d’imprimantes 3D (en remplaçant ainsi un compatible PC et une interface déportée généralement utilisés pour ce type d’application).
Caractéristiques de la platine
- Processeur: AM3358BZCZ100 - 1 GHZ
- 512-MB DDR3L RAM
- Mémoire Flash 4 GB eMMC
- Distribution Linux Debian flashée dans la mémoire eMMC
- 12 connecteurs au format Grove (I2C et série)
- Résolution: 1024x768 - 1280x720 - 1440x900 - 1280x1024 supporte w/EDID
- 1 port USB 2.0 (host) à usage multiple offrant la possibilité d’alimenter la platine
- 1 port USB 2.0 (client)
- 1 port Ethernet 10/100Base-T
- Connecteur microSD™ (carte non livrée)
- Interface JTAG (en option) pour débug
- Accès à tous les signaux d’entrées/sorties (niveau 3,3 V) y compris ceux pour la gestion de LCD et de batterie sur 2 connecteurs femelles 46 broches au pas de 2,54 mm
- Dimensions de la platine: 8,6 × 5,4 cm.
La platine "BeagleBone Green" est livrée avec un câble USB ainsi qu'un petit manuel de présentation
Note:
La platine "BeagleBone Green" est en tout point identique à la platine "BeagleBone Black", mise à part:
- Que la sortie HDMI est remplacée par 2 connecteurs au format "Grove" (pour les liaisons I2C et série)
permettant l'usage simplifié de modules additionnels au format Grove.
- L'entrée d'alimentation +5 V sur le connecteur DC est remplacée par une entrée sur port USB Host
Exemple d'application
De part la présence "native" des 2 connecteurs au format Grove la platine BeagleBone Green est spécialement adapté pour les établissements scolaires qui pourront ainsi disposer d'un formidable outil pédagogique. A titre d'exemple, voici une application disponible sur ce lien permettant de contrôler la température d'une pièce et de déclencher l'envoi d'un émail en cas de dépassement d'une valeur de consigne.
Cette application néccessite (en plus de la platine "BeagleBone Green") l'acquisition de modules Grove:
- 1 Module Grove capteur altimètre / thermomètre / capteur de pression
- 1 Module afficheur graphique Oled 96 x 96 pixels
- 2 Modules Hub I2C
- 1 Module Grove Led
- 1 Module bouton-poussoir
- 2 cordons cordon Grove
