Platine d'expérimentation dsPIC READY 3

    Platine d'expérimentation "dsPIC READY 3" Pour dsPIC30F2010...
    MIKROE-451
    En cours d'approvisionnement
    35,76 € TTC
    29,80 € HT

    Dont 0,06 € d'eco-participation déjà incluse dans le prix

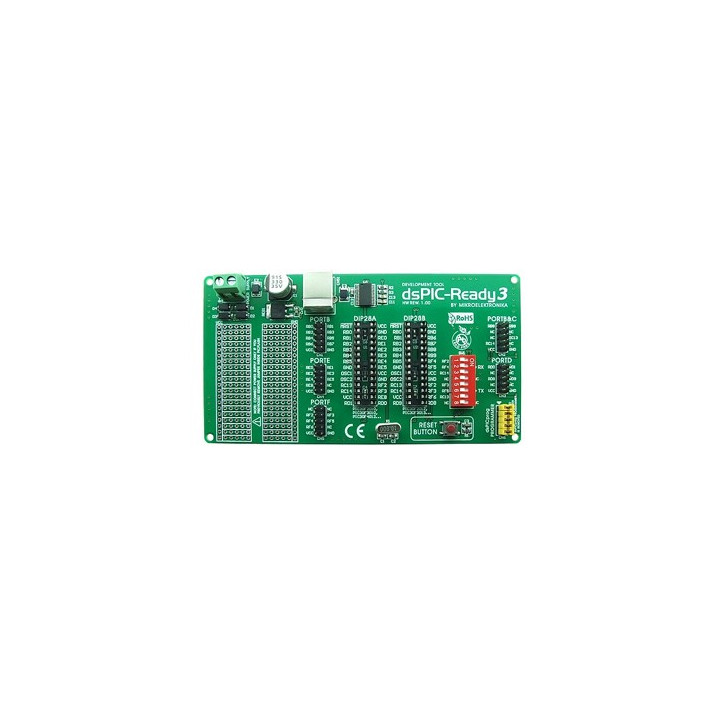

    Cette platine est conçue pour le développement sur les microcontrôleurs dsPIC30F2010, dsPIC30F3010, dsPIC30F4012, dsPIC30F2012, dsPIC30F3013... (les microcontrôleurs ne sont pas livrés).

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    La platine dispose de 2 supports 28 broches sur lequel vous pourrez enficher le microcontrôleur. Un connecteur est par ailleur destiné à recevoir un programmateur/debugger externe (non livré) de type Mikroprog.


    La platine "dsPIC READY 3" dispose:
    - D'un étage de régulation (pour entrée 9 à 16 Vac/cc
    - De 2 supports double lyre 28 broches
    - De 2 petites zones de prototypage.
    - D'un port USB (convertisseur USB < > série via circuit FTDI intégré)
    - D'un bouton-poussoir de Reset.
    - D'une reprise de tous les ports du microcontrôleur sur des connecteurs HE10 mâles.
    (il est possible de raccorder des petites platines optionnelles sur ces connecteurs - voir ci-dessous).
    - D'un connecteur HE10 mâle prévu pour recevoir le programmateur/débugger "mikroProg"

    "dsPIC Ready 3"... une platine de prototypage évolutive !

    La platine "Ready for PIC" dispose de 5 connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties du microcontrôleur dsPIC.





    Ces connecteurs vous permettront ainsi d'ajouter instantanément à votre platine un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...

    Avec quel logiciel puis-je développer sur cette platine ?

    Vous être libre de développer sur cette platine avec n'importe quel type de compilateur ou d'assembleur capable de supporter les dsPIC de la platine.







    Compilateurs mikroelektronika
    Toutefois, nous vous invitons à envisager l'utilisation des compilateurs BASIC (MikroBASIC PRO), "C" (MikroC PRO) ou "PASCAL" (MikroPASCAL PRO) développés par mikroelektronika.

    Des versions de démo (limitées à 2 Ko de code) sont disponibles en téléchargement. Ces versions vous permettront d’expérimenter la plupart des fonctionnalités de la platine.

    En cas de nécessité, nous proposons les versions complètes de ces compilateurs en bas de page.
