Platine d'extension "RFID NFC expansion" Images

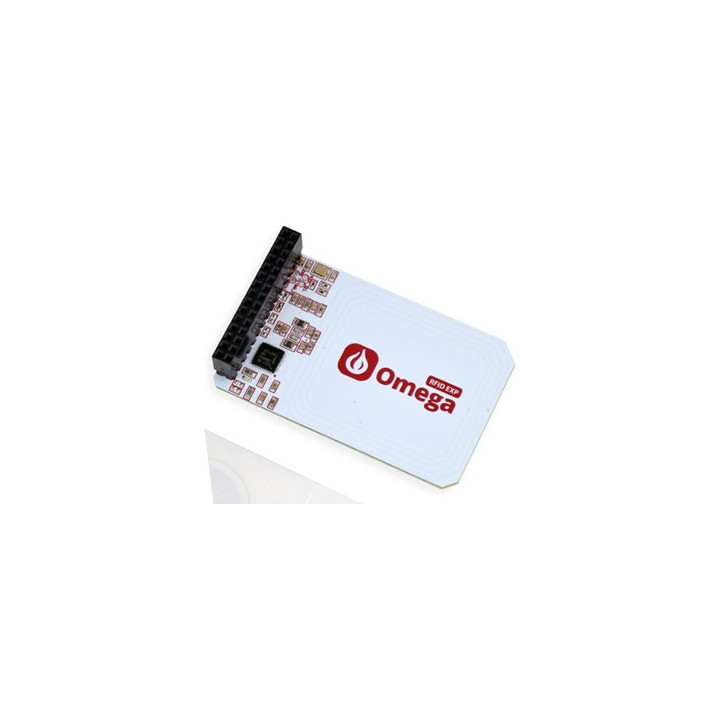

Platine d'extension "RFID NFC expansion"
Livrée avec 2 TAGs autocollants, cette platine est spécialement conçue pour ajouter un lecteur RFID & NFC 13,56 MHz expérimental sur vos modules Omega2 ou Omega2+ (à acquérir séparément) via une platine Dock intermédiaire (non livrée).
Prix :
24,00 €
TTC
Dont 0,01 € d'eco-participation
Basé sur circuit NFC PN532 avec antenne intégrée, ce module vous permettra d'ajouter très facilement sur votre module Omega2+ (non inclus) un lecteur RFID & NFC 13,56 Mhz pour lire et écrire sur des TAG au protocole 13,56 MHz (Mifare, Smartphone, etc...) via une interface UART.
- Antenne intégrée sur le circuit imprimé de la platine
- Livré avec 2 Tags autocollant (avec mémoire de stockage 100 bytes)
- Avec connecteur empilable pour ajouter d'autre module d'extension ONION
- Protocoles RFID supportés:
- Mifare 1k, 4k, Ultralight et DesFire
- ISO/IEC 14443-4 (comme les TAGs CD97BX, CD light, DesFire, P5CN072 (SMX))
- Innovision Jewel (comme les TAGs IRT5001)
- FeliCa (comme les TAGs RCS_860 et RCS_854)
Remarque: cette extension nécessite l'utilisation d'une platine d'extension Dock, tel que "Power Dock", "Expension Dock" ou "Arduino Dock R2".
Exemple d'utilisation (platine Dock et module Omega2+ non inclus)
-
Note d'applicationTélécharger
-
Site du fabricantTélécharger
-
Vidéo de présentationTélécharger
-
Documentation de la platineTélécharger
-
Guide de démarrageTélécharger
