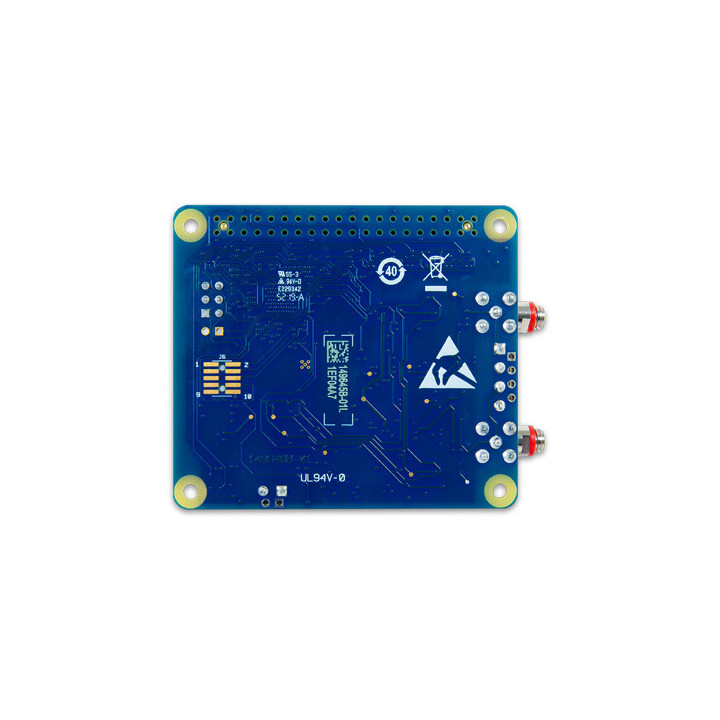

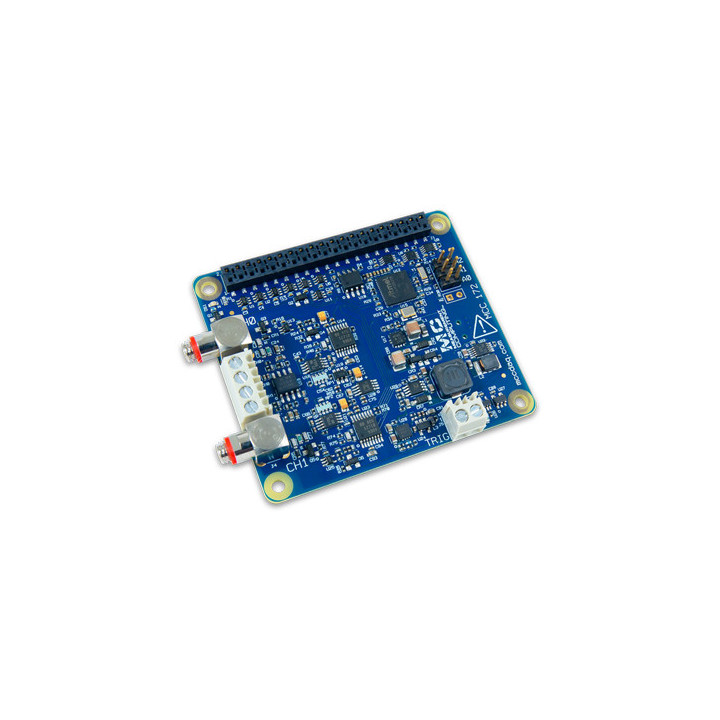

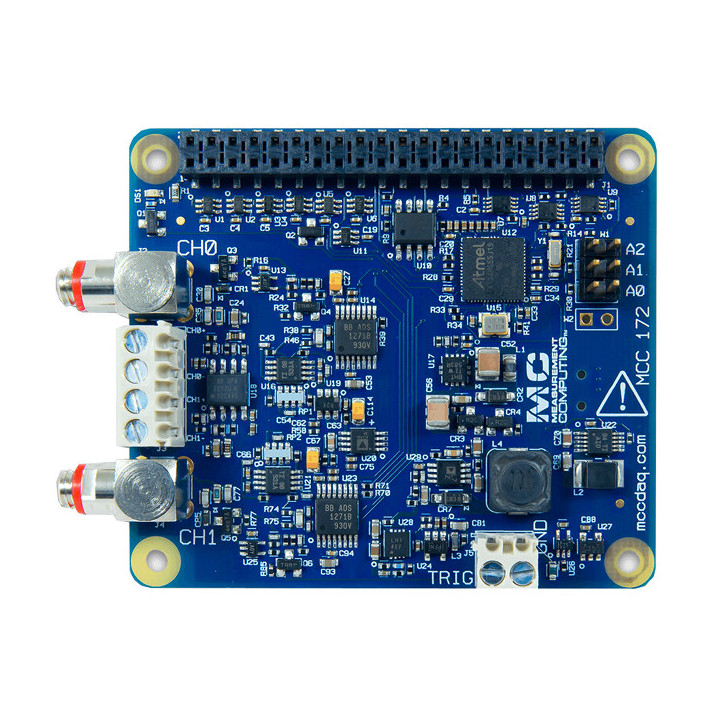

Platine Digilent DAQ HAT MCC 172 mesure sons et vibrations IEPE

La platine DAQ HAT MCC 152 de chez Digilent® dispose de deux canaux pour effectuer des mesures de sons et de vibrations à partir de capteurs IEPE tels que des accéléromètres ou des microphones (non livrées).

Cette dernière est disponible en version seule ou en version livrée avec des cordons coaxiaux (choisisez la version désirée à l'aide de champs de sélection présent au dessus du bouton ajouter au panier).

Les deux canaux d'entrée analogiques différentielles 24 bits acquièrent simultanément des données à des débits de l'ordre de 51,2 kéch./s. Les utilisateurs peuvent activer ou désactiver le courant d'excitation IEPE. Chaque canal dispose d'un convertisseur A/N dédié. Les deux ADC partagent la même horloge et sont synchronisés pour démarrer les conversions en même temps pour les données synchrones.

Plusieurs platines DAQ HAT MCC 152 peuvent être synchronisées sur une seule horloge d'échantillonnage. L'horloge est programmable pour des taux d'échantillonnage compris entre 51,2 kS/s et 200 S/s.

L'entrée de déclenchement (borne TRIG) est utilisée pour retarder une scrutation d'entrée jusqu'à ce qu'une condition spécifiée soit remplie à l'entrée de déclenchement.

Les paramètres de configuration de la carte sont stockés dans une EEPROM intégrée qui permet à la plate-forme Raspberry Pi de configurer automatiquement les broches GPIO lorsque la carte est connectée.

La bibliothèque de commandes open source MCC DAQ HAT en langage C/C++ et en Python permet aux utilisateurs de développer des applications sur a plate-forme  Raspberry Pi en utilisant Linux. La bibliothèque MCC DAQ HAT prend en charge le fonctionnement avec plusieurs carte MCC DAQ HAT s'exécutant simultanément. Des exemples de programmes basés sur la console et l'interface utilisateur (UI) sont disponibles pour chaque API

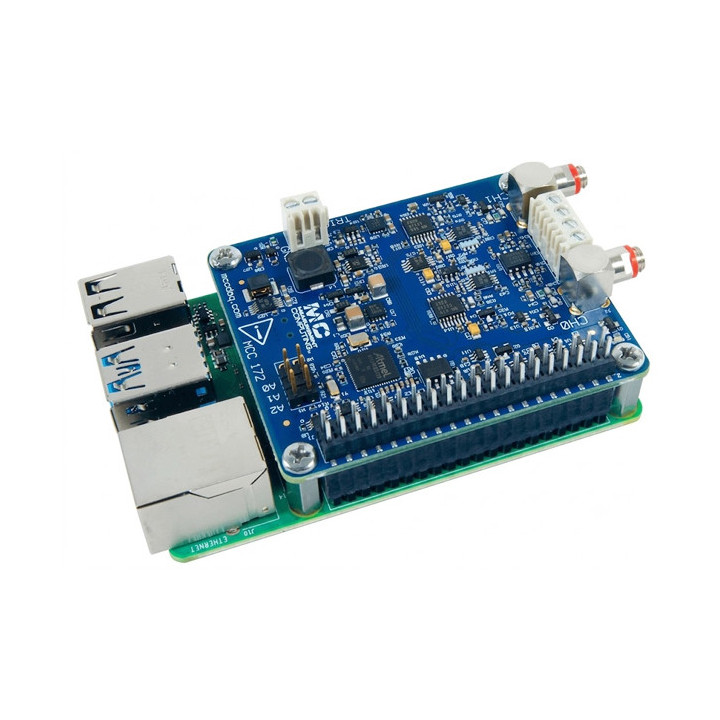

La plate-forme Raspberry Pi n'est pas livrées avec la platine HAT MCC172.


Caractéristiques:
- 2 entrées pour capteurs IEPE (non livrés)
- Deux convertisseurs A/N 24 bits, 51.2 kS/s (un par canal)
- Buffer intégrés pour une acquisition à grande vitesse
- Entrée Trigger externe
- Livré avec entretoises avec visserie de fixation

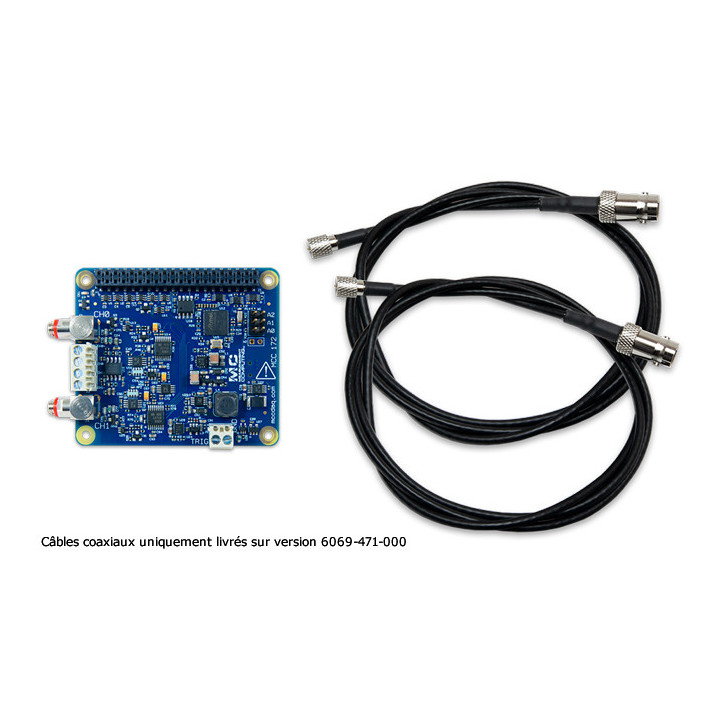

- 2 cordons coaxiaux (uniquement sur version 6069-471-000)
- Dimensions: 65 x 56,5 x 12 mm


Documentation:
- Datasheet de la platine
- Description matérielle
- Manuel d'installation
- Installation et utilisation de la librairie
- Référence de la librairie en C
- Référence de la librairie en Python
- Librairie open Source en C et Python
