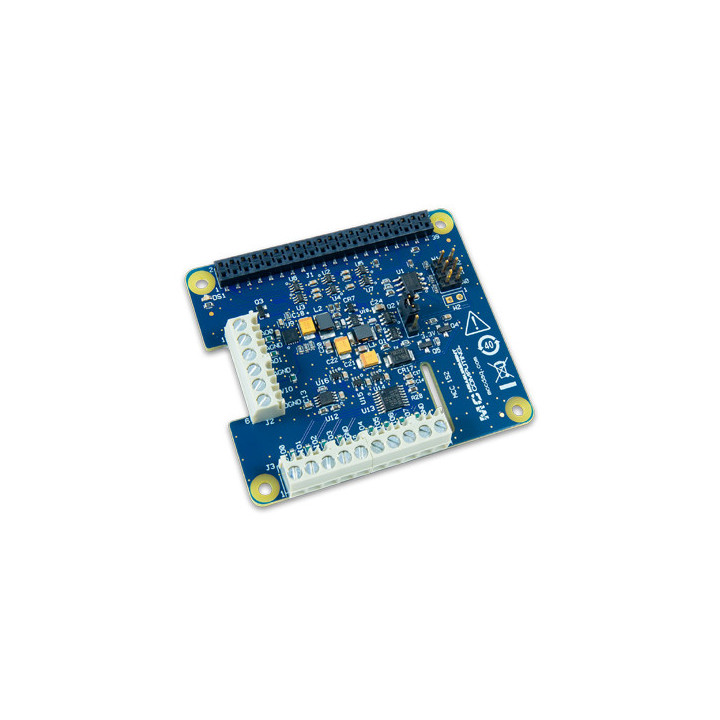

Platine Digilent® DAQ HAT MCC152 pour Raspberry PI

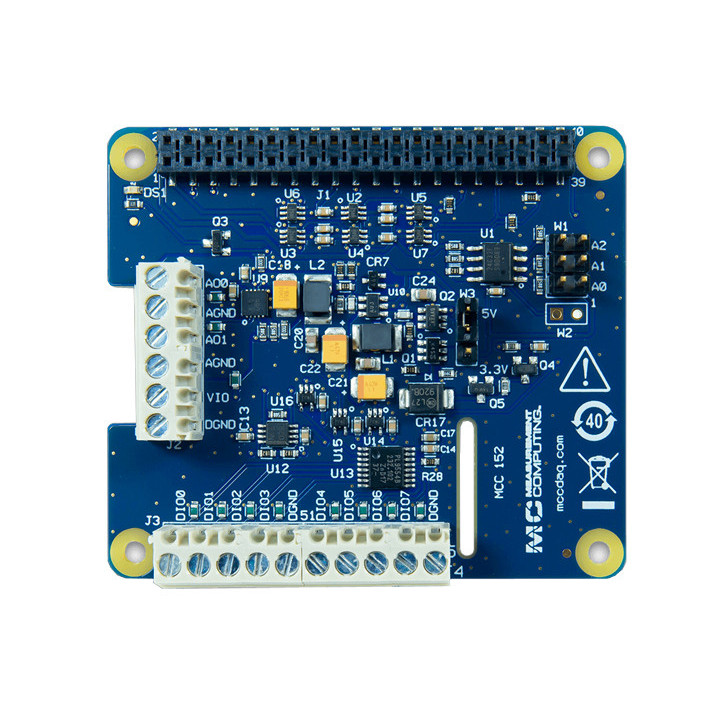

Vue de dessus de platine Digilent® DAQ HAT MCC152 pour Raspberry PI

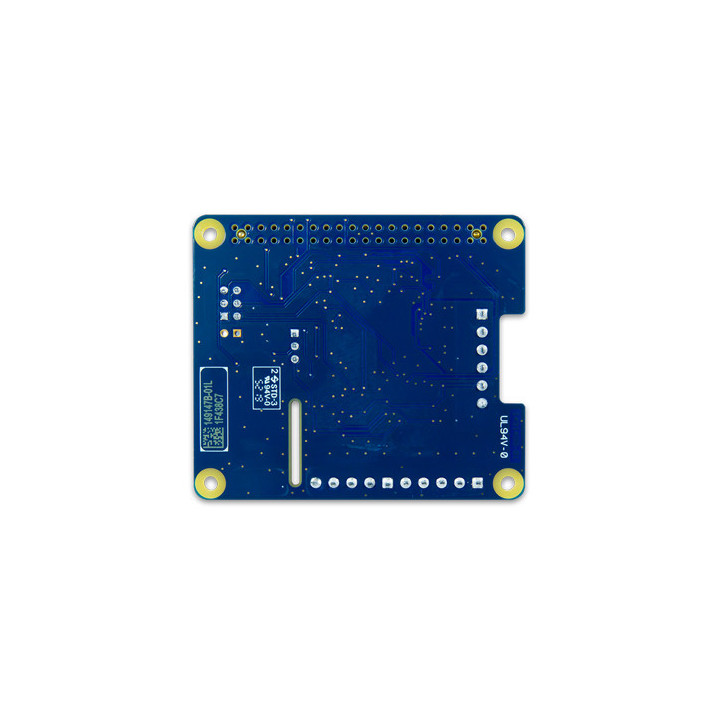

Vue de dessous de platine Digilent® DAQ HAT MCC152 pour Raspberry PI

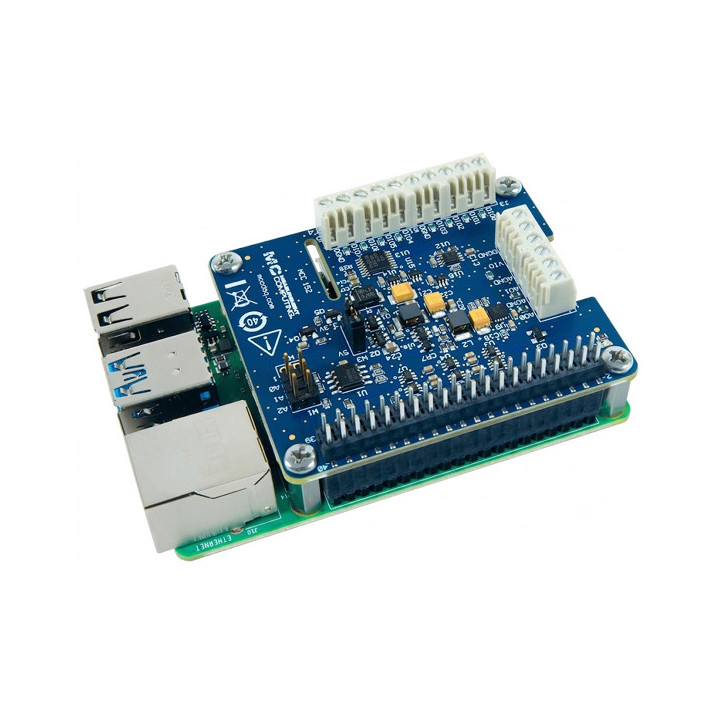

Exemple d'utilisation de platine DIgilent® DAQ HAT MCC152 avec une Raspberry PI
Platine Digilent® DAQ HAT MCC152 pour Raspberry PI
Vue de dessus de platine Digilent® DAQ HAT MCC152 pour Raspberry PI
Vue de dessous de platine Digilent® DAQ HAT MCC152 pour Raspberry PI
Exemple d'utilisation de platine DIgilent® DAQ HAT MCC152 avec une Raspberry PI

Platine DAQ HAT MCC 152 tension et DIO

6069-410-003
En cours d'approvisionnement
154,80 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


129,00 € HT

La platine DAQ HAT MMC 152 vous permettra de disposer de 2 tensions de sortie analogique (0 - 5 V) et de 8 GPIO sur votre plate-forme Raspberry Pi (non livrée).

La platine DAQ HAT MCC 152 de chez Digilent® dispose de deux canaux de sortie de tension analogique et de huit entrées/sorties numériques pilotables à partir d'une plate-forme Raspberry Pi.

Les 2 sorties analogiques de la platine bénéficie d'une plage de 0 à 5 V avec une résolution sur 12 bits et un courant de sortie de 5 mA. Les deux sorties peuvent être mises à jour simultanément avec

Les 2 entrées/sorties sont configurables avec un mode pull-up ou pull-down (ou désactivé). Les utilisateurs peuvent configurer la platine pour générer une interruption lorsque l'état d'un bit d'entrée numérique change.

La platine DAQ HAT MCC 152 peut s'interfacer avec des tensions logiques de 3,3 V ou 5 V. La polarité d'entrée est programmable par logiciel en mode normal (actif haut par défaut) ou logique inversée (actif bas).

Les paramètres de configuration de la carte sont stockés dans une EEPROM intégrée qui permet à la plate-forme Raspberry Pi de configurer automatiquement les broches GPIO lorsque la carte est connectée.

La bibliothèque de commandes open source MCC DAQ HAT en langage C/C++ et en Python permet aux utilisateurs de développer des applications sur a plate-forme  Raspberry Pi en utilisant Linux. La bibliothèque MCC DAQ HAT prend en charge le fonctionnement avec plusieurs carte MCC DAQ HAT s'exécutant simultanément. Des exemples de programmes basés sur la console et l'interface utilisateur (UI) sont disponibles pour chaque API

La plate-forme Raspberry Pi n'est pas livrée avec la platine HAT MCC152


Caractéristiques:
- 2 tensions de sorties simultanée 12 bits (0-5V)
- 8 entrées/sorties numériques
- Fonctionnement: 3,3V / 5V
- Livré avec entretoises avec visserie de fixation
- Dimensions: 65 x 56,5 x 12 mm


Documentation:
- Datasheet de la platine
- Description matérielle

- Manuel d'installation
- Installation et utilisation de la librairie
- Référence de la librairie en C
- Référence de la librairie en Python
- Librairie open Source en C et Python
