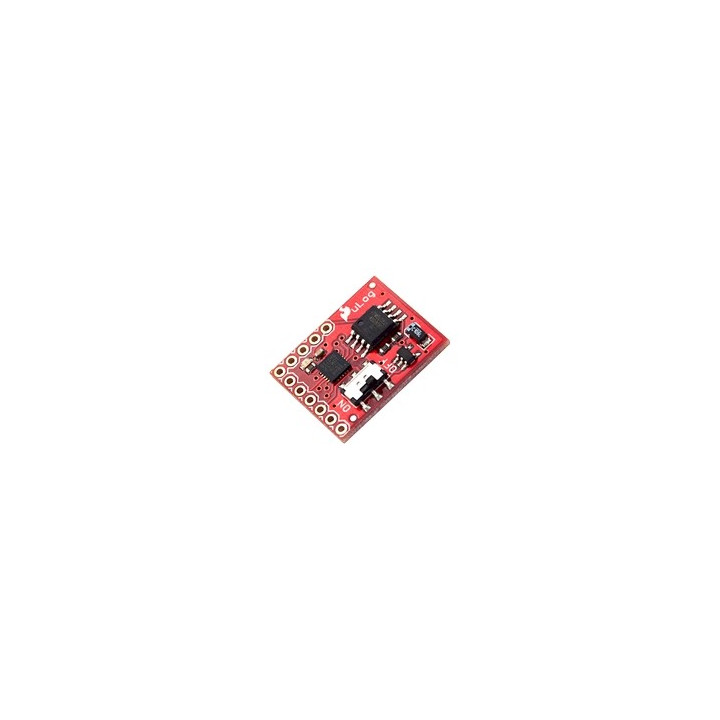

Platine datalogger subminiature WIG09228 avec microcontrôleur ATtiny24 pour Arduino

Bénéficiant d'une fréquence d'échantillonnage de 50 Hz, elle est capable de mémoriser les valeurs de 3 tensions analogiques par le biais de ses convertisseurs "analogique / numérique" (résolution 10 bits) sur une durée max. d'environ 2 h.

A la mise sous tension de la platine, cette dernière vérifie si une connexion série est reliée sur son entrée.

- En absence de raccordement à une connexion série la platine commence son cycle d'acquisition.

- En présence d'une connexion série, la platine attend une commande ASCII:

  >  La commande "e" effacera toute la mémoire du datalogger.

  > Le commande "r" effectuera un "dump" de la mémoire
     (du début jusqu'au dernier enregistrement non vierge).


Caractéristiques:
- Alimentation: 3,3 V
- Dimensions: 22,8 x 18 mm

Nous proposons aus bas de la page des platines d'interface optionnelles permettant de relier le datalogger au port série ou USB d'un PC afin d'assurer la compatibilité des niveaux électriques.
