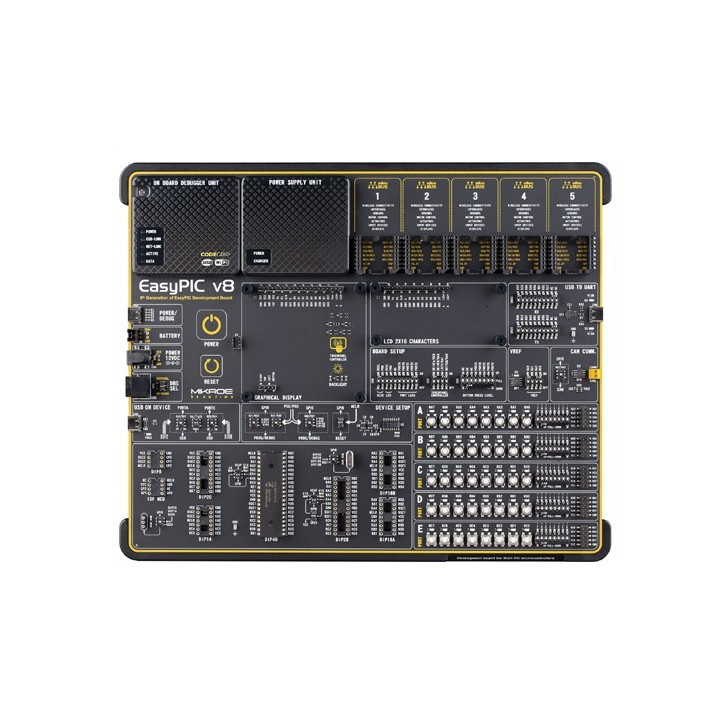

Base de développement EasyPIC8

Dès les premières secondes d'utilisation il apparaît évident que la platine EasyPIC8 est assurément ce qui se fait de mieux à l'heure actuel en terme de système de prototypage et de développement premium pour PIC. Une fois reliée à un compatible PC elle vous permettra de programmer et de déboguer près de 273 références de microcontrôleur PIC.

Livrée de base avec un microcontrôleur PIC18F47K42 la platine intègre une multitude de périphériques permettant de faciliter les phases de développements et d'études (boutons-poussoirs, leds, connecteurs pour modules d'extension Click Board, connecteur pour afficheurs LCD alphanumériques et afficheurs graphiques monochrome ou couleur optionnels, connecteur pour batterie externe optionnelle, connecteur pour bus CAN, etc...).





Non contente de bénéficier d'un niveau de finition et de qualité hors du commun pour un dispositif de ce type, la platine EasyPIC8 propose également des fonctionnalités et caractéristiques techniques novatrices (comme ses boutons "M/A" et "RESET" tactiles) et pour certaines tout simplement indédites et exclusives (telles que son mode débug sans fil !).

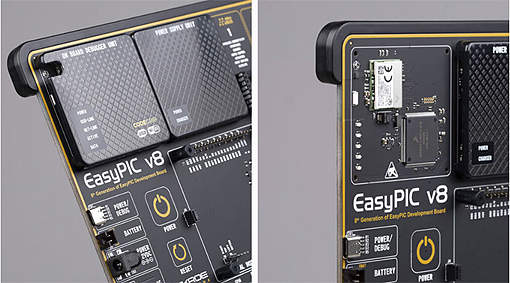

Programmeur/Débogueur CODEGRIP
Appelé CODEGRIP, ce puissant module programmateur/débogueur prend en charge une large gamme de microcontrôleurs PIC. Ce dernier dispose d'une intégration transparente avec l’environnement logiciel Mikroe et certaines fonctionnalités puissantes et uniques telles que la programmation/débogage via WiFi... une fonctionnalité qui révolutionnera la manière dont les applications intégrées sont développées.

Le module CODEGRIP utilise un connecteur USB-C pour une connexion fiable et sécurisée avec votre ordinateur. Il ne nécessite aucun pilote supplémentaire car il utilise un modèle de pilote HID, pris en charge de manière native par le système d'exploitation de votre ordinateur. Le connecteur USB-C est également utilisé pour alimenter la carte de développement, simplifiant ainsi la gestion des câbles.

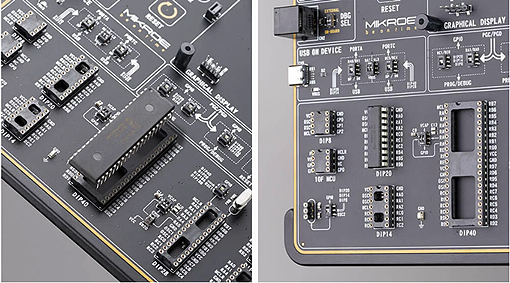

Support pour microcontrôleurs PIC
La platine EasyPIC 8 dispose de 8 supports tulipe de qualité lesquels vous permettrons de recevoir des microcontrôleurs PIC de 8 à 40 broches. La platine est livrée de base avec un PIC18F47K42.





Emplacements pour afficheurs optionnels
La platine EasyPIC 8 dispose de divers emplacements permettant de recevoir des afficheurs optionnels divers (voir modèles en bas de page), tels qu'un afficheur LCD alphanumérique 2 x 16 caractères avec rétro-éclairage bleu ou un afficheur graphique monochrome 128 x 64 pixels avec rétro-éclairage bleu et dalle tactile ou encore un afficheur TFT graphique couleur 320 x 240 pixels avec dalle tactile.

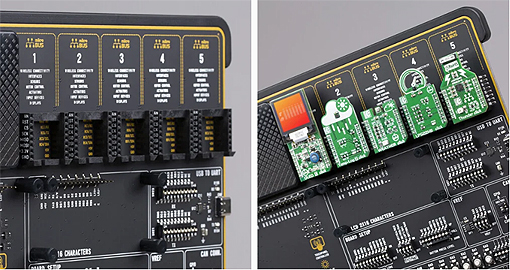

Supports au standard mikroBUS™ pour modules ClickBoard optionnels
5 supports au standard mikroBUS ™ sont intégrés à la platine afin de vous permettre d'étendre les possibilités de cette dernière en lui ajoutant une multitude de dispositifs optionnels (capteurs, modules radiofréquences, interfaces moteur, etc...) parmi un choix de plus de 650 modules Click Board.





Etage d'alimentation évolué
Le module d'alimentation de la platine fournit une tension propre et régulée à la carte de développement. Il peut utiliser une large gamme de sources d'alimentation externes, telle qu'une batterie optionnelle (Li-Po / Li-Ion), une alimentation externe 12 V optionnelle ou une source d'alimentation via le connecteur USB de type C. Il prend en charge la fonction d'alimentation OU-ing pour un fonctionnement ininterrompu. La carte de développement est équipée de deux boutons tactiles nommés POWER et RESET. Ces boutons permettent d’alimenter la carte et de réinitialiser le MCU.





Licence CODEGRIP WiFi
La programmation et le débogage à distance "sans fil" via le réseau WiFi est une fonctionnalité fournie par CODEGRIP. Il est ainsi possible de programmer un microcontrôleur à partir d’un emplacement distant. Combiné à la possibilité d’être alimenté par un système de développement fonctionnant sur batterie, CODEGRIP permet d’effectuer la programmation et le débogage complètement sans fil. La licence CODEGRIP Wifi est incluse lors de l'achat de la platine EasyPIC8.






Finitions et périphériques intégrés
Pensé dans les moindre détail, la platine dispose également de pieds inclinables ainsi que d'un étage de conversion USB <> Série et d'une interface CAN, de leds et de résistances de tirage sur tous les ports d'entrées/sorties.

Suite logiciel CODEGRIP
La carte de développement EasyPIC8 est entièrement prise en charge par une puissante suite logiciel (appelée CODEGRIP). Cette suite logiciel est utilisée pour gérer intelligemment les tâches de programmation et de débogage, ainsi que pour configurer diverses autres options et paramètres, en fournissant un retour visuel à travers son interface utilisateur graphique claire et complète.






Compatible avec les compilateurs Mikroelektronika
La platine EasyPIC8 est compatible avec la gamme de compilateurs Mikroelektronika (voir en bas de page). Des versions de démo de ces compilateurs sont également disponibles en téléchargement afin que vous puissiez les évaluer et en apprécier leurs possibilités.




Contenu de la base de développement EasyPIC8
- Platine EasyPIC 8
- Manuel utilisateur (en Anglais)
- Guide de démarrage rapide de CodeGrip
- Schéma théorique de la platine
- Adaptateur - Adaptateur USB-C femelle à USB-A mâle
- Câble USB-C
- Licence CodeGrip Wifi
