Platine MB-CONN01 pour prototypage sur carte microbit

Cette platine livrée avec une plaque de prototypage sans soudure (breadboard 400 trous) vous permettra d'alimenter et de récupérer les ports d'entrées/sorties d'un module BBC microbit (non livré) sur des connecteurs femelles (au pas de 2,54 mm).

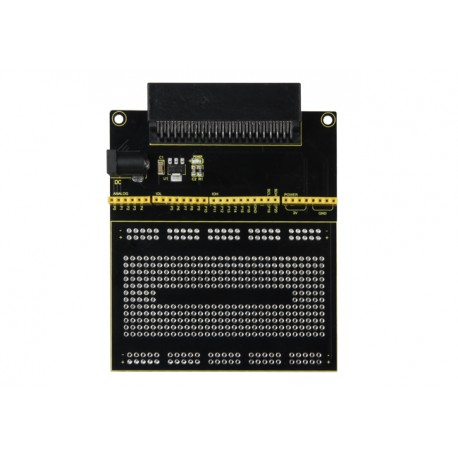

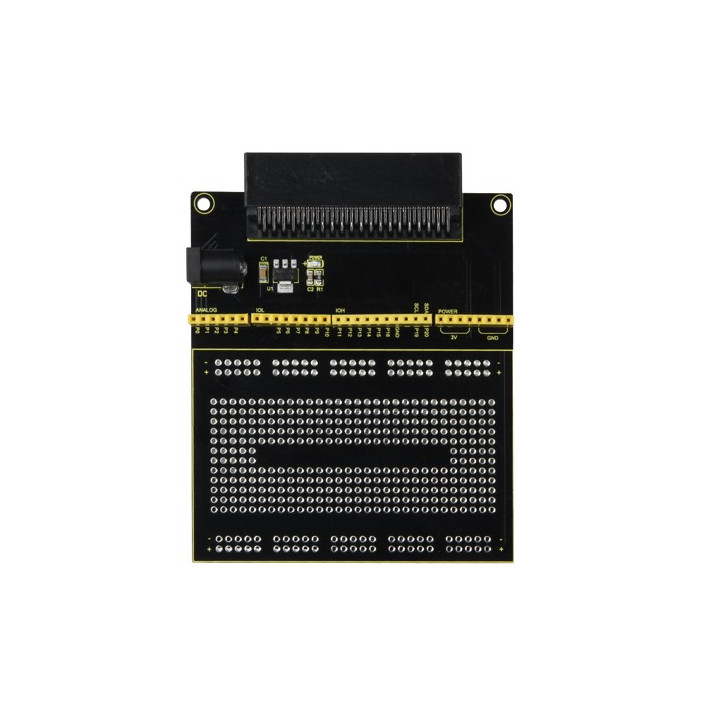

Une fois votre module micro:bit inséré sur le connecteur Edge prévu, tous les ports (entrées/sorties analogiques, numériques, bus I2C et sortie alimentation 3,3V) seront accessibles sur des connecteurs femelles au pas de 2,54 mm (avec sérigraphie du nom des ports clairement indiqué sur la platine).

Grace au régulateur intégré (avec led d'état) vous pourrez alimenter votre micro:bit avec une tension comprise entre 5 à 9 V depuis un connecteur DC femelle.

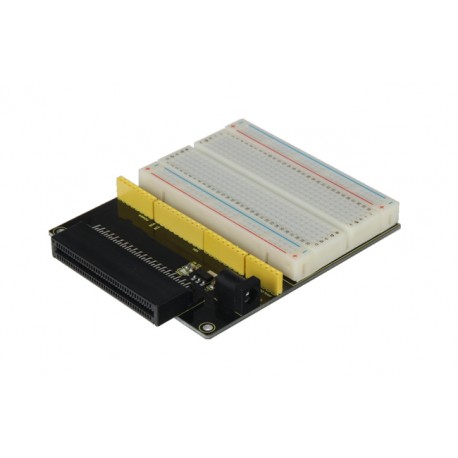

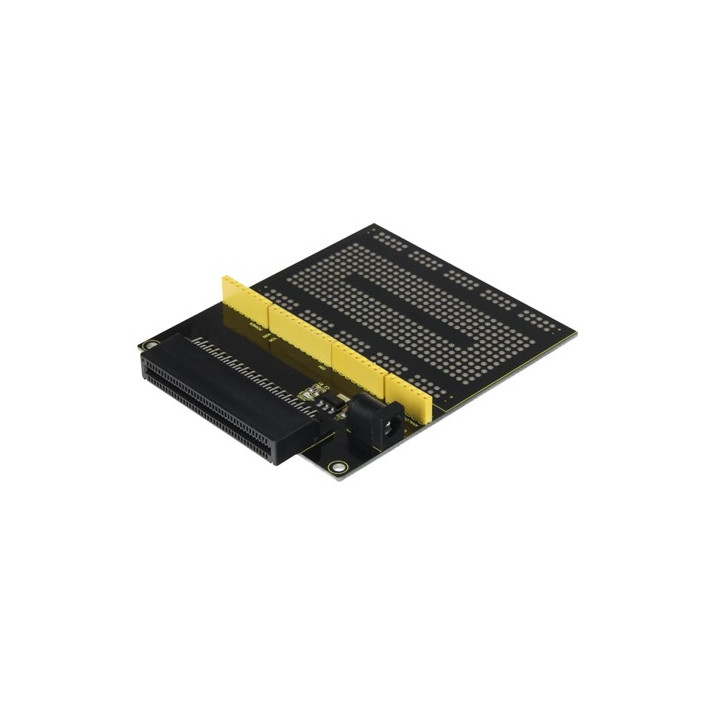

Une zone de prototypage sur des pastilles à souder (au pas de 2,54 mm) est disponible pour utiliser capteurs, leds et autres composants externes (non livrés), mais pour une utilisation sans soudure la breadboard 400 trous (avec face adhésive) pourra être fixer sur cette zone.


Contenu :

• Alimentation: 5 à 9 Vcc (sur connecteur DC femelle Ø 2.1 x 5.5 mm)
• Avec led d'état alimentation
• Connecteur Edge coudé pour recevoir votre micro:bit (non livrée)
• Reprise des ports sur 4 barrettes femelles (au pas de 2,54 mm)
• Sortie alimentation 3,3V
• Zone pastillé pour prototypage (pas 2,54 mm)

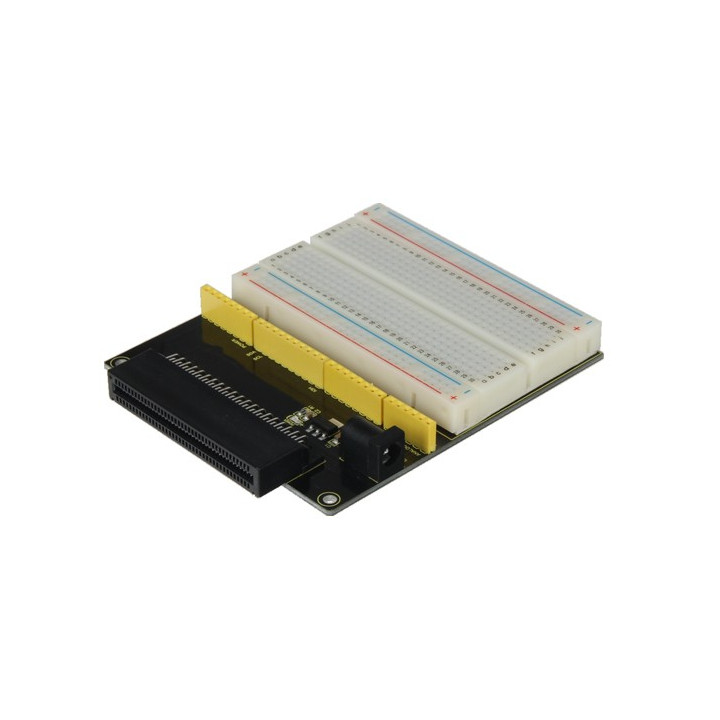

• Avec plaque de prototypage (breadboard) sans soudure 400 trous (avec face adhésive)
• Compatible BBC micro:bit V1 et V2
• Dimensions: 105 x 85 x 10 mm

Consultez le site http://microbit.org pour plus d'infos. “BBC” et “micro:bit” sont des marques déposées de BBC.
