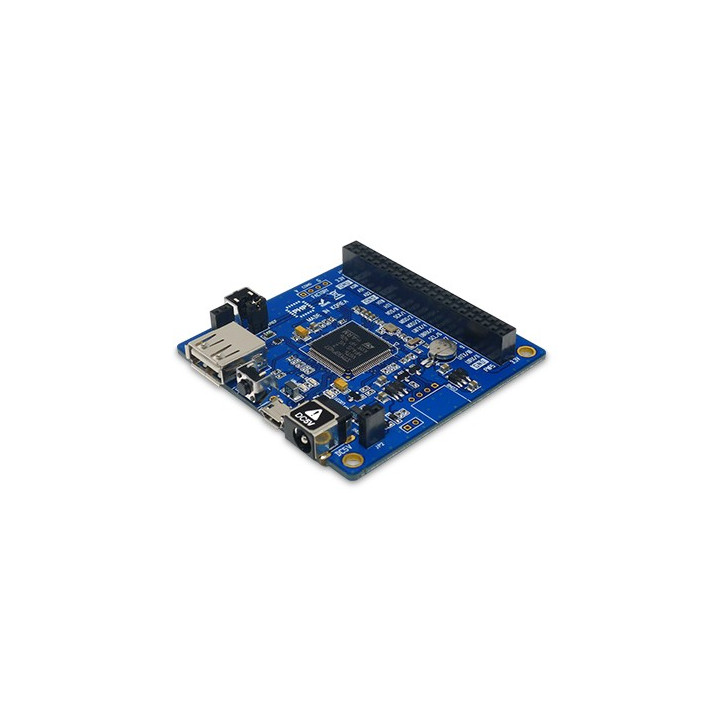

Platine développement PHPoC P4S342BO avec interface réseau et sécurité Images
Platine développement PHPoC P4S342BO avec interface réseau et sécurité
La platine "P4S-342" est une plate-forme de développement dotée d'un interpreteur PHPoC embarqué. Cette dernière dispose de 22 entrées/sorties tout ou rien, de 6 entrées de conversion "analogique/numérique", d'un connecteur USB et d'un connecteur "DC" pour alimentation externe.
Prix :
7,20 €
TTC
Dont 0,04 € d'eco-participation
La platine intègre également diverses Leds ainsi que 2 boutons-poussoirs (Reset / fonction) et divers bus de communications tels que UART, SPI et I2C. Cette dernière bénéficie d'une interface de communication réseau (via un dongle Wifi à ajouter) ainsi que de divers périphériques intégrés tels qu'une horloge RTC et des timers (logiciel / matériel).
L'ensemble des ports d'entrées/sorties de la platine sont accessibles depuis un connecteur femelle 2 x 24 broches sur lequel vous pourrez facillement vous raccorder au moyen de fils de connexions (non livrés).
De part ses fonctions et ses possibilités de programmation similaires au PHP, la platine "P4S-342" est idéalement conçue pour l'apprentissage de la programmation en école d'ingénieur. Elle est également toute indiquée pour le prototypage et l'évaluation d'applications IoT.
La platine "P4S-342" vous permettra ainsi par exemple de surveiller à distance des capteurs de température, de pression, d'accélération, etc... via ses bus I2C, SPI, UART ou ses entrées "tout-ou-rien" ou ses ports de conversion"A/N".
La platine "P4S-342" pourra également piloter divers périphériques externes (moteurs, lampes, relais...) via des interfaces de puissance additionnelles. La platine dispose également de diverses sorties PWM.
L'ensemble des périphériques raccordés à la platine "P4S-342" pourront être facilement pilotés et surveillés depuis des pages Web.
La platine "P4S-342" supporte le standard WebSocket HTML5 pour envoyer et recevoir des données en temps réel sur le web (* Vous devez utiliser un navigateur qui supporte les WebSocket).
La platine "P4S-342" pourra par exemple être utilisée pour envoyer un émail contenant des données issues d'un capteur.
La platine "P4S-342" pourra par exemple piloter et contrôler divers prériphériques à distance.
Avec la platine "P4S-342" vous pourrez envoyer des données au travers de services Cloud afin de pouvoir les surveiller et les analyser.
La platine "P4S-342" supporte le format MySQL afin de faciliter les échanges de données.
La platine "P4S-342" bénéficie d'un puissant mode Débug lequel facilitera vos phaes de développement.
La platine "P4S-342" supporte de nombreux protocoles et algorithmes de sécurité.
La platine "P4S-342" bénéficie d'une horloge temps réel sauvegaréde par une petite batterie.
Caractéristiques de la platine "P4S-342"
Processeur
CoreCortex-M4 168 MHz
FlashSystem-512 K Bytes, User-512 K Bytes
SRAM 192 K Bytes
Alimentation
Input Voltage 5 V±10%
Input Port DC jack or USB device port
Max Current DC jack : 2A, USB device port : 500mA
Interface Reseau
Wireless LANIEEE802.11b/g avec dongle Wifi optionnel
Interface USB
USB HostWireless LAN interface with a USB dongle
USB DevicePC interface for programming
Port E/S
Type 3.3 V CMOS level digital I/O
Ports Maximum 22 ports
Mode Input/Output, push-pull/open-drain, pull-up/pull-down
Communication
UART 2 ports (RXD, RXD, RTS, CTS) with hardware flow control
SPI 1 port
I2C 1 port (100Kbps or 400Kbps)
Ports de conversion "A/N"
Resolution 12 bits
Channels 6
Hardware Timer/Counter
ModePWM output, Pulse output, Toggle output, Capture
Unitmili-seconds or micro-seconds
Channels 4
RTC
BatteryRechargeable battery (5.8 mAh)
Peripherals Realtime Clock, 4 KB Backup SRAM
LED
System LEDPower, Status
User LEDuio0.30, uio0.31
Power Output
PWR5 Output VoltagePower input voltage minus power switch voltage drop.
PWR5 Output Voltage Drop 0.2 V (25 ℃ 0.1 A) ~ 0.4V (25 ℃ 2A)
3.3 V Max Current800mA
PWR5 + 3.3 V Max Current 2 A
Dimensions
63.8 mm X 65 mm X 13 mm
Poids 28 g
Nous proposons également en option des platines additionnelles facilitant le prototypage et l'évaluation si nécessaire (voir en bas de page).
Présentation de la platine:
Nous proposons également en option des platines additionnelles facilitant le prototypage et l'évaluation si nécessaire (voir en bas de page).
Présentation de la platine:
-
Site du fabricantTélécharger
-
Vidéo de présentationTélécharger
-
Doc additionnelleTélécharger
-
Datasheet du moduleTélécharger
