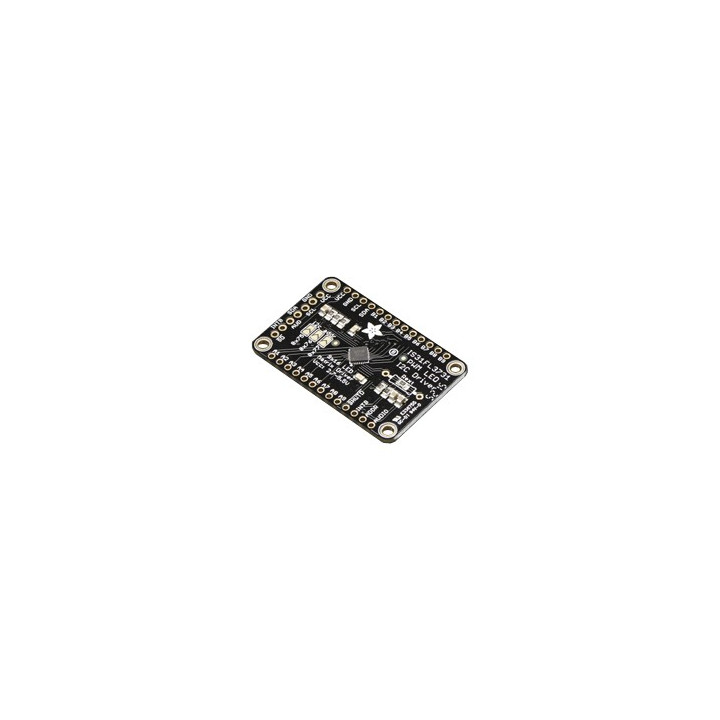

Platine driver LED matrice ADA2946 pour Arduino, Feather et Pi Images
Conçue sur la base d'un IS31FL3731, cette petite platine permet le pilotage d'une matrice de 9x16 Leds Charlieplexed (non livrée). Chaque Led de la matrice pourra être pilotée individuellement en luminosité afin de créer des effets lumineux très réalistes et impressionnants.
Cette platine vous permettra de piloter jusqu'à 4 matrices Charlieplexed 9x16 Leds (non livrées) par l'intermédiaire d'une carte Arduino, Feather M0 ou Raspberry Pi, etc... (non inclus) au moyen d'une simple liaison I2C
Compatible avec les librairies Arduino Adafruit_GFX, CircuitPython et Python, vous pourrez très facilement piloter chacune des 144 Leds de votre matrice à l'aide de commandes très simple permettant d'allumer/éteindre et choisir la luminosité (PWM) de chacune des Leds.
La platine est livrée avec 2 barrettes mâles au pas de 2,54 mm à souder par vos soins.
Nous proposons en haut à droite des matrices à Leds compatibles avec cette platine.
Exemple de mise en oeuvre de la platine (la matrice à led n'est pas livrée de base avec la platine).
