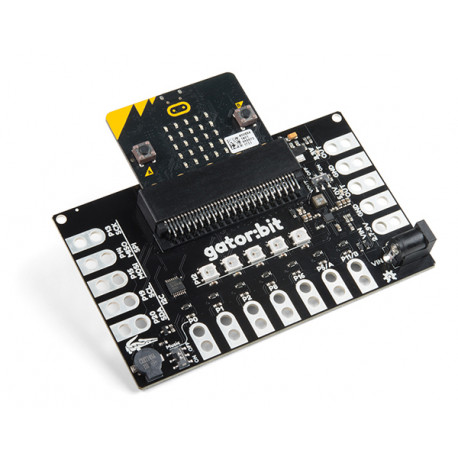

Platine gator bit microbit DEV-15162 avec LEDs et buzzer intégrés Images

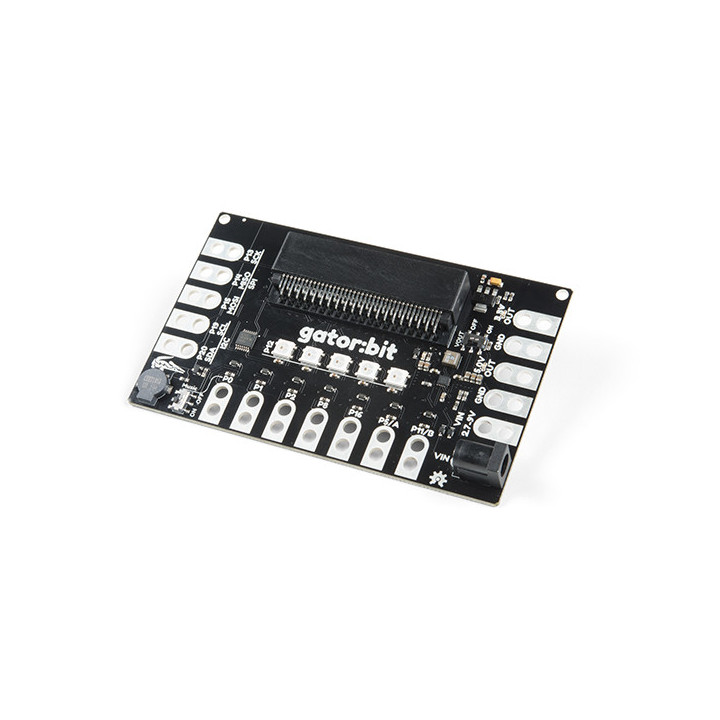

Equipée de 5 Leds RVB et d'un buzzer, la platine gator:bit est idéalement conçue pour le prototypage rapide pour les cartes micro:bit.
La platine gator:bit V2 de chez SparkFun est une carte tout-en-un qui vous permettra de faciliter et d'accélérer vos développements à base de cartes micro:bit V1 ou V2 (non livrées).

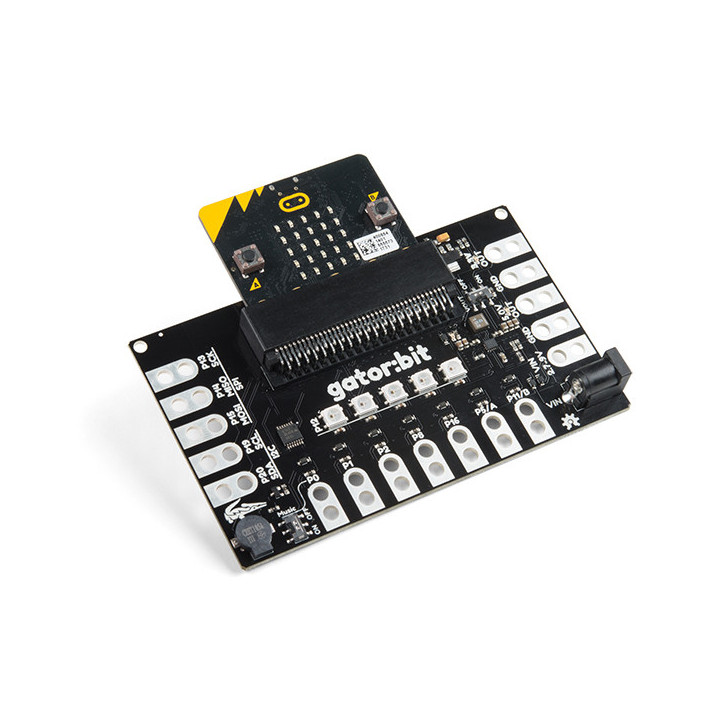

La platine gator:bit V2 est équipée d'un connecteur Edge, ce dernier pourra recevoir votre carte micro:bit (non livrée). Conçue pour le prototypage simplifié, elle est équipée de connexions à double trous pastillés, destinés à recevoir des cordons avec pinces crocodiles - non livrées (les fameuses pinces "croco").
La platine pourra être alimentée depuis une tension externe (non livrée) comprise entre 2,7 V à 9 V (grâce à un étage de régulation intégré) soit via des trous pastilles 4 mm (pour des pinces crocodiles par exemple) ou depuis un connecteur DC. Une Led d'état rouge vous indiquera que la platine bien est alimentée.
7 ports numériques (protégés contre les surtensions et les court-circuits) sont à votre disposition et reprennent les GPIO P0, P1, P2, P8, P16, P5 (bouton A), P11 (bouton B) de votre micro:bit pour y connecter capteurs et autres actionneurs (non livrés).
3 ports SPI (P13, P14 et P15) et 2 ports I2C (P19 et P20) sont également accessibles.
Si besoin la platine est équipée de 2 sorties d'alimentation (3,3 V et 5 V) avec masse commune (GND) que vous pourrez activer ou désactiver via un mini interrupteur. Idéal pour alimenter des dispositifs externes. 2 Leds d'état vous indiqueront que ces sorties sont opérationnelles.
Mais ce n'est pas tout, la platine est équipée de 5 Leds RVB adressables (accessible sur P12) pour réaliser des effets lumineux.
Enfin un haut-parleur (activable/désactivable par interrupteur) est accessible alors sur P0 pour jouer des musiques et autres effets sonores.
Caractéristiques:
Attention les points de soudures (du connecteur pour micro:bit) sur la face arrière n'étant pas isolés, veiller à ne pas poser la platine sur une surface conductrice lors de son utilisation afin d'éviter tout court-circuit.
Consultez le site http://microbit.org pour plus d'infos. “BBC” and “micro:bit” are trademarks of the BBC.
