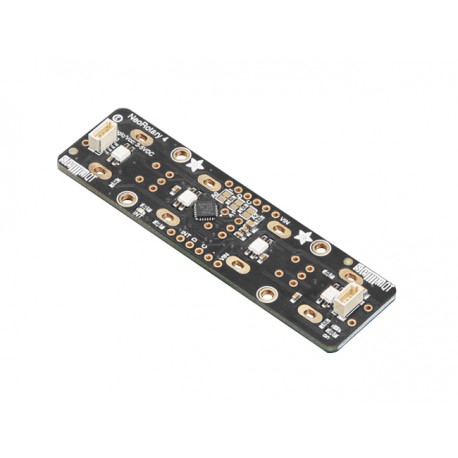

Platine Adafruit I2C pour 4 encodeurs Rotatifs 5752

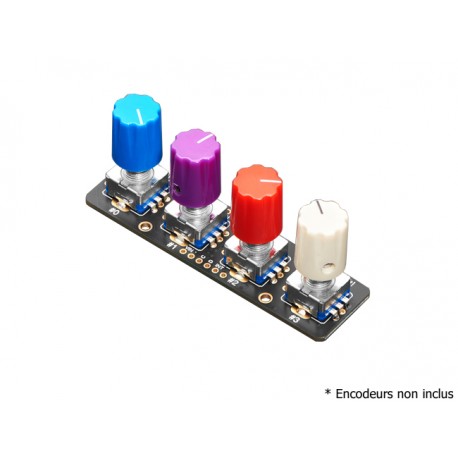

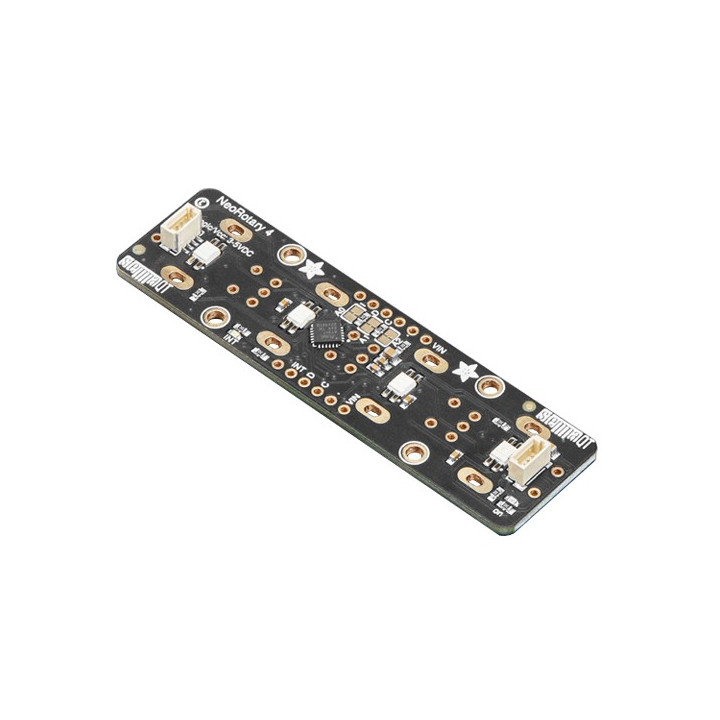

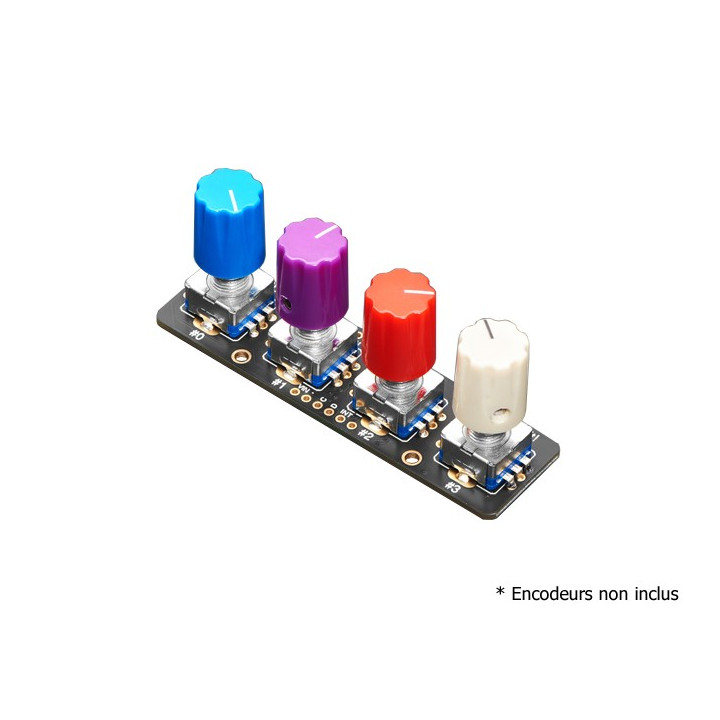

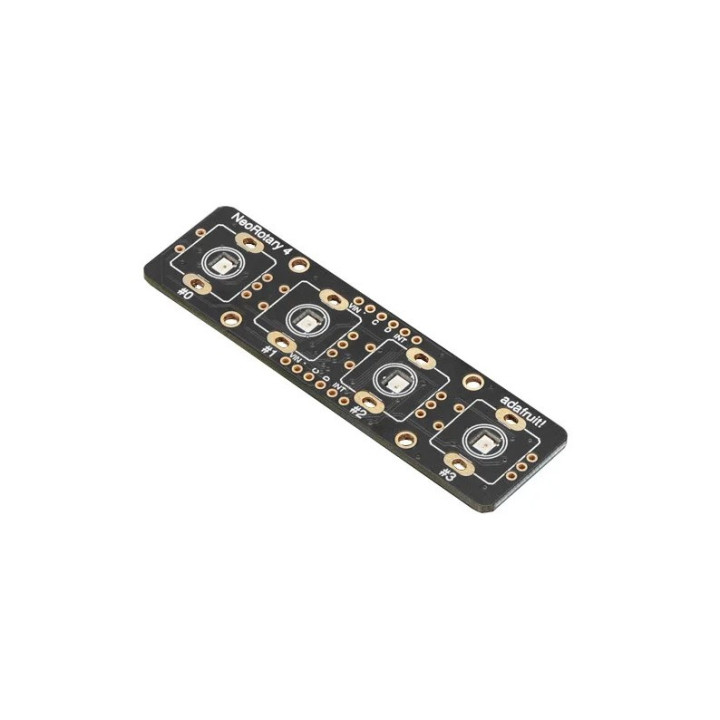

Ce module Adafruit est spécialement conçu pour gérer en I2C (grâce un un microcontrôleur intégré) jusqu'à 4 encodeurs rotatifs (non livré, à souder par vos soins) avec brochage PEC-11 (avec ou sans fonction poussoir). Si vous utilisez des encodeurs à arbre transparent, la carte intègre également sur le dessous 4 leds NeoPixel pour un retour lumineux additionnel. Si vous utiliser des encodeurs à arbre métallique ou plastique noir, les leds NeoPixel ne seront pas visibles et créeront juste un "effet lumineux" sous l'encodeur.

2 rangées de connecteurs mâles 6 broches au pas de 2,54 mm (à souder par vos soins) permettent de récupérer les informations I2C pour une utilisation sur une plaque d'essai sans soudure ou avec des straps flexibles par exemple.

Pour une utilisation simplifiée, deux connecteurs au format Stemma QT/Qwiic sont disponibles pour connecter directement une carte Adafruit Metro 2040 par exemple ou autres cartes I2C avec ce type de connecteurs ou pour utiliser des cordons avec connecteur Stemma QT/Qwiic d'un côté et broches mâles ou femelles de l'autre (disponibles en option).

Grâce au microcontrôleur intégré récupérer simplement en I2C (niveau 3,3V ou 5V) les informations des encodeurs sans vous soucier de gérer les problèmes d'anti-rebond, interruption, etc...

L'adresse I2C est configurable par 3 ponts de soudures de 0x49 (par défaut) à 0x51 soit 8 adresses au choix, ce qui permet d'utiliser jusqu'à 32 encodeurs rotatifs (avec 8 platines pour encodeurs rotatifs).

Des exemples avec codes sources et librairies sont disponibles en téléchargement pour RP2040, Raspberry Pi et Arduino (ou autres cartes compatibles) en CircuitPython, Python et IDE Aduino.



Caractéristiques:

• Alimentation: 3,3 Vcc à 5 Vcc
• Microcontrôleur: ATtiny817
• Interface: I2C (niveau 3,3V ou 5V)
• 8 adresses I2C au choix: 0x49 à 0x51 (par ponts de soudure)
• Nombre d'encodeur gérer: 4 (non livrés)
• Jusqu'à 8 platines encodeur sur un même bus I2C
• Compatible encodeur rotatif brochage PEC-11 avec ou sans interrupteur
• 4 Leds RVB NeoPixel intégrées

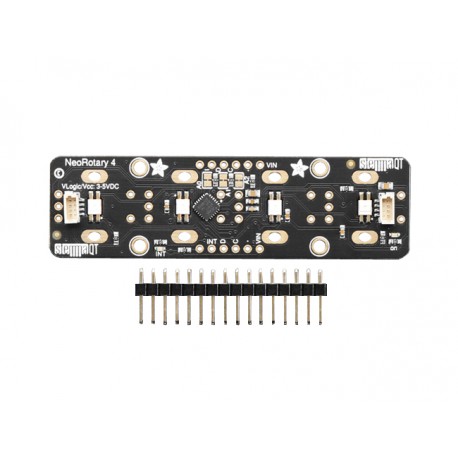

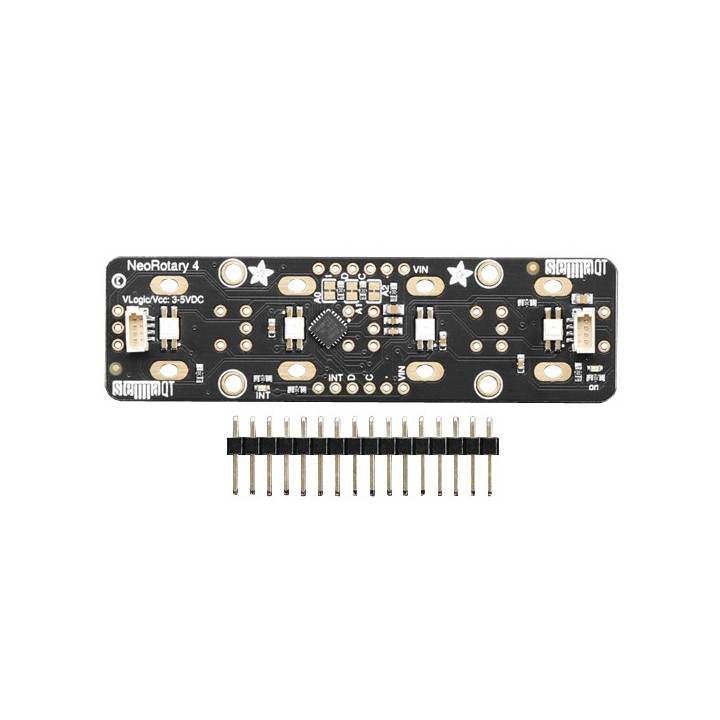

• 1 connecteur mâle 16 broches sécable (pas 2,54 mm) livré
• 2 connecteurs I2C Stemma QT/Qwiic
• Sorties additionnelles sur 2x6 pastilles à souder (au pas de 2,54 mm)
• 4 trous de fixation
• Dimensions: 76 X 21 mm
