Carte de développement compatible Uno - base ATmega328 Images
Carte de développement compatible Uno - base ATmega328

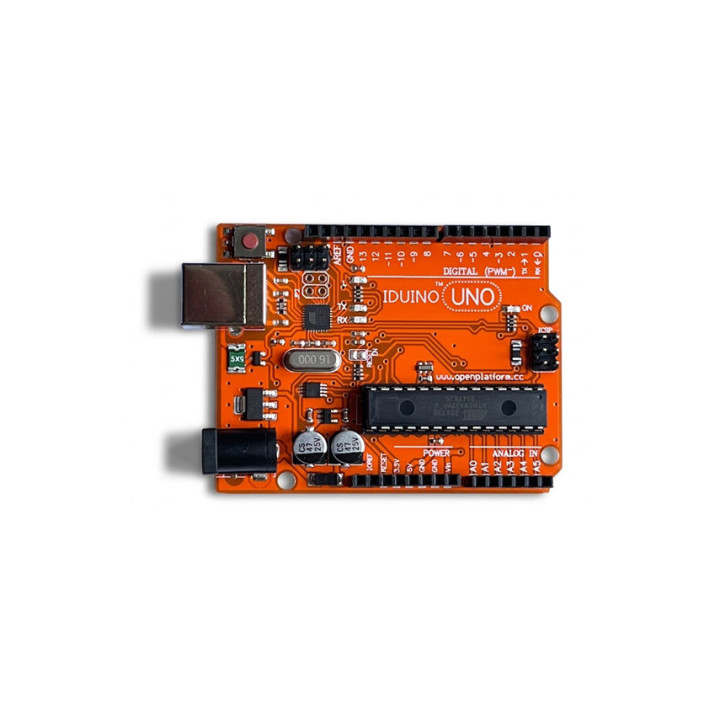

Basée sur un microcontrôleur ATmega328, la carte OPENLEX001 est entièrement compatible avec la carte Uno. Livrée avec son câble USB, cette dernière dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties MLI) et 6 en entrées analogiques.
Prix :
8,40 €
TTC
Dont 0,05 € d'eco-participation

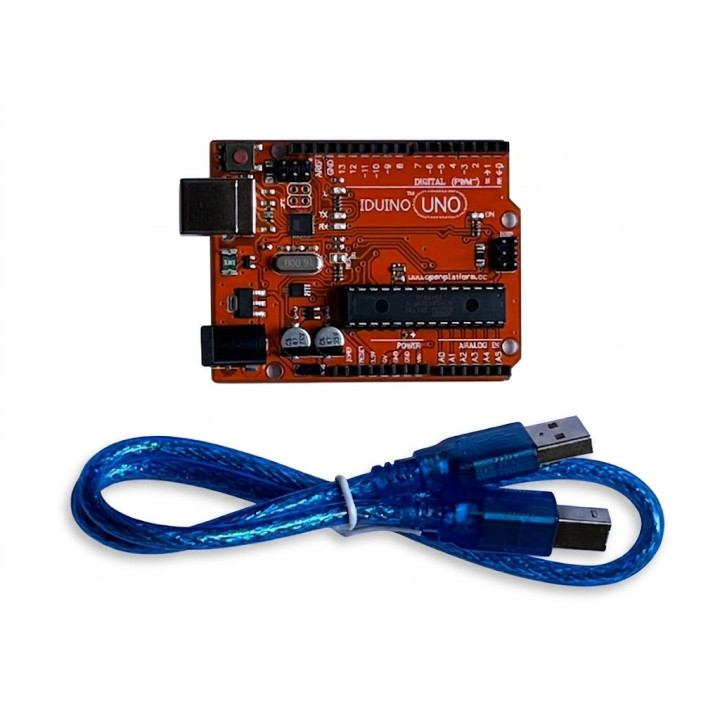

Livrée avec son cordon SUB, la carte OPENLEX001 est entièrement compatible avec la carte Uno.
Qu'est ce qu'une carte compatible Uno ?
Une carte « compatible Uno » est une carte électronique qui reprend les mêmes caractéristiques que la carte Uno originale, tant sur le plan matériel que logiciel, sans nécessairement être une carte officielle. Elle utilise le même microcontrôleur (ATmega328P), offre un agencement de broches similaire, et conserve l’emplacement et la répartition des connecteurs permettant d’utiliser les mêmes cartes d’extension Shieds.
Quels sont les avantage à utiliser une carte compatible Uno ?
Utiliser une carte compatible Uno présente plusieurs avantages non négligeables pour les passionnés d’électronique et de programmation. Tout d’abord, le coût est généralement plus faible que celui de la carte officielle, permettant ainsi aux débutants de se lancer sans investir trop d’argent. Cet aspect économique est particulièrement intéressant pour les projets nécessitant l’achat de plusieurs cartes ou de nombreux composants. Ensuite, les cartes compatibles sont construits à partir des mêmes schémas ouverts que les cartes d’origine, ce qui garantit une compatibilité totale avec l’IDE du Uni Officiel, les bibliothèques et les shields. Les utilisateurs bénéficient donc du vaste écosystème: tutoriaux, forums, documentations et exemples de code restent pleinement exploitables.

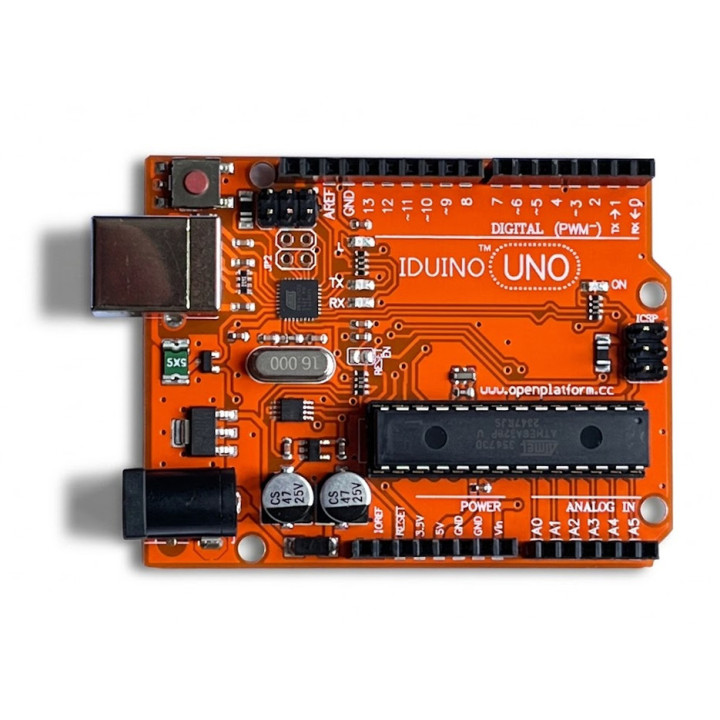

La carte OPENLEX001 dispose également d'un oscillateur 16 MHz, d'une connexion USB, d'un connecteur d'alimentation, d'un connecteur ICSP et d'un bouton de réinitialisation (reset). Note: La sérigraphie de la carte peut être blanche, noire ou orange suivant les arrivages.
Caractéristiques techniques de la carte compatible Uno
- Microcontrôleur ATmega328
- Tension d'entrée (recommandé): 7 - 12 Vcc
- Broches E/S numériques: 14 (dont 6 peuvent être utilisées comme sortie MLI
- Entrées de conversion "analogique/numérique": 6
- Courant CC par broche E/S: 40 mA
- Courant CC par broche 3.3 V: 50 mA
- Mémoire flash: 32 ko (ATmega328) dont 0.5 ko utilisé par le bootloader
- SRAM: 2 ko (ATmega328)
- EEPROM: 1 ko (ATmega328)
- Horloge: 16 MHz
- Câble USB 50 cm livré
- La carte ne fonctionne pas avec MatLab
- Longueur: 68.6 mm
- Largeur: 53.4 mm
- Poids: 25 g
Tuto première utilisation d'une la carte compatible Uno
Cette petite application va vous permettre d'apprendre à piloter la led présente sur la carte compatible Uno pour diffuser un message lumineux SOS en code morse (… --- …)..
- Commencez par télécharger l’IDE de la carte Puis installez-le.
- Connectez votre carte à l’ordinateur via un câble USB.
- Dans l’IDE, allez dans Outils > Type de carte pour sélectionner votre carte, puis Outils > Port pour choisir le port USB.
- Cliquez sur Nouveau pour créer un sketch.
- Saisissez ensuite le code ci-dessous:
void setup() {pinMode(13, OUTPUT);}void loop() {// Lettre S = ...signalCourt(); signalCourt(); signalCourt();delay(500);// Lettre O = ---signalLong(); signalLong(); signalLong();delay(500);// Lettre S = ...signalCourt(); signalCourt(); signalCourt();delay(2000); // Pause avant de recommencer}void signalCourt() {digitalWrite(13, HIGH);delay(250);digitalWrite(13, LOW);delay(250);}void signalLong() {digitalWrite(13, HIGH);delay(750);digitalWrite(13, LOW);delay(250);}Le programme envoie un signal SOS en utilisant la LED pour représenter la séquence morse « … --- … ». Les durées des impulsions (points et traits) et des pauses peuvent être ajustées selon vos préférences.
Cliquez sur Vérifier, puis sur Téléverser. La LED commencera alors à générer le code lumineux.
