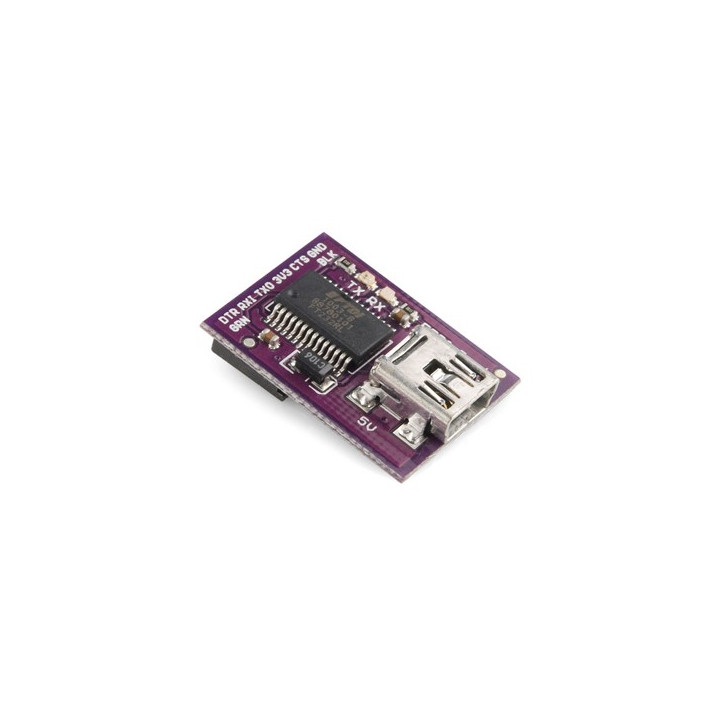

Platine interface USB - Série Sparkfun LilyPad FTDI - 5 V - DEV-10275 Images
Platine interface USB - Série Sparkfun LilyPad FTDI - 5 V - DEV-10275
Ce produit est obsolète et plus disponible à la vente.
Prix :
21,90 €
TTC
Dont 0,01 € d'eco-participation
Prévenez-moi lorsque le produit est disponible
Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Conçue sur la base d'un circuit intégré FT232RL, cette petite platine fait office d'interface USB - Série (niveau TTL 5 V par défaut) spécialement conçue pour les platines LiliPad.
La platine LilyPad FTDI est prévu pour s'enficher sur les connecteurs mâles des platines E-Textile Sparkfun LilyPad afin de pouvoir les programmer depuis le port USB de votre ordinateur (câble miniUSB à prévoir).
Bien que destinée aux plateformes LilyPad fabriquées par Sparkfun™, elle est toute indiquée également pour un usage universel comme convertisseur USB - UART TTL (5V ou 3,3V).
Par défaut le niveau de sortie est réglé sur 5 V, mais si besoins, sur la face arrière du module, un strap (piste à couper, puis un pont de soudure à réaliser par vos soins), permettra de choisir entre 3,3 V ou 5 V.
Caractéristiques:
- Entrée: USB 5 V via connecteur mini-USB (cordon non livré)
- Sortie: UART niveau TTL 5 V (ou 3,3 V possible)
- Connecteur de sortie: barrette femelle 6 broches (pas 2,54 mm)
- Signaux: DTR / RX / TX / 3V3 ou 5V / CTS / GND
-
Datasheet du moduleTélécharger
