Platine micro expansion IoT MBT0012 pour applications connectées avec carte microbit

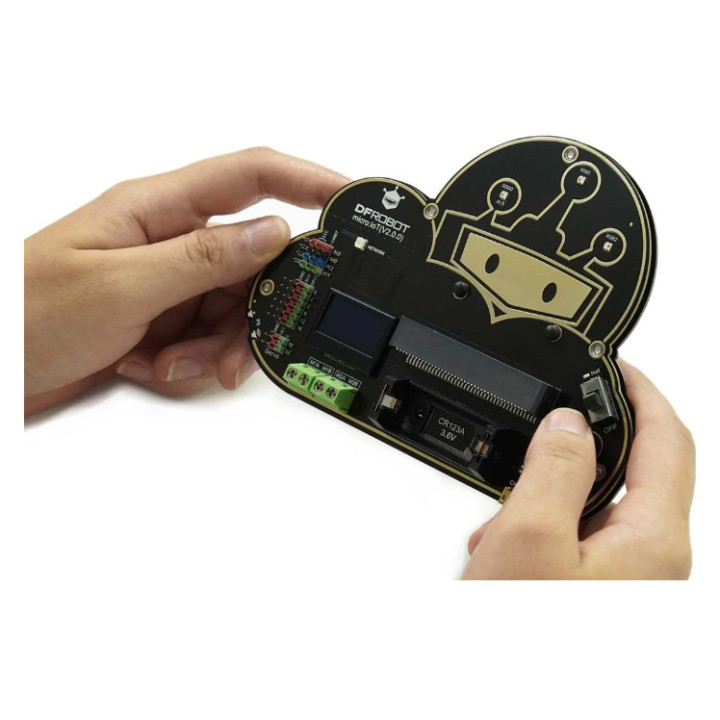

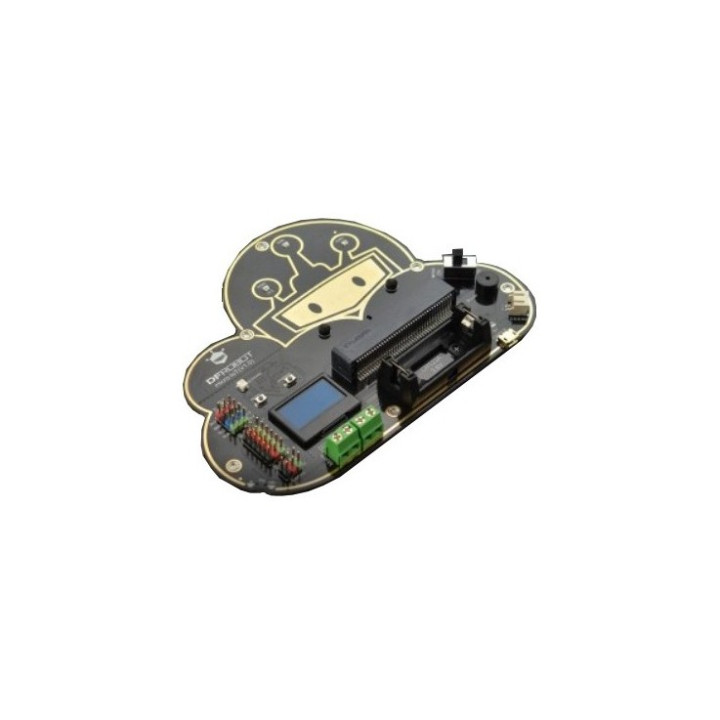

La platine d'extension micro:IoT est spécialement conçue pour recevoir un module micro:bit (non livré). Cette dernière intègre de nombreux périphériques qui vous permettront de développer rapidement des applications connectées.
La platine microbit expansion vous permettra de réaliser rapidement des applications IoT grâce à sa connexion Wi-Fi intégrée.
Elle dispose également:
- D'entrées destinées à recevoir des capteurs externes (non inclus )
- D'un étage de puissance permettant de piloter jusqu'à 2 moteurs CC (non livrés) et 2 servomoteurs (non livrés).
- D'un afficheur OLED
- D'un buzzer
- De 3 leds RVB
- D'une UART et I2C
L'alimentation de la platine peut se faire soit depuis un accus Li-ion (non livré) via un connecteur JST 2 plots ou soit depuis un support pour accus (non inclus) de 3,6 V/1 A (format CR123A). Une entrée de charge sur connecteur micro USB (câble non inclus) est également disponible avec Led d'état et interrupteur M/A.
IMPORTANT: Ne jamais utiliser une pile non rechargeable si vous utilisez la recharge via l'entrée micro USB !!
Recharger une pile non rechargeable est très dangereux !!
Caractéristiques:
- Alimentation: via accus Li-ion rechargeable CR123A 3,6 V / 1 A ou externe
- Circuit de charge intégré
- Interface: 2 x I2C (adresse 0x01) - 1 x UART
- Niveau d'entrée analogique: 0-3,3V
- Niveau de sortie digitale: 0V/3,3V
- Interface micro:bit : P0 P1 P2 P8 P12 P16
- Autre interfaces: 2 ports pour moteurs CC, 2 ports pour servomoteurs
- Compatible brochage Gravity (GVS)

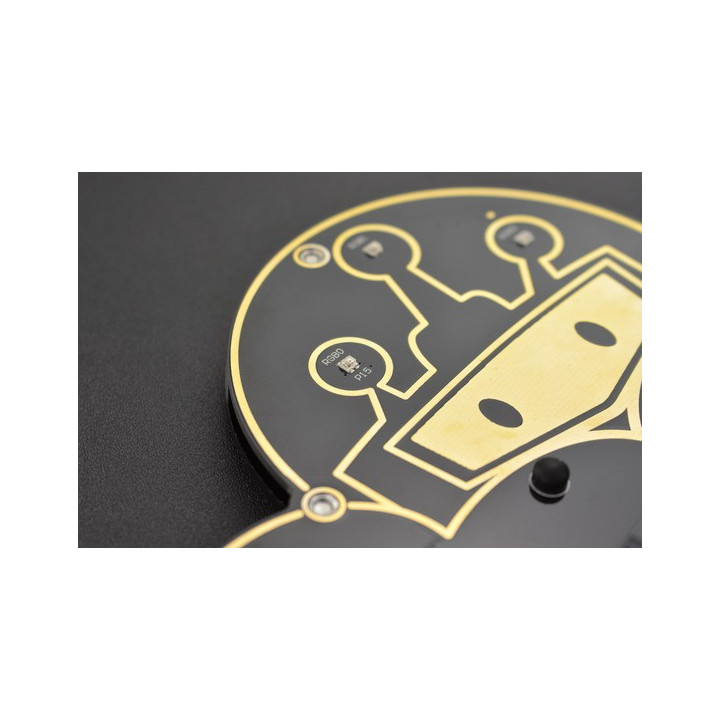

- 3 LED RGB intégrées
- Buzzer et Interrupteur M/A intégré

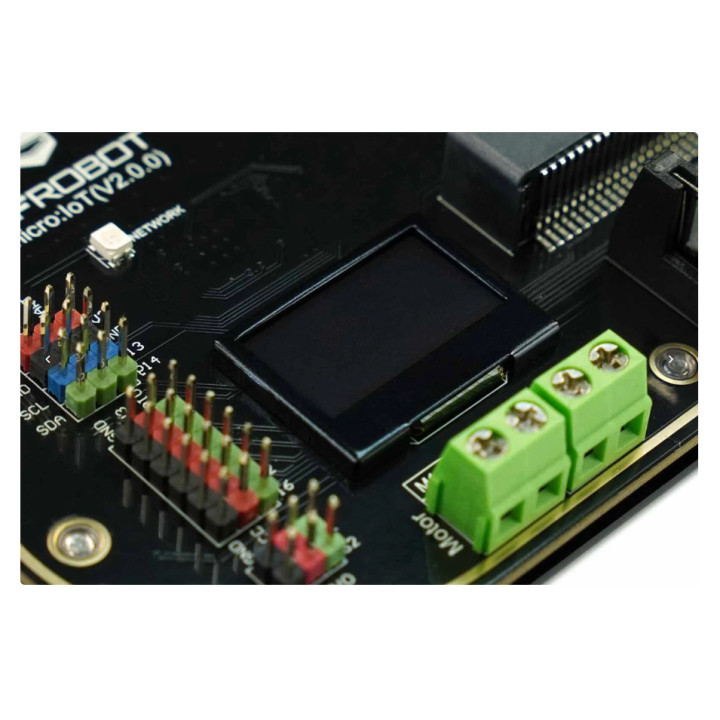

- Afficheur OLED intégré

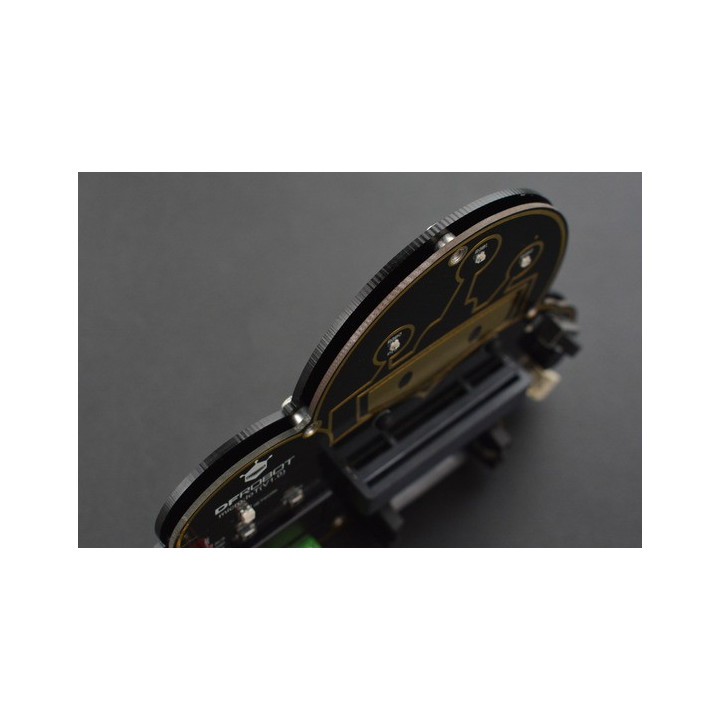

- Plaque isolante sur la face arrière
- Supporte la programmation sous makecode, Mind+

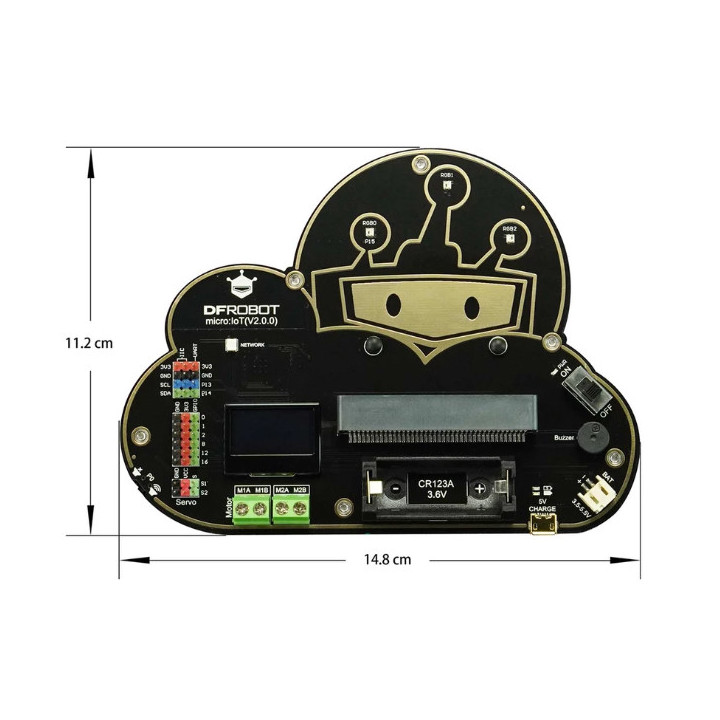

- Dimensions: 148 x 112 mm
- Poids: 104 g
Exemple d'utilisation (accus 3,6 V rechargeable et module BBC micro:bit non livrés)
- Guide de démarrage
