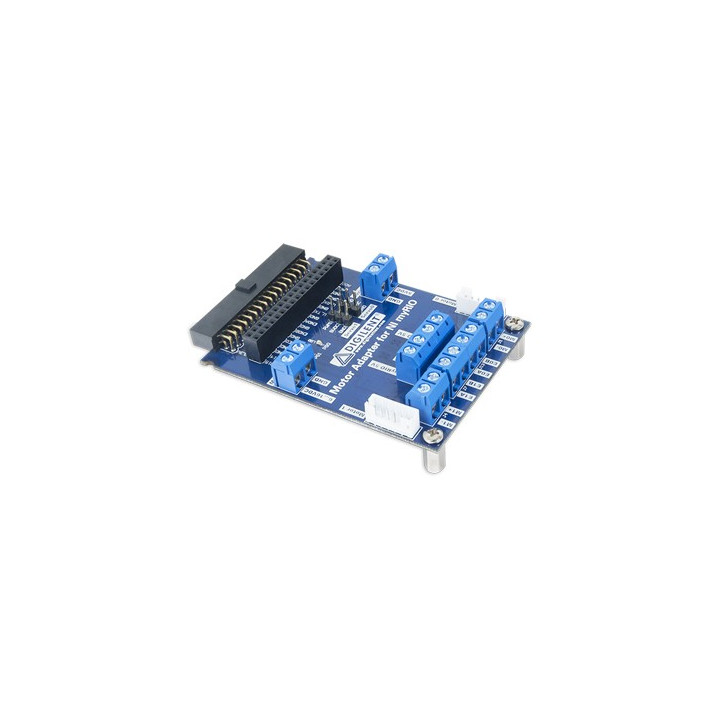

6002-410-011 : Platine Motor Adapter - Digilent Images
6002-410-011 : Platine Motor Adapter - Digilent
Ce produit est obsolète et plus disponible à la vente.
Prix :
92,00 €
TTC
Dont 0,06 € d'eco-participation
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Cette platine d'adaptation de moteurs, vous permettra de piloter soit 2 moteurs CC (avec ou sans encodeur), soit 1 moteur pas-à-pas ou 2 servomoteurs (non inclus) depuis votre boîtier NI myRIO (non inclus).
Caractéristique:
- Connecteur myRIO Expansion Port (MXP)
- 2 sorties ponts en H 1,5 A max.
- Double encodeur quadrature intégré
- Bornier d'entrée alientation pour moteur: de 6 à 16V
- 2 connecteurs pour recevoir les moteurs avec encodeur PMT1-xx
- Protection contre les sur-intensité
- Peut piloter soit 2 moteur CC, 1 moteur pas-à-pas ou 2 servos
- Led d'alimentation
- Contrôle interne du courant PWM
- Connecteur femelle 2 x 17 broches au pas de 2,54 mm
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
-
Schéma de la platineTélécharger
-
Datasheet du moduleTélécharger
