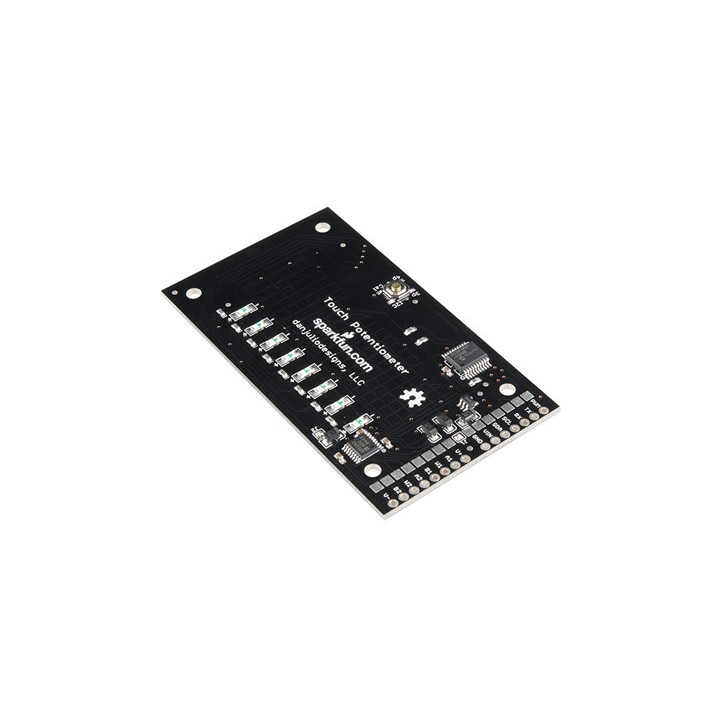

Platine potentiomètre tactile

Ce potentiomètre tactile est  équipé d'un capteur capacitif linéaire capable de restituer 256 positions sur une double sortie (analogique et PWM).

Il pourra être utilisé pour répondre à la plupart des applications comme le réglage du volume ou la gradation lumineuse (dimming) d'éclairage à Leds par exemple.

La platine intègre un microcontrôleur PIC16F1829 qui gère le contrôle du capteur ainsi que le contrôle des 8 Leds intégrées, des différentes fonctions et des interfaces de communication. Un régulateur intégré permet une tension d'entrée pouvant aller jusqu'à 12 Vcc.





Caractéristiques:
- Double interface host: série (niveau logique) et I2C™
- Double sortie numérique (8 bits, 20Kohms à 3 "broches") commande de résistance variable
- Sortie PWM
- Facilement adressable (I2C) pour utiliser plusieurs platines sur le même bus
- 8 Leds intégrées (pour visualisations diverses)
- Nombreux paramètres de réglage du capteur tactile sur le PCB
- Configurable en mode PWM linéaire ou non linéaire
- Configurable en mode résistance variable linéaire ou logarithmique simulé
- La résistance variable fonctionne en simple ou double alimentation
- Calibration intégrée
- EEPROM libre pour utilisation
- Régulateur 5V LDO intégré
- 4 Trous de fixations
- Sorties sur pastilles aux pas de 2,54mm
