Platine relais opto couplée NBASEF24R avec 12 sorties 5A et 12 entrées Images

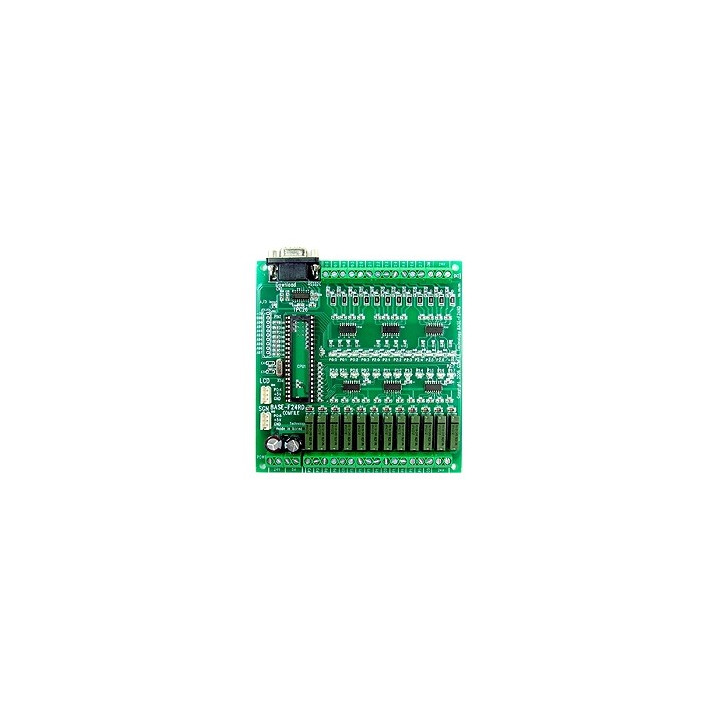

Platine relais opto couplée NBASEF24R avec 12 sorties 5A et 12 entrées
Conçue pour recevoir le circuit TinyPLC TPC26 (livré en option), cette platine dispose de 12 sorties relais 5 A (pour commutation de signaux faible tension < 24 Vcc) et de 12 entrées opto-couplées tout-ou-rien.
Prix :
24,00 €
TTC
Dont 0,01 € d'eco-participation
Conçue pour recevoir le circuit TinyPLC TPC26 (livré en option), cette platine dispose de 12 sorties relais 5 A (pour commutation de signaux faible tension < 24 Vcc) et de 12 entrées opto-couplées tout-ou-rien.
La platine intègre également un circuit de mise à niveau "MAX-232" permettant de programmer le "TPC26" au moyen du port série RS-232 de votre PC (dans ce cas un simple câble série standard sera nécessaire.).
A noter que la platine est également compatible avec un microcontrôleur "ATMega16".
La "BASEF24R" dispose aussi de différents connecteurs vous permettant de recevoir un afficheur alphanumérique LCD à commande série de la famille 'ELCD" et un afficheur 7 segments à Leds à commande série de la famille "SGN" (ces afficheurs sont proposés en option au bas de la page).
La platine dispose de 24 Leds de visualisation permettant de connaître l'état des 12 entrées et des 12 sorties relais. Prévoir alimentation +5 Vcc et 24 Vcc (non livrées).
Dimensions de la platine: 122 x 125 mm.
Contrairement au "TPC26", si vous utilisez un microcontrôleur "ATMega16" sur la platine, ce dernier ne pourra pas être directement programmé sur la "BASEF24R" (vous devrez donc disposer du nécessaire pour pouvoir programmer ce dernier).
