Platine Shield pour Arduino avec support pour module XBee Images

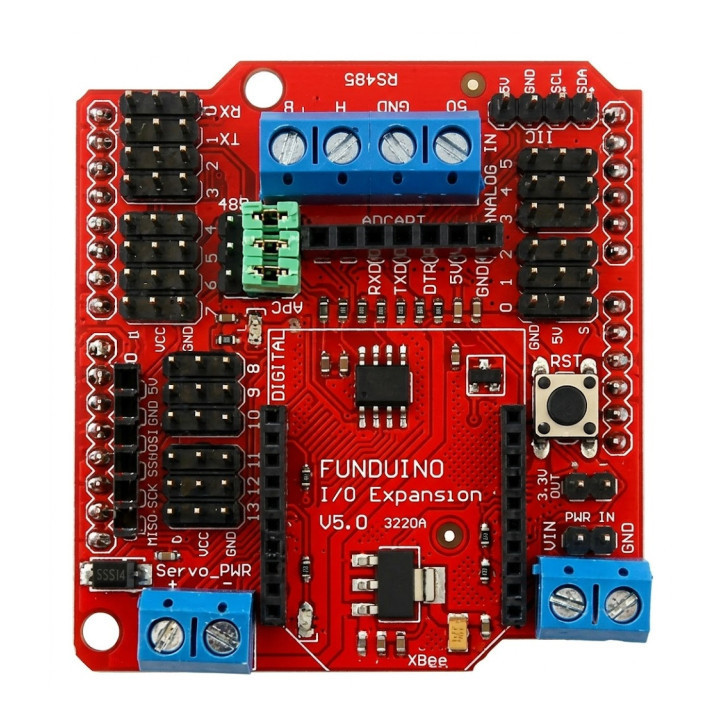

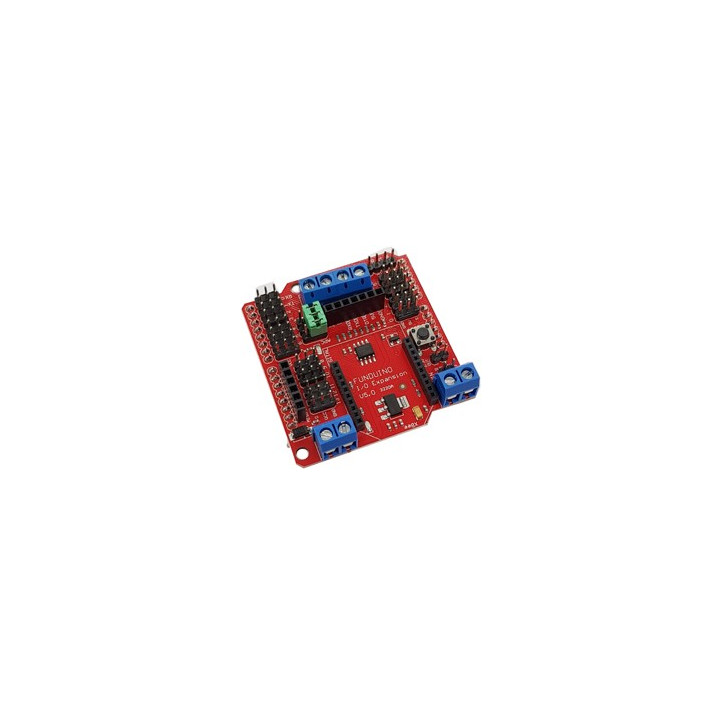

Cette petite platine Shield à enficher sur une carte Arduino® UNO ou compatible (non livrés) est conçue pour recevoir un module de communication au format XBee™ (non inclus) et ressortir les ports d'E/S sur des connecteurs pour recevoir toutes sortes de capteurs et/ou servomoteurs (non inclus).
Cette petite platine Shield à enficher sur une carte Arduino® UNO ou compatible (non livrés) est conçue pour recevoir un module de communication au format XBee™ (non inclus) et ressortir les ports d'E/S sur des connecteurs pour recevoir toutes sortes de capteurs et/ou servomoteurs (non inclus).
La platine dispose de connecteurs mâles 3 broches (pas 2,54 mm) pour reprendre tous ports d'E/S de l'Arduino® (14 numériques et 6 analogiques) afin que vous puissiez y connecteur des capteurs en tout genre dont jusqu'à 12 servomoteurs max. ainsi que d'un support pour module au format Xbee (non inclus).
La platine dispose également de 2 entrées pour alimentations externes (non livrée) sur borne à vis
- 1 pour alimenter la platine (alimentation possible aussi directement via votre Arduino®)
- 1 pour alimenter des servomoteurs (non inclus)
Ce module Shield sera idéal pour la robotique, applications IoT, etc...
Caractéristiques:
- Entrée alimentation: sur bornes à vis ou depuis votre Arduino®
- Entrée alimentation externe pour servomoteurs: sur bornes à vis
- Sortie 3,3 Vcc
- Bouton de Reset
- Interface RS485 sur bornes à vis
- Support pour module radio format Xbee
- 14 E/S numériques sur connecteurs 3 broches mâles (2,54 mm) dont 12 utilisables pour servomoteurs*
- 6 E/S analogiques sur connecteurs 3 broches mâles (2,54 mm)
- Interface I2C sur connecteur mâle 4 broches (pas 2.54 mm)
- Interface UART et SPI sur connecteurs femelles (pas 2,54 mm)
- Dimensions: 57 x 54 mm
En cas d'utilisation de plusieurs servomoteurs, l'utilisation d'une alimentation externe est indispensable.
