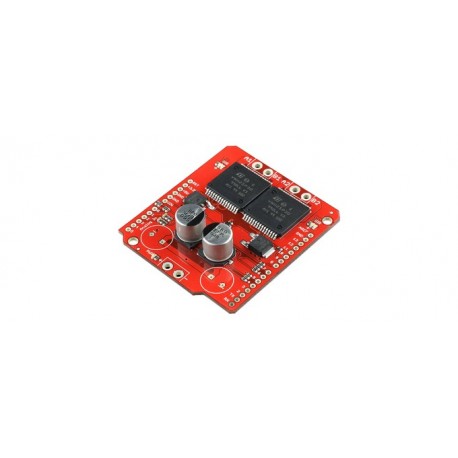

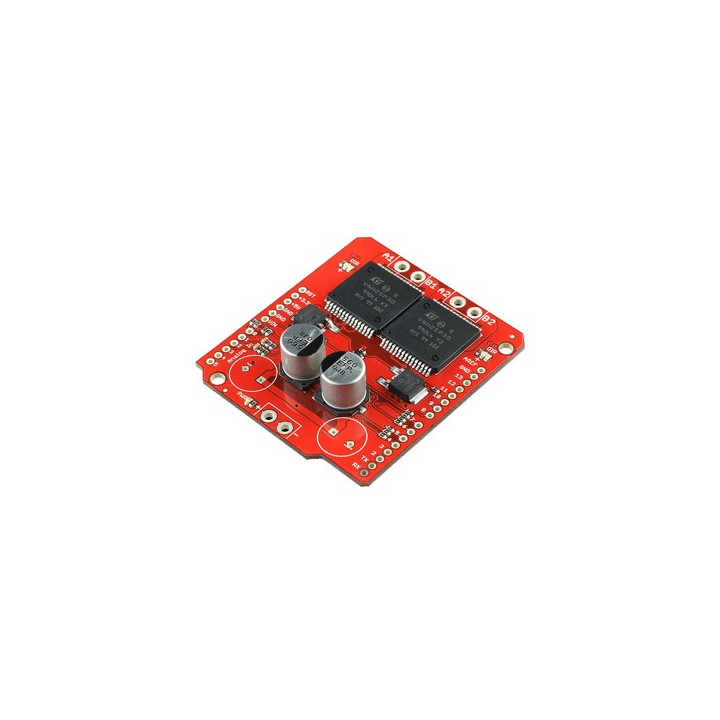

SparkFun Monster Moto Shield DEV-10182 pour Arduino
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Prix :
68,85 €
TTC
Dont 0,01 € d'eco-participation
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Ce shield pour Arduino® est équipé d'un double pont "VNH2SP30" permettant de piloter des moteurs "cc" de forte puissance (10 à 16 V / 6 A max). La platine dispose de sorties pouvant recevoir des borniers à vis 5 mm (non livrés).
Nota: Pour des applications nécessitants de forts courants (> 6 A) il est impératif d'utiliser un système de dissipation (refroidisseur et/ou ventillateur) et de souder directement les fils au lieu d'utiliser des bornier à vis.
- Tension max: 16 V
- Courant nominale: 6 A
- Courant max. : 30 A max avec système de refroidissement additionnel (non livré)
- Fréquence PWM max.: 20 KHz
- Protection thermique
- Protection contre les surtensions et tensions trop faibles
Prévoir l'acquisition et le soudage de 2 connecteurs 6 points et de 2 connecteurs 8 points (proposés dans la colonne de droite) afin de pouvoir enficher cette platine sur la base Arduino®.
-
Datasheet du moduleTélécharger
