Platine Sparkfun Shield Qwiic pour Teesny Images
Le platine Shield Qwiic pour Teensy de chez Sparkfun vous offre un moyen rapide et facile d'entrer dans l'écosystème Qwiic avec vos cartes Teensy 4.0, Teensy 3.2 ou Teensy LC (non livrées).
Relier des capteurs I2C à une carte Teensy sans câbler à la main les signaux GND, 3,3 V, SDA et SCL : c'est ce que permet le shield Qwiic SparkFun pour Teensy. Il expose le bus I2C de la Teensy sur quatre connecteurs au format Qwiic et ouvre l'accès à tout l'écosystème de modules enfichables de SparkFun et Adafruit sur les cartes Teensy 4.0, Teensy 3.2 et Teensy LC (non livrées).

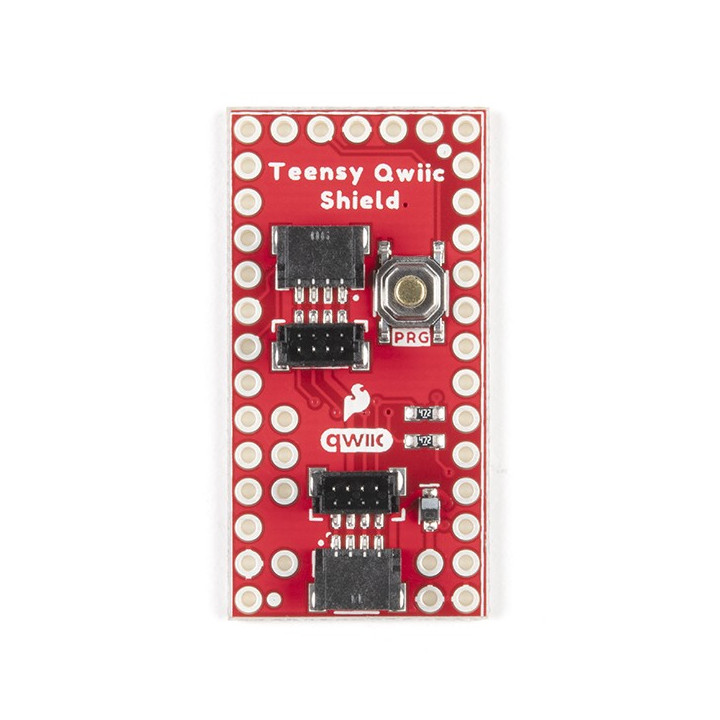

Le shield Qwiic pour Teensy reporte le bus I2C de la carte (GND, 3,3 V, SDA et SCL) sur quatre connecteurs au format Qwiic : deux montés horizontalement, deux verticalement, pour s'adapter à différents boîtiers et sens de câblage. Chaque port est un connecteur JST 1 mm à 4 broches, polarisé, donc impossible à brancher à l'envers.
Le système Qwiic autorise le chaînage en série (daisy chain) : tant que les modules occupent des adresses I2C différentes, on en enchaîne autant que nécessaire sur le même bus. La carte ajoute un bouton « PROG » câblé en parallèle de celui de la Teensy : quand le shield est empilé au-dessus de la carte, ce bouton reste accessible pour passer en mode programmation, sans aller chercher celui de la Teensy en dessous.

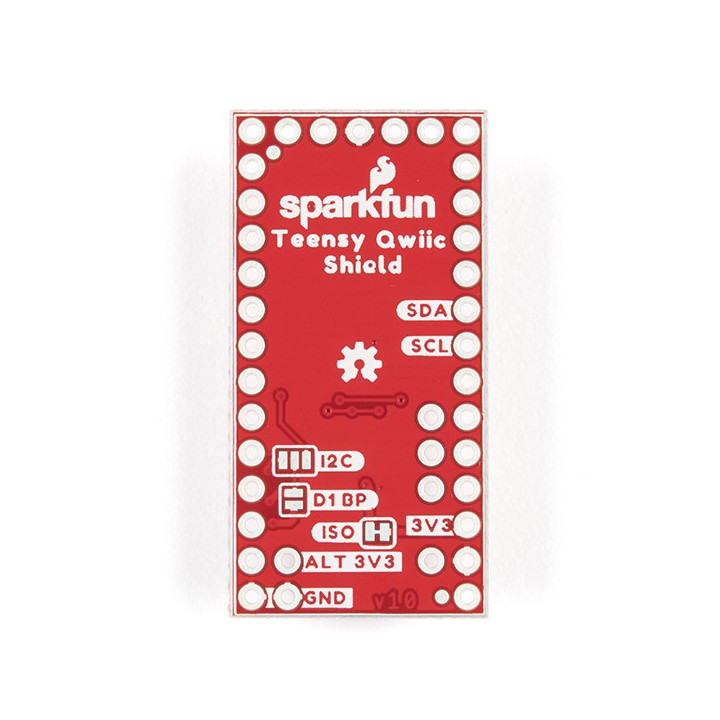

Un cavalier de configuration I2C est prévu sur la carte. Particularité utile : il est ouvert par défaut. On ne le ferme que si le module I2C raccordé ne possède pas ses propres résistances de pull-up ; une fois fermé, les lignes SDA et SCL sont tirées à 3,3 V par des résistances de 4,7 kΩ. La plupart des modules Qwiic intégrant déjà leurs pull-ups, il reste généralement ouvert. La carte propose aussi des bus 3,3 V et masse, avec une entrée d'alimentation 3,3 V optionnelle (la broche 3,3 V de la Teensy admet jusqu'à 250 mA). Dimensions : 35,5 × 17,7 mm.
Câbler un capteur I2C sur breadboard suppose quatre fils, donc autant d'occasions de se tromper de broche ou de faire un faux contact. Le Qwiic supprime cette étape.
Les connecteurs JST polarisés garantissent un branchement correct du premier coup, et le câble Qwiic transporte les quatre signaux d'un seul tenant. Pour un prototype ou un montage pédagogique, on gagne du temps et on élimine une source d'erreurs classique. Comme le bus reste de l'I2C standard, n'importe quel capteur, actionneur ou afficheur compatible se connecte, et le chaînage en série évite de multiplier les fils vers la Teensy.

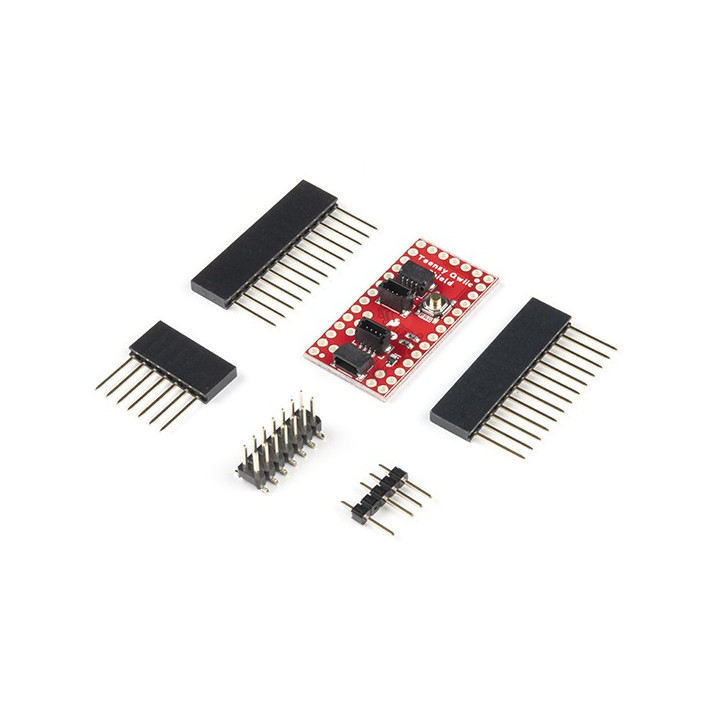

Le shield est livré avec son jeu de connecteurs (kit d'embases Teensy). Il faut souder ces connecteurs sur le shield et, au besoin, sur la carte Teensy. Un point d'attention : faire correspondre les marquages du shield aux broches de la Teensy avant de souder, sous peine d'endommager les deux cartes. Des barrettes empilables permettent de poser le shield au-dessus de la Teensy tout en gardant l'accès au bus et au bouton.
Côté logiciel, rien de spécifique au shield : le bus I2C s'exploite avec la bibliothèque Wire sous l'Arduino IDE étendu par Teensyduino, comme n'importe quel périphérique I2C. Le shield n'est qu'un câblage propre du bus existant. Il s'adresse aux Teensy au format compatible (4.0, 3.2 et LC) ; l'ensemble des cartes de la gamme est regroupé sur la page Teensy. Le système Qwiic de SparkFun couvre un large catalogue de capteurs, actionneurs, afficheurs et câbles à brancher directement sur les quatre ports.
Le shield s'adresse à tous les projets Teensy qui agrègent plusieurs périphériques I2C.
Brancher un capteur de température, une centrale inertielle ou un baromètre Qwiic prend quelques secondes, sans soudure ni câblage. Idéal pour tester une idée avant de figer un montage.
En profitant du chaînage Qwiic et des adresses I2C distinctes, on relie plusieurs modules sur le même bus : station de mesure, nœud domotique, banc d'instrumentation embarqué.
Les connecteurs polarisés évitent les erreurs de câblage, ce qui rend le shield pratique en contexte pédagogique, où l'on veut se concentrer sur le code plutôt que sur le fil qui a sauté.

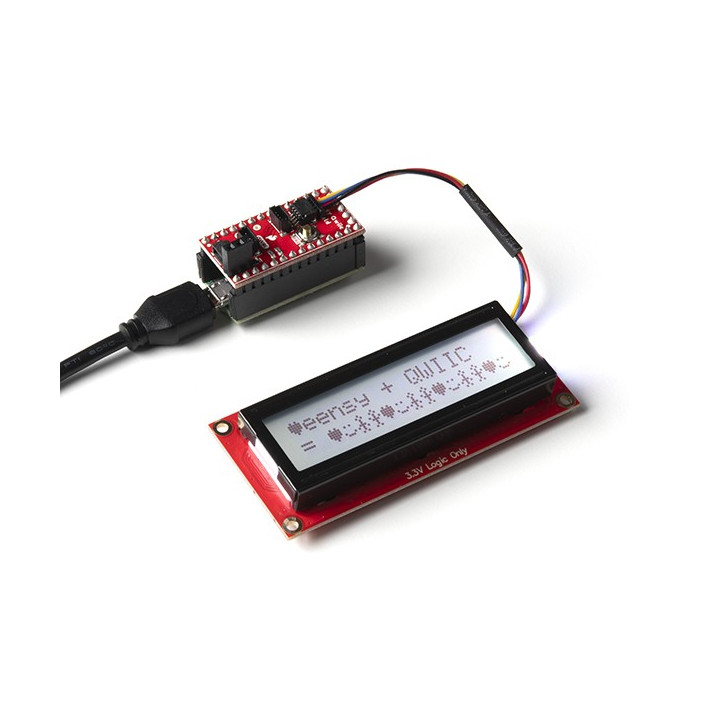

Afficheurs, encodeurs rotatifs et boutons Qwiic se raccordent sur les quatre ports pour bâtir une interface utilisateur embarquée propre, autour d'une Teensy au format réduit.
Le guide officiel SparkFun détaille l'assemblage, le soudage des embases, le rôle du cavalier I2C et le câblage des modules Qwiic. La référence pour démarrer sans se tromper.
SparkFun Qwiic Shield for Teensy Hookup Guide
Le dépôt SparkFun regroupe les fichiers de conception de la carte (schéma, routage). Utile pour comprendre le câblage exact ou adapter un montage.
Dépôt GitHub Qwiic Shield for Teensy
Avec les Teensy 4.0, 3.2 et LC, dont il reprend le format. Pour les cartes plus longues (Teensy 4.1, 3.6, 3.5), SparkFun propose une version « Extended » distincte. La carte Teensy n'est pas livrée avec le shield.
Il s'agit d'un écosystème de modules I2C (capteurs, actionneurs, afficheurs) reliés par un câble standard à connecteur JST 1 mm 4 broches, polarisé. Il évite le câblage fil à fil et les erreurs de branchement, et autorise le chaînage de plusieurs modules sur le même bus.
Le shield est livré avec un jeu de connecteurs, mais ceux-ci sont à souder sur la carte et, si besoin, sur la Teensy. Il faut respecter les marquages du shield pour aligner correctement les broches et ne pas endommager les cartes.
Autant que nécessaire, dans la limite des adresses I2C disponibles. Chaque module chaîné doit posséder une adresse différente sur le bus. Les quatre ports physiques servent de points de départ, puis le chaînage prolonge la chaîne au-delà.
À passer la Teensy en mode programmation. Il est câblé en parallèle du bouton PROG de la Teensy : lorsque le shield est empilé au-dessus de la carte, ce bouton reste accessible, contrairement à celui de la Teensy alors masqué en dessous.
En général non. Il est ouvert par défaut et ne se ferme que si le module raccordé n'a pas ses propres résistances de pull-up. La plupart des modules Qwiic en intègrent déjà ; fermé, le cavalier ajoute des pull-up de 4,7 kΩ vers 3,3 V sur SDA et SCL.
Oui. Un module I2C classique se relie au bus du shield soit en câblant ses lignes (GND, 3,3 V, SDA, SCL), soit avec un câble adaptateur Qwiic vers fils ou vers connecteur, qui convertit une liaison I2C standard au format Qwiic. Le bus reste de l'I2C : tout périphérique compatible 3,3 V fonctionne.
