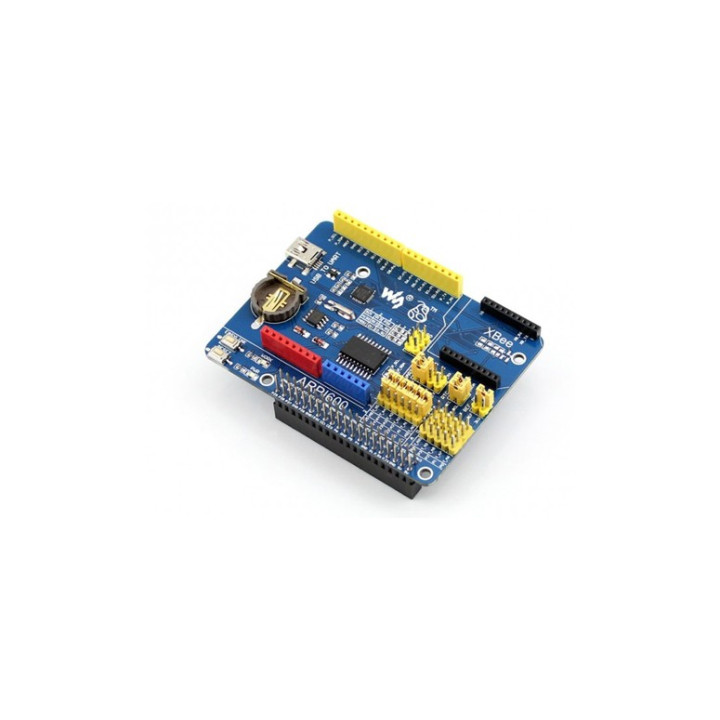

ARPI600 Platine Shield XBee RTC UART ADC pour Raspberry Pi

La platine Shield XBee RTC UART ADC dispose également d'un port UART sur mini-USB, d'un support pour recevoir un module au format XBEE™.

La platine intègre également une horloge RTC (pile de sauvegarde à prévoir) et un convertisseur ADC (10 bits) 11 canaux (6 pour Arduino et 5 pour capteurs externes).



Détail de la platine:

1. Connecteur Arduino : pour empiler des Shields
2. Connecteur ICSP : Interface ICSP pour Arduino
3. Connecteur XBee : pour les modules de communication XBee
4. Interface capteurs : pour connecter des capteurs externes
5. Connecteur Raspberry Pi : Pour connecter une Raspberry Pi
6. Port UART sur Connecteur mini-USB
7. TLC1543 : Convertisseur A/D
8. PCF8563 : Horloge RTC
9. Circuit CP2102 : convertisseur USB vers UART
10. Quartz 32.768KHz : pour horloge RTC
11. LED d'état alimentation
12. LED d'état XBee
13. Interface de bouton de RESET pour XBee et Arduino
14. Bouton XBee EASYLINK
15. Pile de sauvegarde pour Horloge : pour pile CR1220 (non livrée)
16. Cavalier de configuration de référence de tension TLC1543
17. Cavaliers se sélection RTC
18. Cavaliers de sélection UART
19. Cavaliers de sélection AD Arduino

20. Ponts de soudure de sélection I2C Arduino
21. Ponts de soudure de sélection Arduino SPI

Exemples d'utilisations (Raspberry Pi, Shield Arduino et XBee non inclus)


Cette platine est compatible avec les modèles:
Raspberry Pi 1 Model A+
Raspberry Pi 1 Model B+
Raspberry Pi 2 Model B
Raspberry Pi 3 Model B
