Platine WEATHER HAT pour capteurs météo PIM585 Images
Platine WEATHER HAT pour capteurs météo PIM585

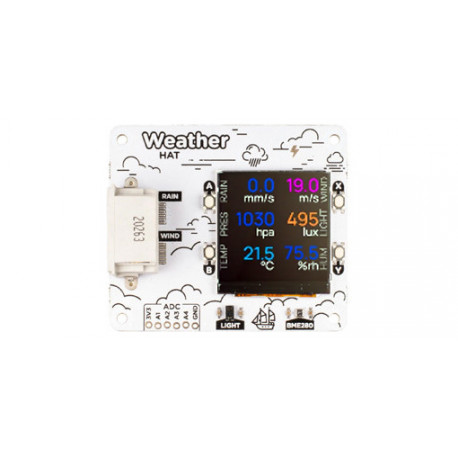

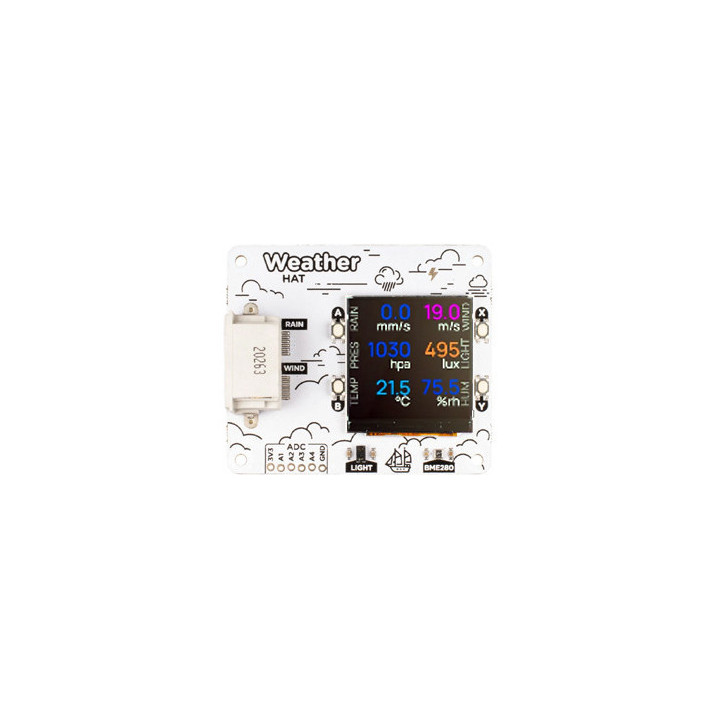

Platine au format HAT (pour Raspberry Pi) intégrant un afficheur graphique couleur 1,54" ainsi que 4 boutons poussoirs, 1 capteur BME280 (température, pression atmosphérique et humidité), 1 capteur de luminosité et 2 connecteurs femelles RJ11 pour recevoir des capteurs météo (pluie et vent) non inclus.
Prix :
52,20 €
TTC
Dont 0,01 € d'eco-participation

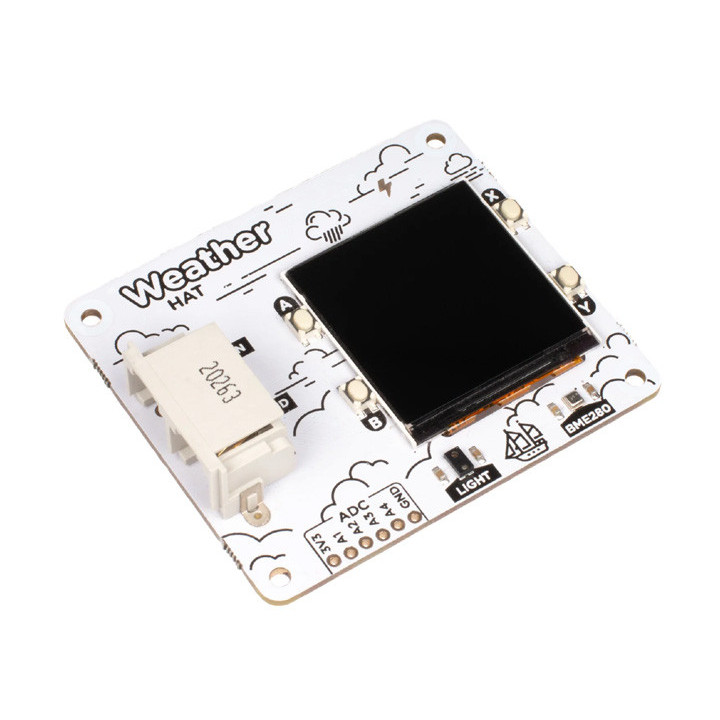

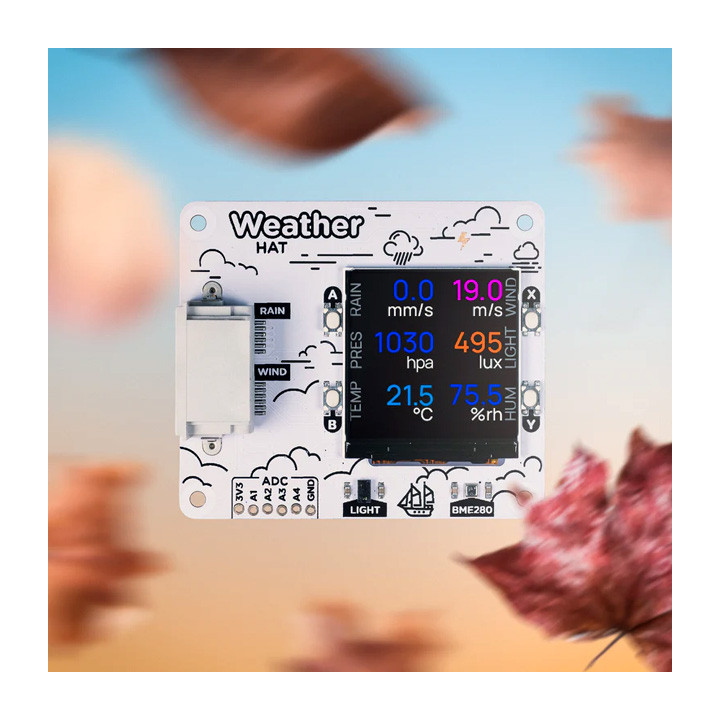

La platine d'expérimentation WEATHER HAT PIM585 de chez Pimoroni est prévue pour venir s'enficher sur un carte Raspberry Pi (non livrée). LA platine intègre un afficheur graphique couleur 1,54" ainsi que 4 boutons poussoirs, 1 capteur environnemental BME280 (température, pression atmosphérique et humidité), 1 capteur de luminosité et 2 connecteurs femelles RJ11 permettant de recevoir en option un pluviomètre ainsi qu'une girouette et un anémomètre (l'ensemble de ces capteurs sont également disponibles sous la forme d'un pack complet ou d'un pack avec support). L'ensemble vous permettra de réaliser rapidement et facilement une mini station météorologique ludique grâce notamment au guide de démarrage et librairies disponible en téléchargement.
Si vous aves besoin de plus de capteurs I2C, un port I2C supplémentaire est disponible à l'arrière de la platine.
De même si vous avez besoins d'utiliser des capteurs analogiques (niveau 3,3 V max.), la platine intègre un microcontrôleur MS51 avec 4 convertisseurs Analogique / Numérique (12 bits) accessibles sur 4 pastilles à souder (pas 2,54 mm) + 2 pastilles pour l'alimentation (GND et 3,3 V).
Détail de la platine:
- Un connecteur femelle 40 broches enfichable sur Raspberry Pi (non livrée)
- Un capteur BME280 pour la mesure de température, humidité et pression atmosphérique,
- Un capteur optique LTR-559 pour la mesure de lumière
- Un afficheur LCD graphique couleur de 240 x 240 pixels (1,54")
- 4 boutons poussoirs
- 2 connecteurs femelles RJ11 pour recevoir des capteurs météo (pluie et vent)
- 4 GPIO analogiques sur pastilles à souder (pas 2,54 mm) grâce à un MCU MS51 intégré avec convertisseur A/N (12 bits)

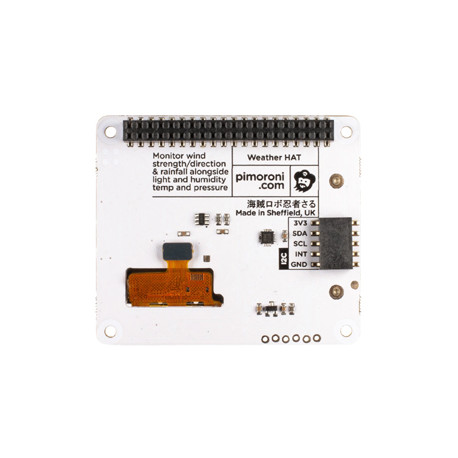

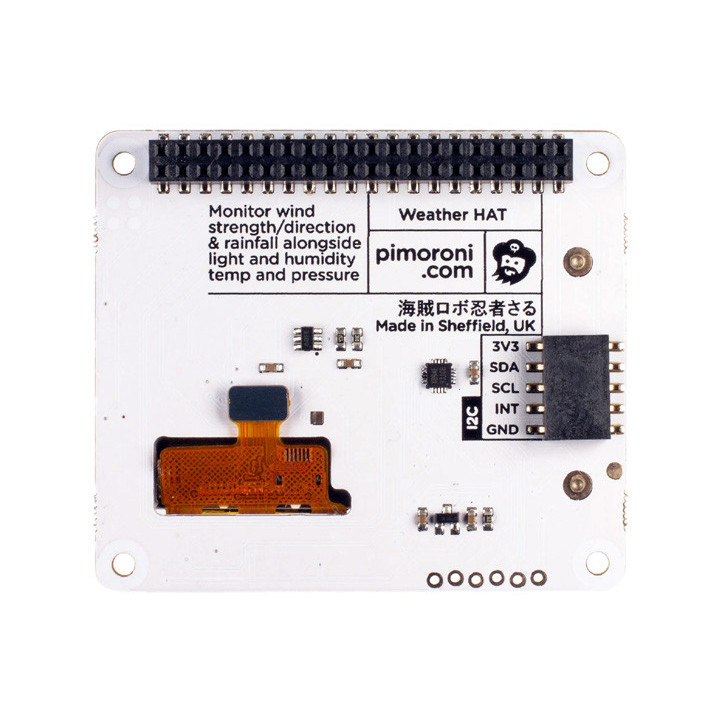

- Interface I2C supplémentaire à l'arrière de la platine
Caractéristiques:
- Alimentation: 5 Vcc
- Format HAT
- Livrée entièrement montée
- Capteur de température, humidité, pression BME280
- Capteur de proximité et luminosité LTR-559 (datasheet)
- Communication I2C
- Adresse I2C: 0x49 (ADS1015)/ 0x76 (BME280) / 0x23 (LTR559)
- Afficheur graphique LCD couleur 240x240 pixels (1,54")
- 2 entretoises livrées
- Librairie Python
- Brochage
- Dimensions: 65 x 56,5 x 19 mm
-
Datasheet du moduleTélécharger
