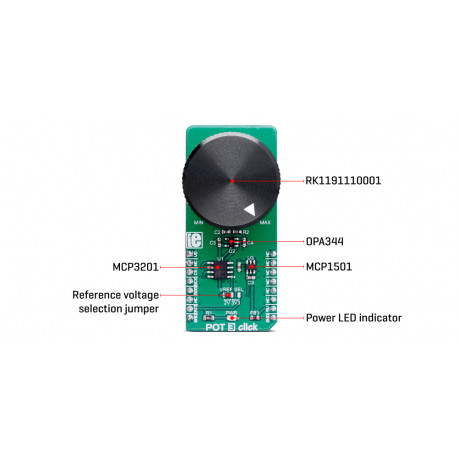

Détail du potentiomètre de précision POT 3 click MIKROE-3691

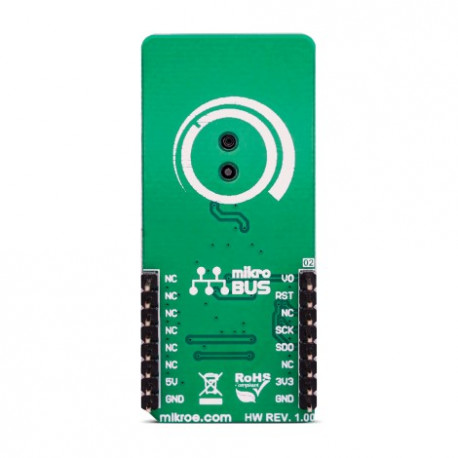

Vue arrière du potentiomètre de précision POT 3 click MIKROE-3691

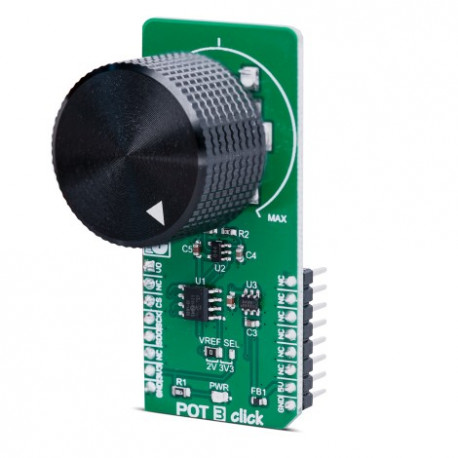

Vue de côté du potentiomètre de précision POT 3 click MIKROE-3691
MIKROE-3691
Rupture de stock
38,40 € TTC
32,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce module est équipé d'un potentiomètre associé à un bouton métallique de 11 mm de haute qualité. Il fournit une sortie de tension très précise ainsi que l'information numérique de la position du bouton via un convertisseur ADC 12 bits haute résolution.

Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



La sortie du potentiomètre est envoyée à une entrée non inverseuse d'un amplificateur opérationnel OPA344 à alimentation unique rail à rail, de Texas Instruments™. Cet amplificateur opérationnel est un choix parfait pour cette conception, car il permet un fonctionnement rail à rail, utilise une seule alimentation de 5 V et possède un gain unitaire stable. L'OPA344 est utilisé comme buffer, fournissant une impédance d'entrée et de sortie constante. Sans ce buffer, une impédance variable affecterait la tension de référence. La tension de référence IC peut fournir moins de 10 mA, avec une chute de tension significative pour les courants de sortie dépassant 2 mA. Par conséquent, l'OPA344 assure une bonne stabilité du circuit.

La deuxième section de ce module Click Board ™ se compose du MCP3201 IC, un ADC 12 bits bien connu de Microchip™. Les bornes d'extrémité du potentiomètre sont connectées entre GND et le VREF, tandis que la tension tamponnée de l'essuie-glace est connectée à la broche IN + du MCP3201. Le VREF est également connecté à la broche d'entrée de tension de référence du MCP3201. De cette façon, toute la plage de l'ADC est toujours utilisée, quelle que soit la tension VREF choisie. Le MCP3201 a ses lignes SPI acheminées vers le mikroBUS ™ afin que les valeurs puissent être lues facilement par votre microcontrôleur.

Le Module peut être alimenté sous 3,3 V ou +5 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
