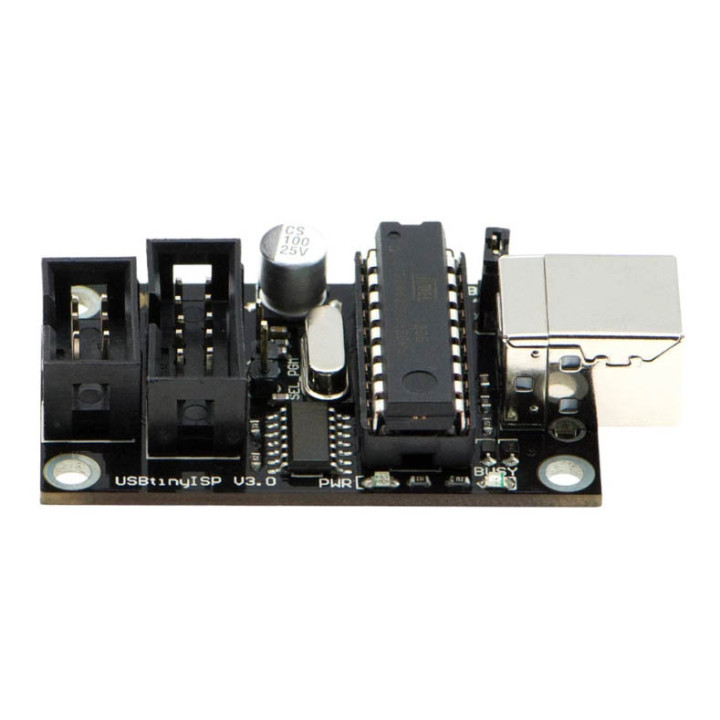

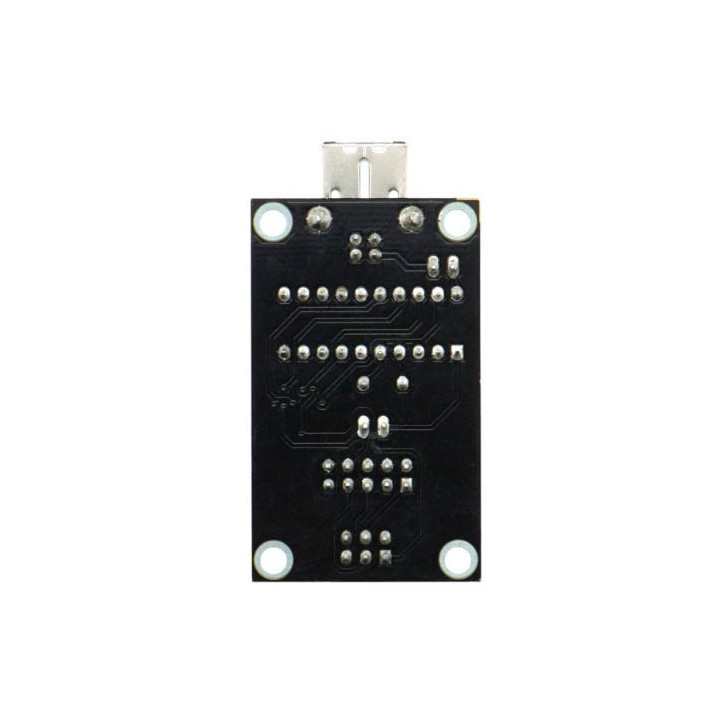

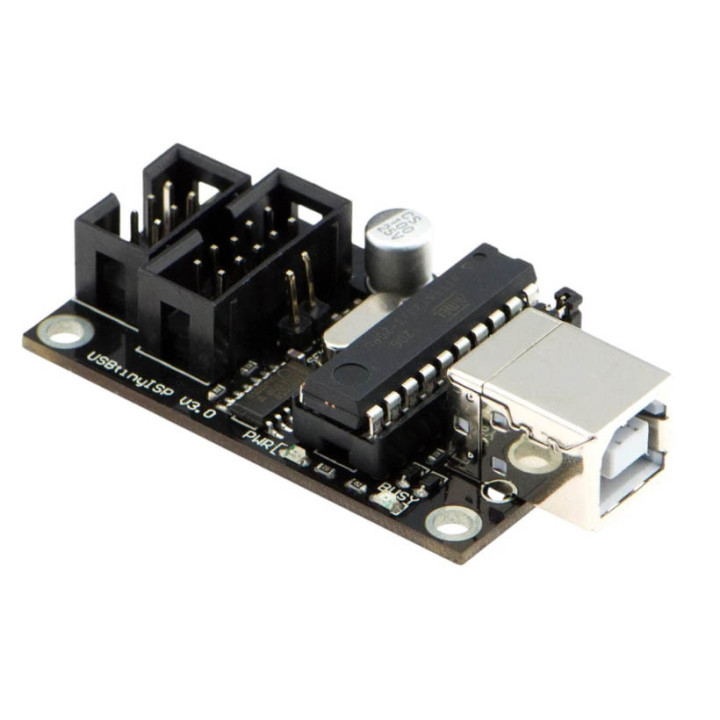

Programmateur Bootloader DFROBOT USBtiny DFR0116 pour Arduino

Le USBtinyISP (DFR0116) est un programmateur AVR USB compatible avec l'IDE Arduino. Il permet principalement de réinstaller ou mettre à jour le bootloader d'une carte Arduino qui ne démarre plus ou dont le bootloader a été corrompu. Il fonctionne avec les microcontrôleurs AVR pris en charge par AVRDUDE, notamment les ATmega168 et ATmega328.

Contenu

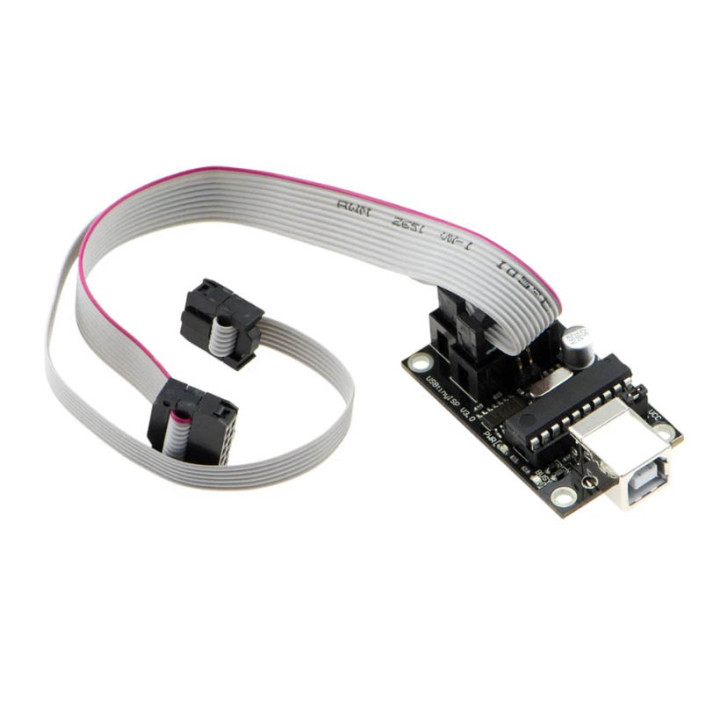

• 1 programmateur USBtinyISP
• 1 câble ISP 6 broches
• 1 câble ISP 10 broches

A quoi sert-il ?

Le USBtinyISP est un programmateur ISP (In-System Programming) pour microcontrôleurs AVR utilisant une interface USB. Il permet de :

• Programmer des microcontrôleurs AVR vierges
• Réinstaller ou mettre à jour le bootloader d'une carte Arduino
• Programmer directement des ATmega sans passer par le port USB série
• Restaurer une carte Arduino devenue inutilisable après la corruption de son bootloader
• Développer des projets AVR sans passer par un Arduino complet

Caractéristiques principales

• Interface USB pour l'alimentation et la communication
• Compatible avec l'IDE Arduino officiel
• Permet de graver ou restaurer un bootloader Arduino
• Compatible avec les microcontrôleurs AVR supportés par AVRDUDE
• Connecteurs ISP 6 broches et 10 broches
• Basé sur le projet open source USBtinyISP version 2.0

Spécifications techniques

• Alimentation :  USB
• Interface ISP : 6 broches et 10 broches
• Compatibilité : Arduino IDE
• Microcontrôleurs supportés : AVR (ATmega168, ATmega328, etc..)

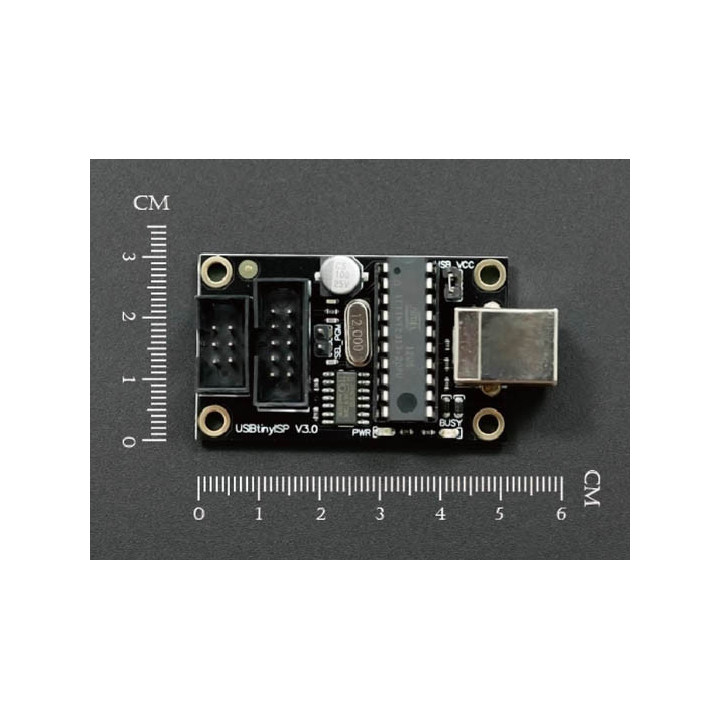

• Dimensions : 60 x 30 x 12 mm
• Accessoires fournis : Câble ISP 6 broches + Câble ISP 10 broches

Utilisation typique

1. Connecter le USBtinyISP au PC via USB
2. Installer le pilote USBtinyISP
3. Relier le programmateur à la carte Arduino via le connecteur ICSP 6 ou 10 broches
4. Ouvrir l'IDE Arduino
5. Sélectionner la carte cible dans Outils → Type de carte
6. Choisir Outils → Graver la séquence d'initialisation (Burn Bootloader) avec USBtinyISP comme programmateur
7. Attendre la fin de la programmation
