Platine PISTEP2Q pour Raspberry Pi, contrôle de moteurs pas à pas

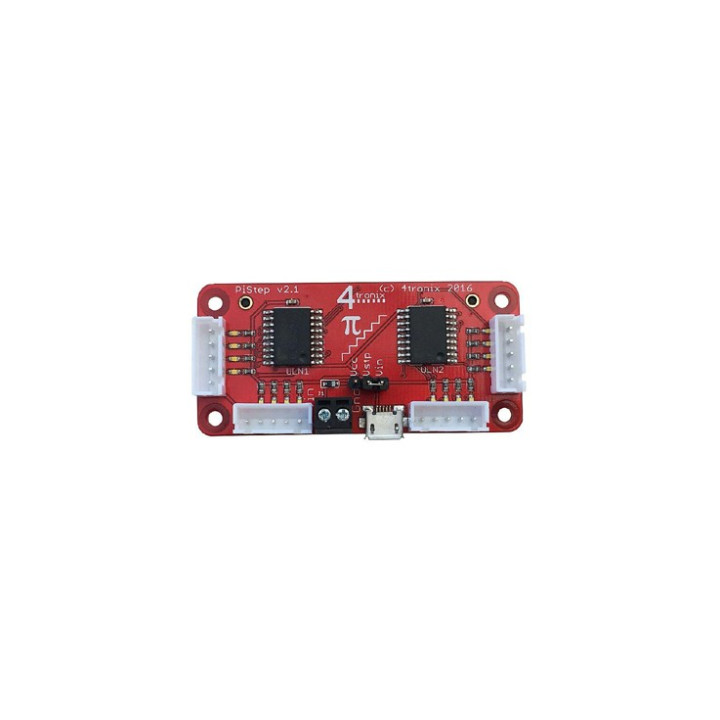

Cette platine une fois enfichée sur une plateforme Raspberry Pi™ (non livrée), vous permettra de piloter jusqu'à 4 moteurs pas-à-pas unipolaires (non inclus).

Basé sur 2 drivers ULN2803, la platine PiStep2 de chez 4tronix est spécialement conçue pour des applications robotiques sur Raspberry Pi. Pour ce faire, il vous suffira de l'enficher à l'aide de son connecteur femelle 2x20 broches sur votre Raspberry Pi (non livrée) et d'utiliser la librairie Python ou Scratch (téléchargeable) pour piloter 4 moteurs pas-à-pas de 5 fils (unipolaire uniquement).

- La platine ne fonctionne pas avec des moteur pas-à-pas bipolaires
- Pour piloter 4 moteurs pas-à-pas compter 4 ports GPIO par moteur soit 16 GPIO max.


L'alimentation des moteurs peut être faite soit: (sélection par cavalier):
- En 5 Vcc depuis une alimentation externe (non livrée) sur le connecteur microUSB dédié
- de 5 Vcc à 9 Vcc depuis une sources d'alimentation externe sur des bornes à vis





Exemple d'utilisation (platine Raspberry Pi et moteurs non livrés)

Attention pour une utilisation sur une Raspberry Pi 3B+/4 l'utilisation de 4 entretoises (proposées en option) est indispensable afin d'éviter que la platine ne vienne en contact avec le connecteur PoE de la Rasperry Pi.

Caractéristiques:
- Alimentation à prévoir: au choix 5V sur connecteur microUSB ou 5V à 9V max.
  sur bornes à vis (sélection par cavalier)
- 1 connecteur femelle 2 x 20 broches (pour surélever le module)
- Pilotage jusqu'à 4 moteurs pas-à-pas unipolaire (5 fils)
- 4 connecteurs 5 broches (pour vos moteurs)
- Compatible toutes Raspberry Pi (avec connecteur 40 broches)
- Version 2.3
