Bénéficiant d'une technologie sur substrat céramique, le RC-TASK2-868 est un émetteur radio miniature "AM" 868,30 MHz au format DIL (avec entrée pour antenne externe) stabilisé par PLL.
Récepteur 868,35 MHz RC-RXASK-868 superhétérodyne Images

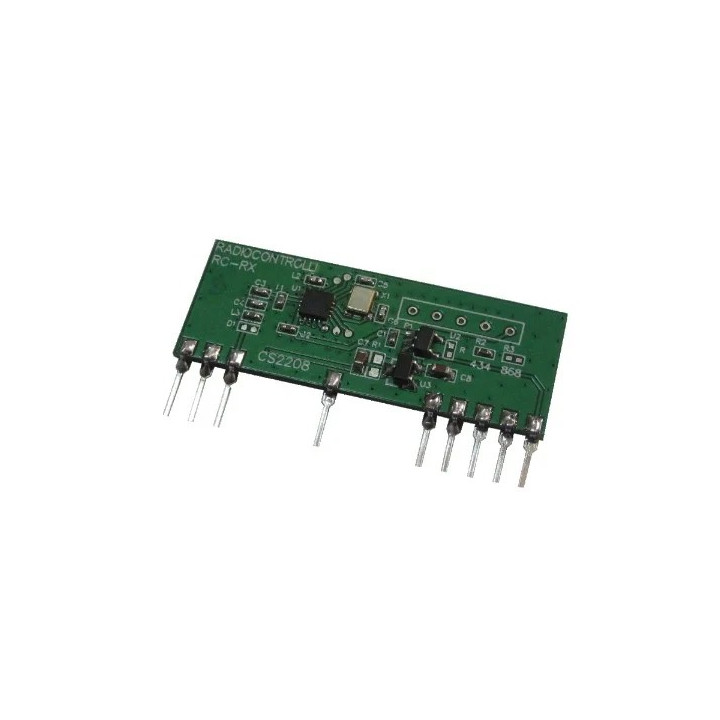

Récepteur 868,35 MHz RC-RXASK-868 superhétérodyne
Le RC-RXASK-868 est un récepteur superhétérodyne doté d'une stabilisation par PLL. Il bénéficie d'une sensibilité d'environ -110 dBm sur antenne 50 ohms.
Prix :
5,44 €
TTC
Dont 0,04 € d'eco-participation
Une entrée "Power-Down" permet lorsqu'il n'est pas nécessaire de l'utiliser d'abaisser sa consommation aux alentours de 100 nA.
Conçu pour fonctionner en modulation d'amplitude (AM), il présente une grande stabilité en fréquence vis-à-vis des vibrations mécaniques, des manipulations et des variations de température grâce à son inductance imprimée sur substrat céramique ajustée au laser.
Ce dernier est compatible avec de nombreux émetteurs 868.30 MHz.
Applications
- Systèmes de sécurité sans fil
- Systèmes d'alarme pour automobile
- Télécommande pour portail
- Retransmission de détecteur
|
Désignations |
Min. |
Typ. |
Max. |
Unité |
|
Tension d'alimentation |
4,5 |
5,5 |
VCC |
|
|
Consommation (Mode RX) |
5,0 |
6,0 |
mA |
|
|
Consommation (Mode Shut Down) |
100 |
nA |
||
|
Sensibilité RF |
-108 |
-110 |
-112 |
dBm |
|
Débit de donnée max. |
4,8 |
Kbit/s |
||
|
Bande passante RF 3dB |
±150 |
KHz |
Description des broches
1 VCC
2 GND
3 IN (Antenne)
7 GND
11 GND
12 NC (non utilisé)
13 NC (non utilisé)
14 OUT (Sortie Data)
15 PD* (activation/désactivation RX)
*PD à 0V --> RX OFF
PD à 5V --> RX ON
Produits associés
- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation ( mais ce dernier ne peut plus être commandé ).
- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation ( mais ce dernier ne peut plus être commandé ). Produit de remplacement RC-TASK2-868
