Récepteur AM 433 MHz RCRXASK433 superhétérodyne stabilisé PLL Images

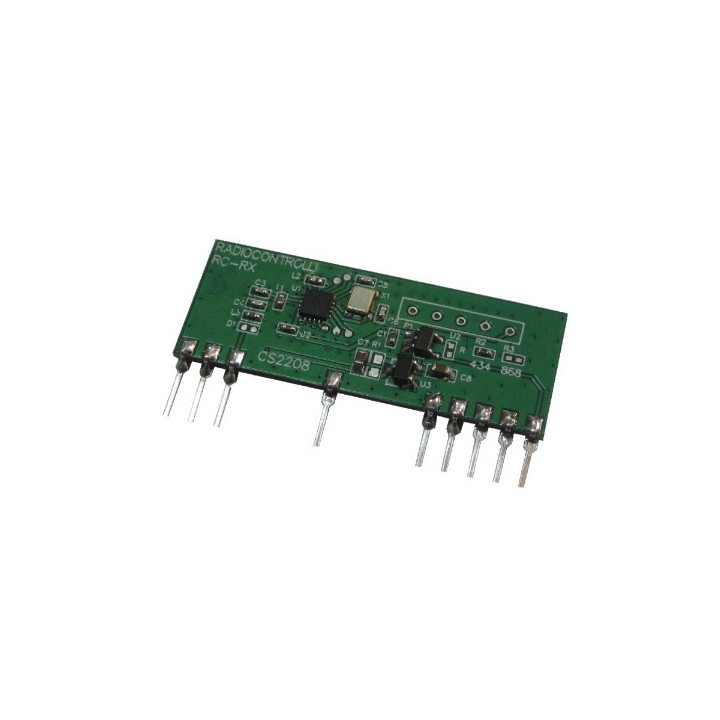

Récepteur AM 433 MHz RCRXASK433 superhétérodyne stabilisé PLL
Bénéficiant d'une technologie sur substrat céramique, le RC-RXASK-433 est un récepteur "AM" 433.92 MHz (avec entrée pour antenne externe) superhétérodyne stabilisé par PLL.
Prix :
4,84 €
TTC
Dont 0,04 € d'eco-participation
Bénéficiant d'une technologie sur substrat céramique, le RC-RXASK-433 est un récepteur "AM" 433.92 MHz (avec entrée pour antenne externe) superhétérodyne stabilisé par PLL.
Ce dernier est conçu pour fonctionner en modulation d'amplitude (AM). Sa sortie pour antenne extérieure (non livrée) et son implantation de type "SIL" le prête à de multiples cas d'applications dans le cadre de réalisation de télécommandes ou d'émetteurs divers.
Ce module devra être associé à un circuit intégré de décodage ou à un microcontrôleur effectuant un décodage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).
Nous proposons également au bas de la page une sélection complète d'émetteurs radio compatibles avec le RC-RXASK-433.
Applications
- Systèmes d'alarme pour maison
- Systèmes d'alarme pour automobile
- Télécommande pour portail
- Retransmission de détecteur
|
Désignations |
Min. |
Typ. |
Max. |
Unité |
|
Tension d'alimentation |
4,5 |
5,5 |
VCC |
|
|
Consommation (Mode RX) |
5,0 |
6,0 |
mA |
|
|
Consommation (Mode Shut Down) |
100 |
nA |
||
|
Sensibilité RF |
-108 |
-110 |
-112 |
dBm |
|
Débit de donnée max. |
4,8 |
Kbit/s |
||
|
Bande passante RF 3dB |
±150 |
KHz |
Description des broches
1 VCC
2 GND
3 IN (Antenne)
7 GND
11 GND
12 NC (non utilisé)
13 NC (non utilisé)
14 OUT (Sortie Data)
15 PD* (activation/désactivation RX)
*PD à 0V --> RX OFF
PD à 5V --> RX ON
