Récepteur GPS GNSS EM-506N5

Le module EM-506N5 est un récepteur GPS GNSS haute sensibilité (jusqu'à -165 dB) avec antenne intégrée doté d'une consommation et dimensions réduites (30 x 30 mm) qui pourra s'interfacer facilement en UART (niveau 5Vcc) depuis votre microcontrôleur à prévoir (Arduino® par exemple).

Multi localisation (GPS, GLONASS, Galileo, BeiDou et QZSS) il est prévu pour fonctionner de 4,5 à 6,5 Vcc et s’interface simplement en UART (supporte NMEA 0183 V3.01 ou V4.1) avec un microcontrôleur (niveau 5Vcc) ou un ordinateur (prévoir dans ce cas un étage d'adaptation à base de MAX232). Le module dispose d’une Led de contrôle indiquant les différents états (allumée lors de la recherche de position et clignotante, lorsque la position a été trouvée).

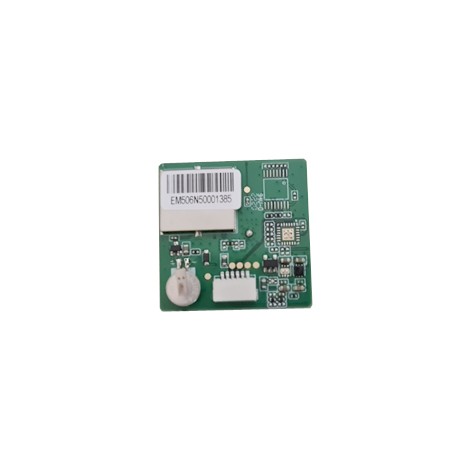

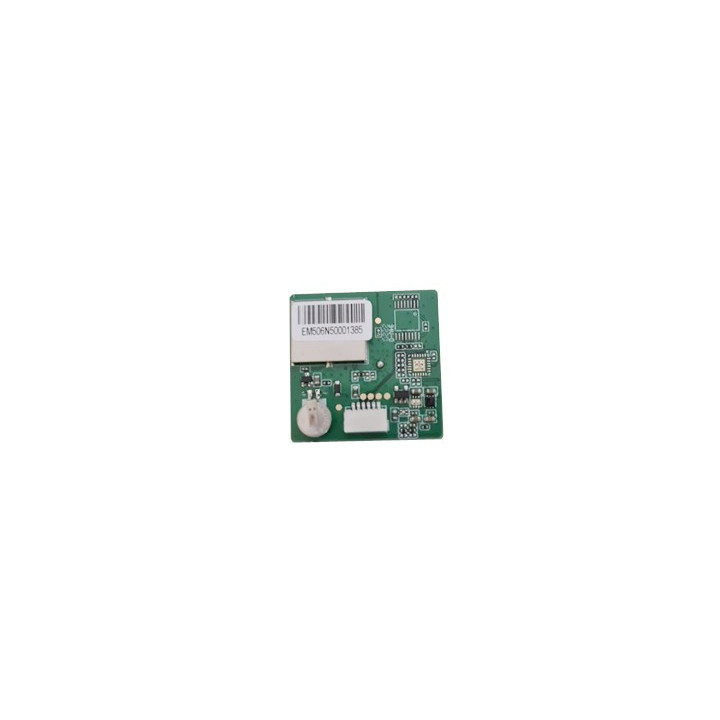

Une "super capacité" de sauvegarde (au dos du module) est également intégrée au module.

Le module GPS EM-506N5 dispose d’une sortie sur un connecteur JST 6 points . Il vous faut ajouter un câble optionnel (avec connecteur JST 6 point femelle à chaque extrémité) pour pouvoir vous raccorder au module. nous proposons 2 modèles en bas de page.

Nous proposons en option: connecteur mâle pour CI, câbles et autres platines de raccordement.


Caractéristiques:

• Récepteur multi localisation GPS/GLONASS/Galileo/BeiDou/QZSS
• Antenne intégrée
• Alimentation: 4.5 Vcc à 6.5 Vcc
• Consommation: 36 mA max.
• Sensibilité: - 165 dB (-148 dB en Cold Start)
• Vélocité max.: < 500 m/sec.
• Altitude max.: < 18.000 mètres
• Accélération max.: < 4 g
• Temps de réacquisition: 0.1 sec.
• Hot Start: < 1 sec.
• Warm Start: < 15sec.
• Cold Start: < 35 sec.
• Interface UART
• Supporte NMEA 0183 V3.01 / V4.1 (GGA, GSA, GSV, RMC, VTG, GLL, ZDA, GRS, GST)
• Supporte SBAS (WASS, EGNOS, MSAS, GAGAN)
• Supporte le protocole OSP
• Dimensions 30 x 30 x 8 mm
