Platine PIPICORELAIS pour Raspberry Pi Pico avec 4 relais Images

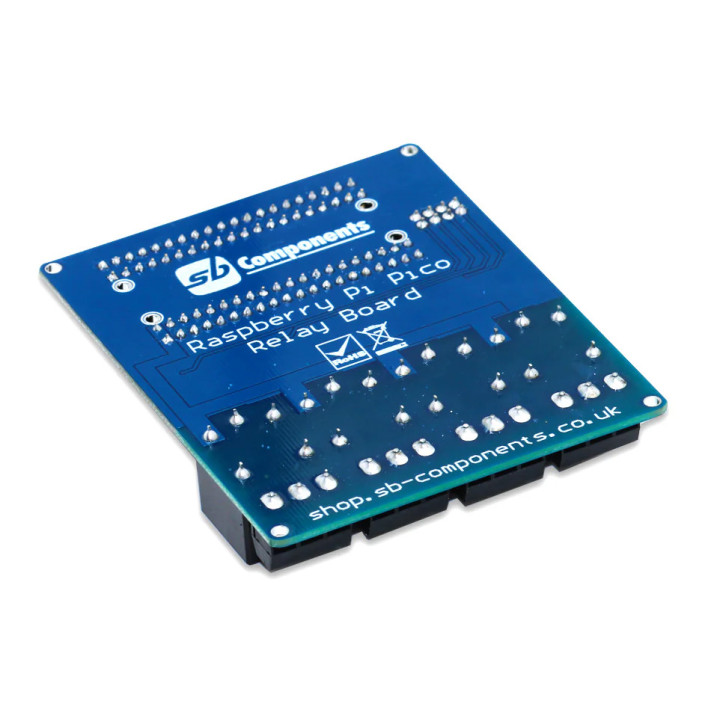

Platine PIPICORELAIS pour Raspberry Pi Pico avec 4 relais
Spécialement conçue pour le module Raspberry Pi Pico (non livré), cette platine d'extension vous permettra de disposer de 4 sorties relais (à raccordement sur borniers à vis).
Prix :
26,40 €
TTC
Dont 0,02 € d'eco-participation

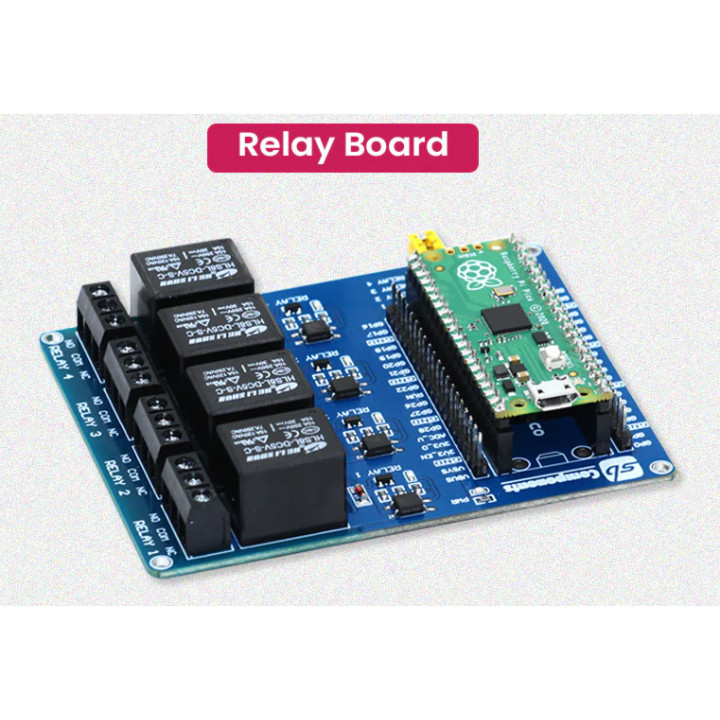

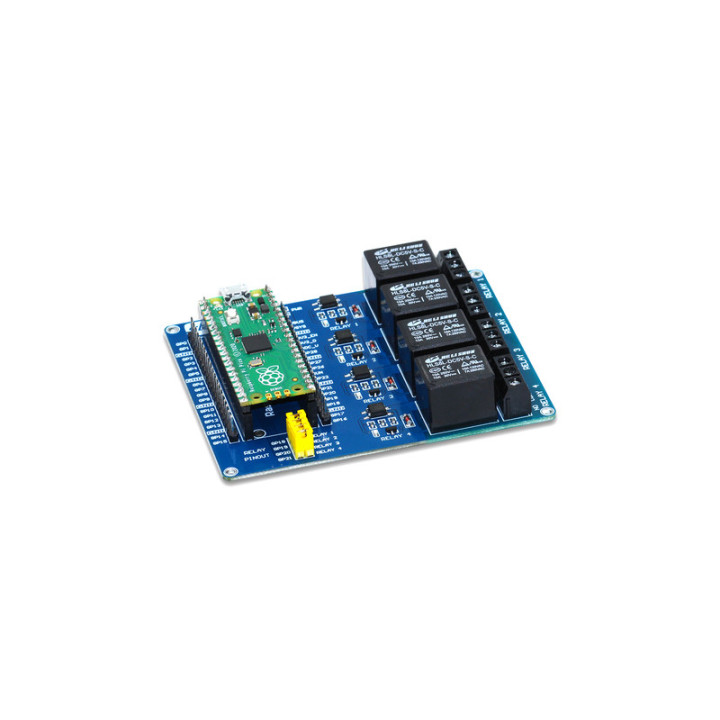

Livrée seule, cette platine sera parfaite pour piloter 4 dispositifs externes basse tension (moteur CC, ventilateur, ruban Led, etc..) depuis une carte Raspberry Pi Pico (non livrée). A ce titre la platine est pourvue d'un double connecteur femelle destiné à recevoir votre carte Raspberry Pi Pico.
Une fois insérée, l'ensemble des GPIO de cette dernière pourront être récupérés sur 2 connecteurs mâles (1x20 broches) au pas de 2,54 mm.

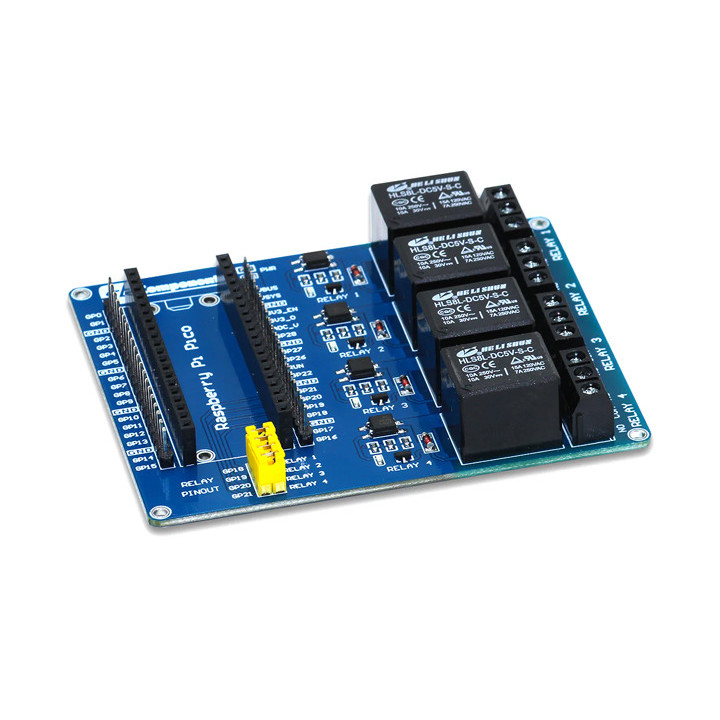

Les 4 relais indépendants (NO/NF) avec optocoupleurs disposent de Leds d'état dont les raccordements s'effectuent via des borniers à vis.
Caractéristiques:
- Avec optocoupleurs
- 4 relais (bobine 5 Vcc) NO/C/NF
- Avec Leds d'état
- Pouvoir de coupure max: 24 Vcc / 1 A *
- Raccordement des relais sur borniers à vis
- GPIO disponibles sur 2 connecteurs mâle 1x20 broches (pas 2,54 mm)
- Sélection des GPIO pour chaque relais par cavalier (GP18, 19, 20 et 21 par défaut)
- Dimensions: 93,2 x 74,4 mm
* Cette platine n'est pas conçue, ni prévue, ni autorisée pour piloter des dispositifs alimentés sous une tension supérieure à 24 V.
-
Guide de démarrageTélécharger
