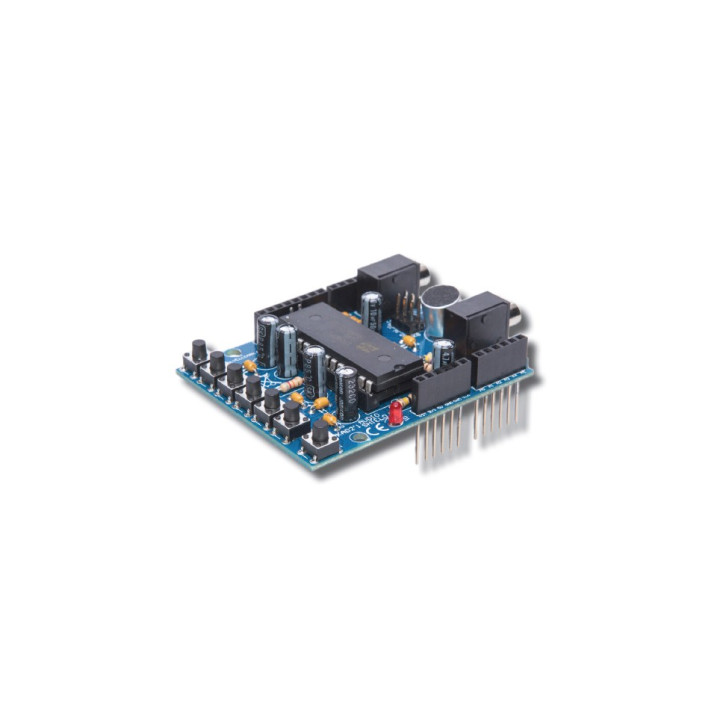

KA02 : Platine Audio shield Velleman pour Arduino

Shield en kit KA02 pour enregistrement / lecture Audio avec carte Arduino

Livrée en kit, cette platine Shield pour Arduino® (non inclus) vous permettra d'enregistrer (sur une mémoire non volatile) et de restituer un message audio (voix, musique, bruitage, etc...) d'une durée de 60 secondes.

19,89 €
TTC
16,58 € HT
Dont 0,01 € d'eco-participation
Rupture de stock
Code KA02

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Le Shield Audio en kit KA02 offre des caractéristiques impressionnantes pour l'enregistrement audio avec une fréquence d'échantillonnage de 8 kHz et une mémoire capable de stocker jusqu'à 100.000 enregistrements. Ce shield utilise un circuit intégré spécialisée ISD


Spécifications du circuit intégré ISD

Ce circuit intégré monolithique conçu pour des applications d'enregistrement et de lecture audio de haute qualité, offrant une durée de message de 60 secondes. Ce dispositif CMOS intègre plusieurs fonctionnalités essentielles, notamment un oscillateur interne, un préamplificateur pour microphone, un contrôle automatique du gain (AGC), des filtres anti-repliement et de lissage, ainsi qu'un amplificateur pour haut-parleur.

Le circuit intégré se distingue par sa capacité à stocker les enregistrements dans une mémoire non volatile intégrée, éliminant ainsi le besoin de circuits de sauvegarde d'alimentation. Cette solution est rendue possible grâce à la technologie brevetée de stockage multiniveau (MLS) de Winbond, qui permet de conserver les messages sans consommation d'énergie, avec une rétention typique de 100 ans et une endurance de 100 000 cycles d'enregistrement.

Fonctionnant avec une alimentation unique de 5 volts, il offre une interface utilisateur simplifiée via des boutons-poussoirs, permettant des opérations d'enregistrement et de lecture faciles. Le dispositif entre automatiquement en mode veille après chaque cycle d'enregistrement ou de lecture, avec un courant de veille typique de 0,5 µA, contribuant ainsi à une gestion efficace de l'énergie.

Grâce à sa conception intégrée, l'ISD1212 facilite la configuration de sous-systèmes d'enregistrement/lecture avec un minimum de composants externes, tels qu'un microphone, un haut-parleur, quelques composants passifs et une source d'alimentation. Cette intégration simplifie le développement de solutions audio compactes et fiables pour diverses applications, y compris les systèmes d'alarme, les jouets interactifs et les dispositifs d'assistance vocale.



Spécifications du Shield Audio en kit KA02

  • Fréquence d'échantillonnage audio: 8 kHz
  • Utilise la broche 10 comme une chip select sur une carte Arduino® UNO
  • Utilise les broches ICSP comme une connexion série au shield sur un Arduino® pour libérer les broches I/O
  • Cycle max. enregistrement mémoire: 100.000 enregistrements
  • Dimension de la carte: 80 x 55 x 30 mm
