Shield contrôleur servomoteurs DSSCX18S pour Arduino et Raspberry Pi Images

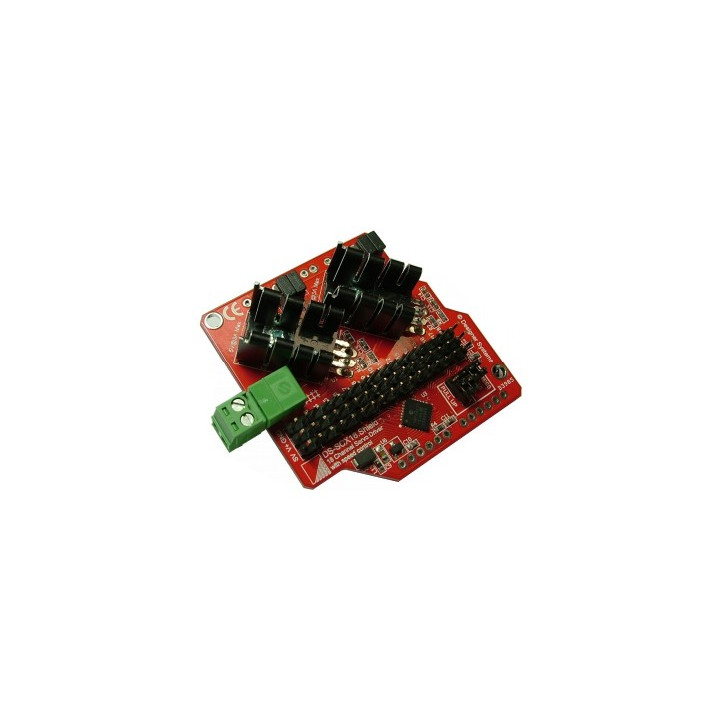

Ce shield pour Arduino® ou Raspberry Pi vous permettra de pouvoir piloter jusqu'à 18 servomoteurs (avec gestion de leur vitesse et position) au moyen d'ordres simples à lui envoyer via un bus I2C™.
Pour utiliser la platine Shield contrôleur servo DS-SCX18.S sur un arduino®, il vous faudra prévoir un connecteur 8 broches et 3 connecteurs 6 broches (non inclus - voir modèles en bas de page).
La platine dispose également d'un double étage de régulation vous permettant de générer une tension de 5 V / 3A pour vos servomoteurs via une source externe de 7,2 à 8,4 V (comme des accus par exemple).

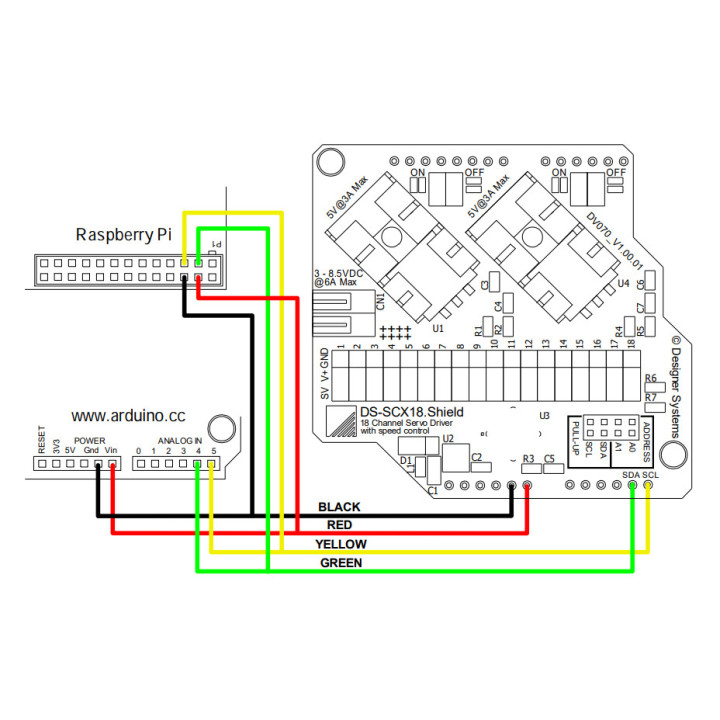

La platine peut également être facilement utilisée avec une platine Raspberry-Pi™ (B) / (A+) / (B+) / (2) (la platine DS-SCX18.S ne pourra toutefois pas s'enficher sur la platine Raspberry-Pi™).
La platine DS-SCX18.S est livrée seule (sans servomoteur, ni alimentation, ni connecteur).
