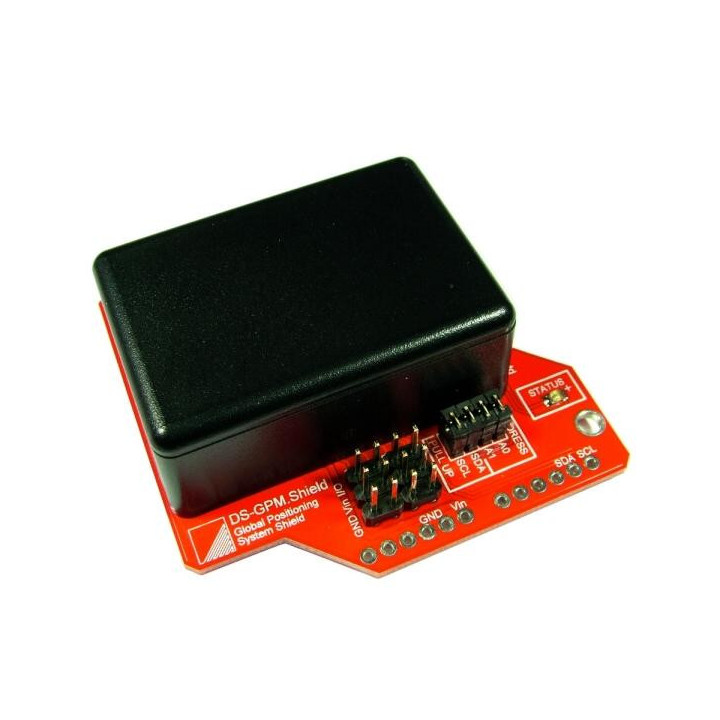

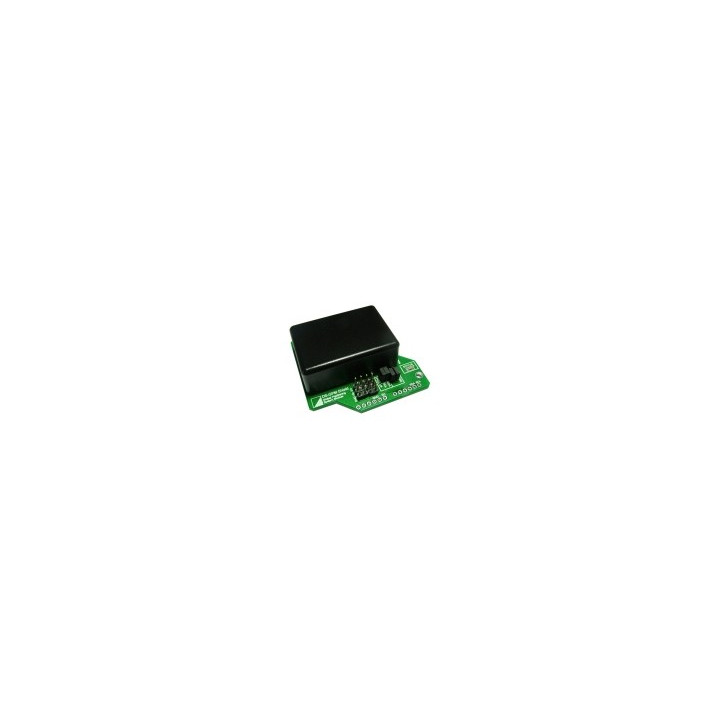

Shield GPS à pilotage I2C DS GPMS pour arduino Uno Images
Conçu pour s'enficher sur un Arduino Uno, ce shield est un récepteur GPS pilotable via une liaison I2C™. Son recours vous permettra de laisser le port série de votre Arduino libre afin de pouvoir l'exploiter pour un autre usage.
Conçu pour s'enficher sur un Arduino Uno, le shield DS GPMS est un récepteur GPS pilotable via une liaison I2C™. Son recours vous permettra de laisser le port série de votre Arduino libre afin de pouvoir l'exploiter pour un autre usage.
Capable de capter jusqu'à 99 satellites, le module décodera et stockera les informations de ces derniers dans des registres indépendants qu'il vous sera possible de consulter à volonté.
Ainsi vous pourrez à tout moment connaître très simplement:
- La latitude.
- La longitude.
- L'altitude.
- L'heure (H:MM:SEC) et la date (UTC).
- La vitesse de déplacement du module.
- Son cap.
- Les satellites détectés.
Le module dispose également d'une entrée de conversion analogique/numérique (résolution 8 bits) et de 4 ports d'entrée/sortie tout-ou-rien pouvant être très simplement exploités par le biais du port I2C™.
Prévoir l'acquisition et le soudage de 2 connecteurs 6 points et de 2 connecteurs 8 points (proposés dans la colonne de droite) afin de pouvoir enficher cette platine sur la base Arduino®.
