Shield Dual MC33926 Motor Driver pour Raspberry Images

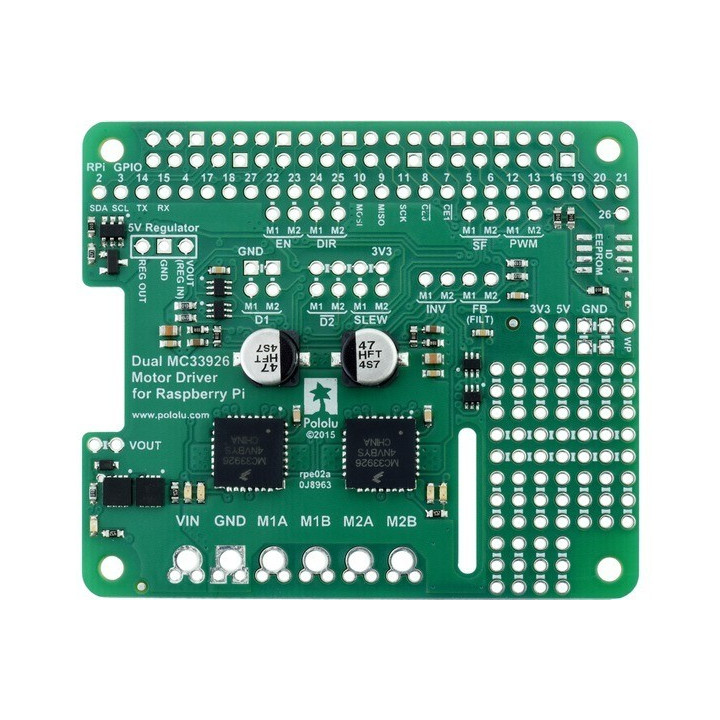

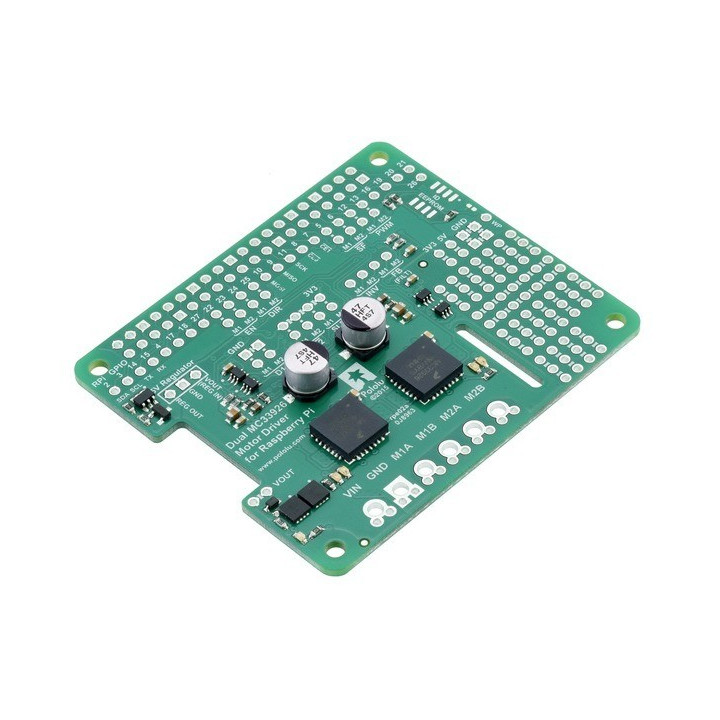

Shield Dual MC33926 Motor Driver pour Raspberry
Cette platine vous permettra de piloter 2 moteurs cc de 5 à 24 V (jusqu'à 3 A max. par moteur) depuis une platine Raspberry Pi ( A+/3B+/4 - non livrée) grâce à 2 drivers de puissance MC33926 (pont en H).
Prix :
76,80 €
TTC
Dont 0,01 € d'eco-participation
Cette platine vous permettra de piloter 2 moteurs cc de 5 à 24 V (jusqu'à 3 A max. par moteur) depuis une platine Raspberry Pi ( A+/3B+/4 - non livrée) grâce à 2 drivers de puissance MC33926 (pont en H).

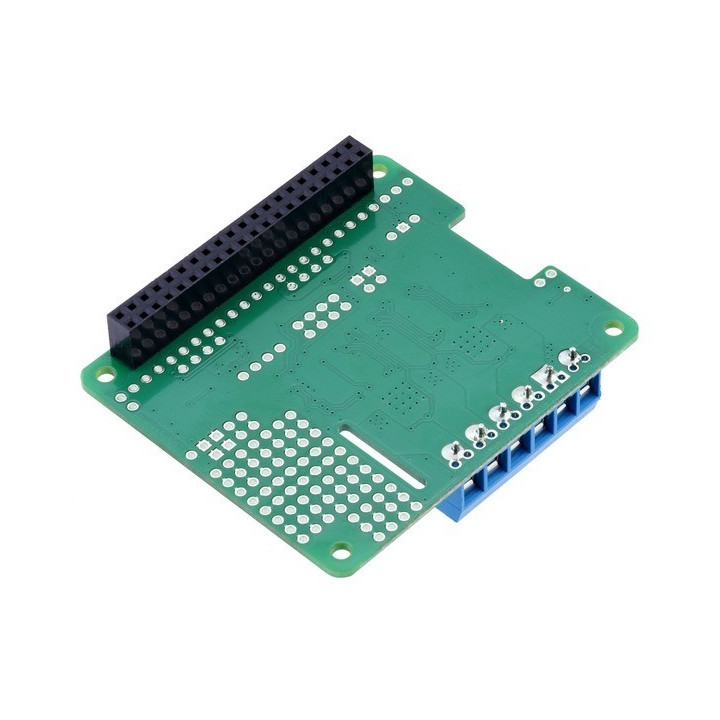

Bien que livrée en partie montée, la platine nécessite que vous soudiez 4 borniers et 1 connecteur femelle.
La platine vous permettra également de récupérer les ports GPIO de votre Raspberry Pi et de disposer d'une mini zone de prototypage (pour y souder divers composants additionnels).

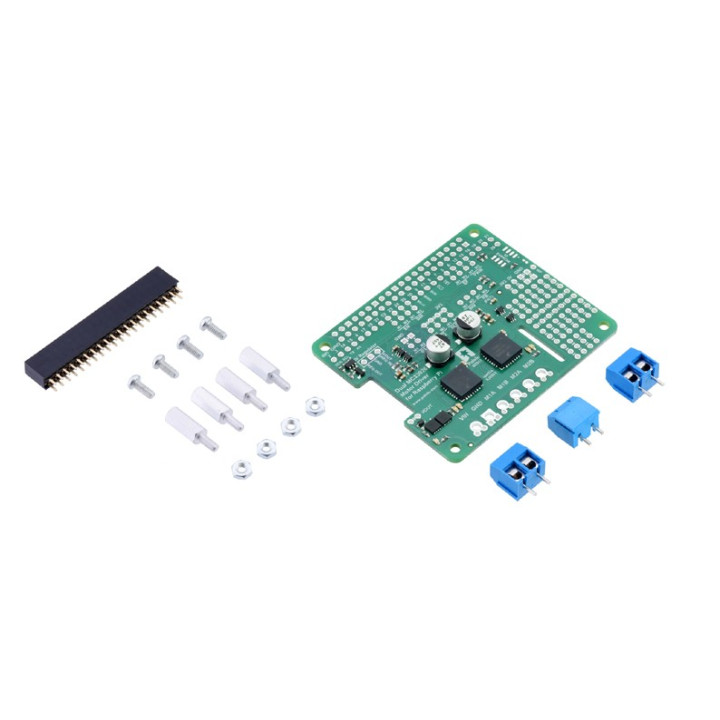

- La platine est livrée avec 4 entretoises, 4 vis et 4 écrous.

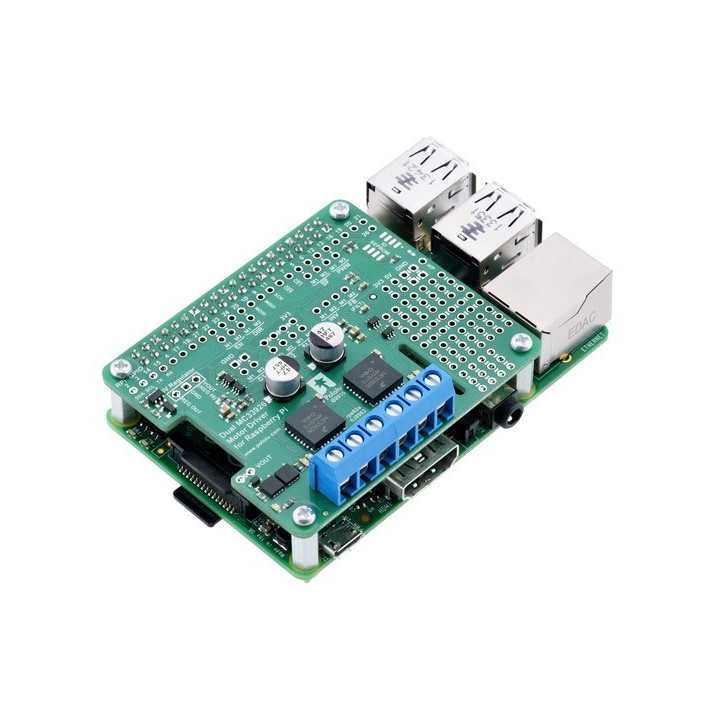

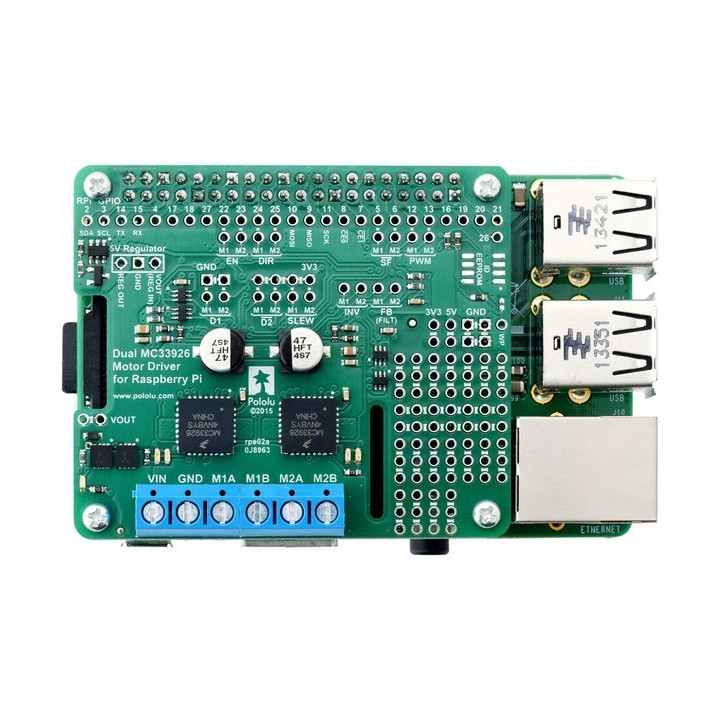

Exemple d'application (moteurs, platine Raspberry Pi et pack d'accus non inclus)
Caractéristiques:
- Drivers moteur: MC33926
- 2 sorties moteur
- Alimentation: 5 à 28V
- Courant admissible par moteur: 3A max. *
- Fréquence PWM max.: 20 KHz
- Protection contre les inversions de polarité: oui
- Dimensions: 65 x 56 mm
- Poids: 14 g
- Non compatible avec les anciennes Raspberry PI A ou B (du fait du brochage différent)
* Nécessite une source d'alimentation externe adéquate
-
Datasheet du moduleTélécharger
