Shield I2C pour afficheur LCD 2x16 pour Arduino

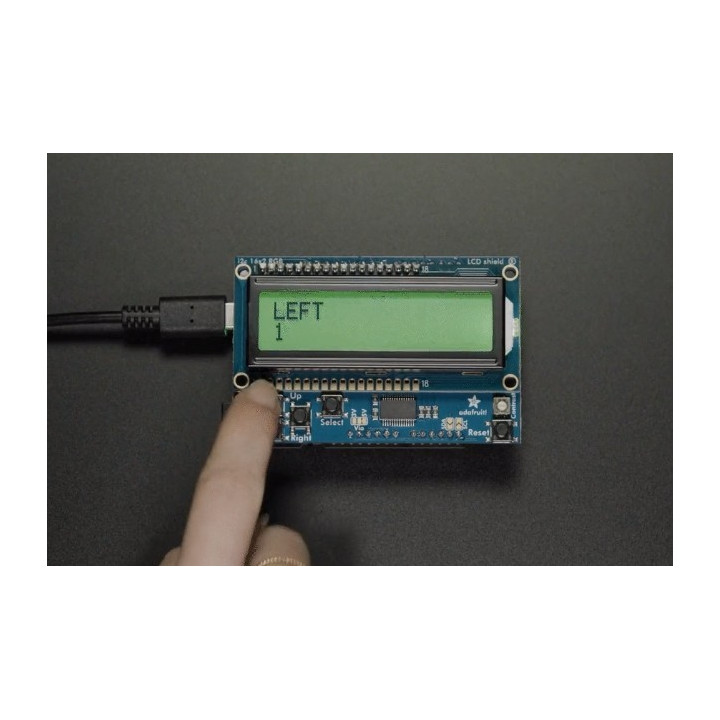

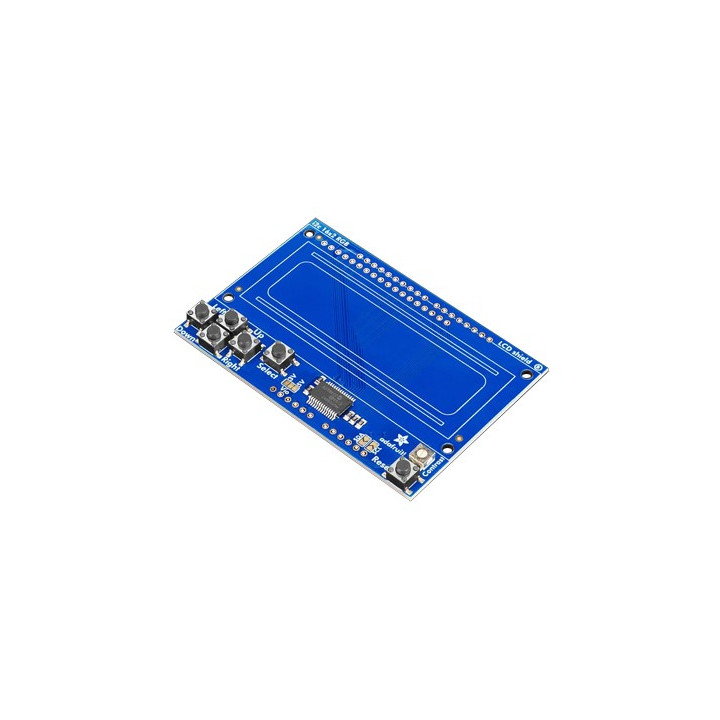

Cette platine Shield à enficher sur un module Arduino® (non livré) permet de souder et de piloter en I2C un afficheur LCD 2x16 caractères (non livré). Elle intègre également 6 boutons poussoirs.

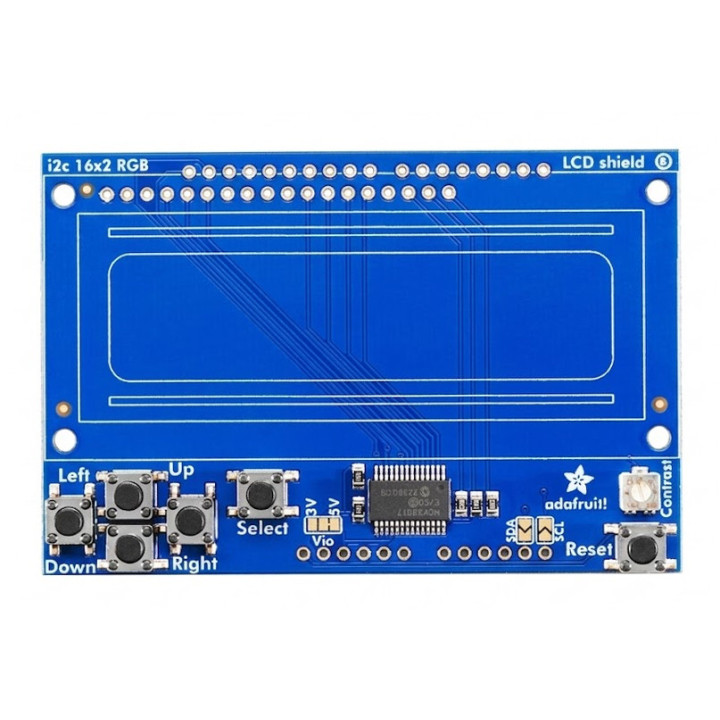

Cette platine Shield prévue pour être enfichée sur une carte Arduino® (non livrée), permet de souder et de piloter en I2C un afficheur LCD 2x16 caractères (non inclus) avec gestion du rétroéclairage. Elle intègre également six boutons poussoirs dont quatre boutons de direction, un bouton de sélection et un bouton de Reset.
Note: le pilotage ne nécessite que 2 broches sur votre Arduino® (grâce au pilotage via un bus de communication I2C™) alors que certains produits similaires monopolisent 8 broches de votre Arduino® !

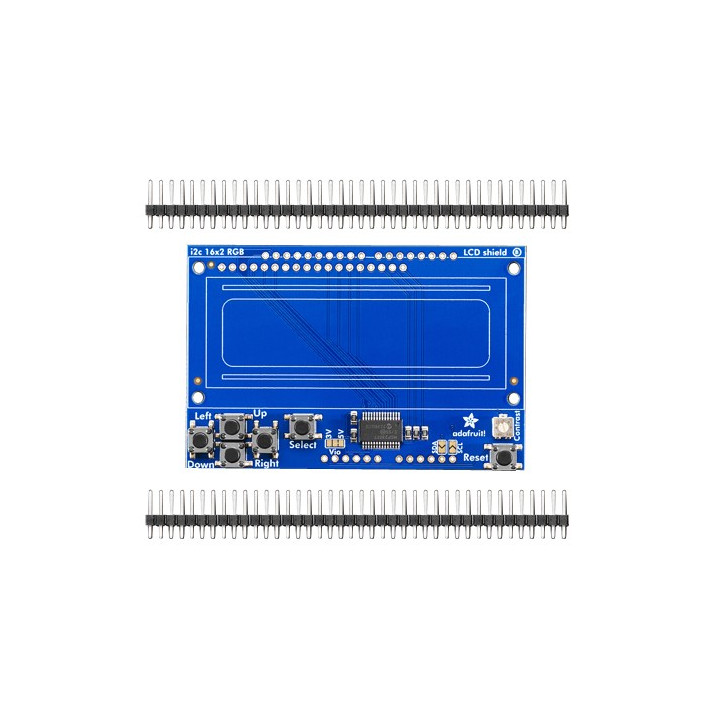

- La platine est livré avec 2 connecteurs mâles (sécables) au pas de 2,54 mm, à souder par vos soins.
Attention l'afficheur n'est pas inclus avec la platine shield (nous en proposons en option) et sera à souder par vos soins
Caractéristiques:
- Compatible avec afficheur LCD 2x16 caractères (connecteur en haut à gauche)
- Compatible avec rétroéclairage monochrome ou RVB
- 5 boutons poussoirs libre d'utilisation (4 de direction et 1 de sélection)
- 1 boutons reset
- Interface I2C (adresse 0x20)
- Utilise seulement 2 broches (SDA et SCL)
- Livré avec 2 connecteurs mâles à souder (pas 2,54 mm)
- Contraste réglable
- Dimensions: 81,28 x 53,34 mm
-
Guide de montageTélécharger
-
Guide de démarrageTélécharger
-
Datasheet du moduleTélécharger
