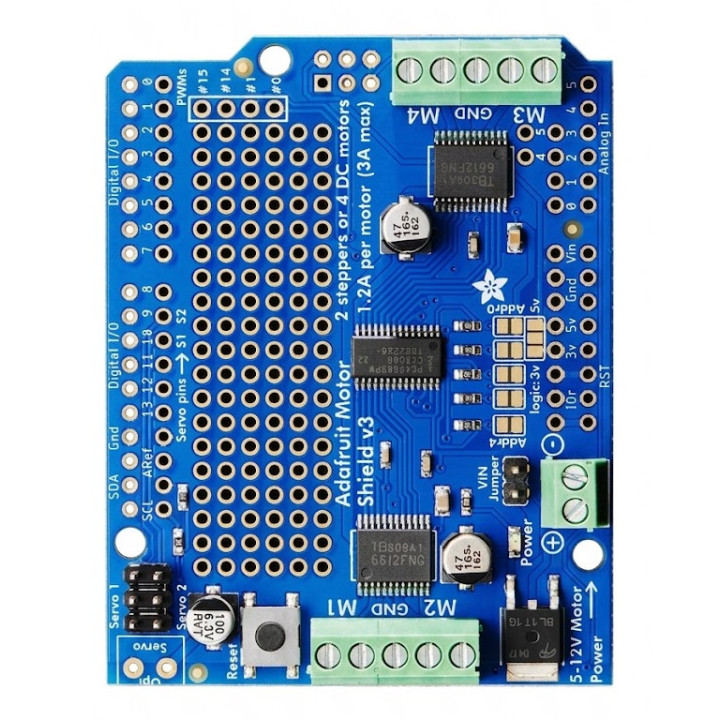

Shield moteur 1438 pour Arduino permettant de contrôler jusqu'à 64 moteurs Images
Ce shield pour carte Arduino® vous permettra de piloter des moteurs "cc" (4,5 à 13,5 Vcc / 1.2 A max.), des servomoteurs (sous 5 Vcc) ou des moteurs pas-à-pas (unipolaire ou bipolaire).

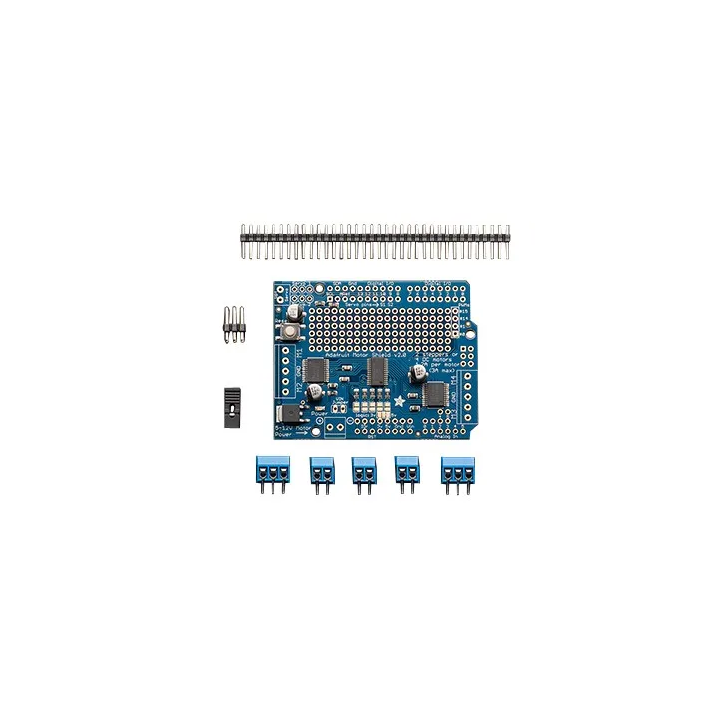

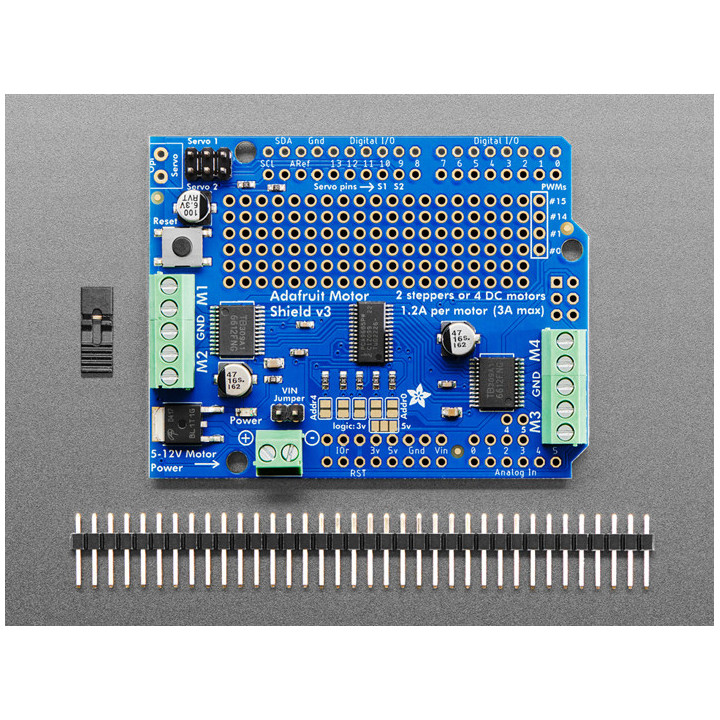

Le shield moteur pour Arduino est livré seul (sans moteur, ni servo). Bien que livré monté, il vous faudra souder les borniers et les connecteurs mâle/mâle.
La platine est adressable et "empilable", c'est à dire que vous pourrez monter jusqu'à 32 platines "ADA1438" sur un même montage (ce qui vous permettrait de piloter jusqu'à 64 moteurs pas-à-pas ou 128 moteurs "cc").
Le pilotage de la carte s'effectue via une liaison I2C (des exemples de programme sont disponibles pour les arduino®).
Caractéristiques:

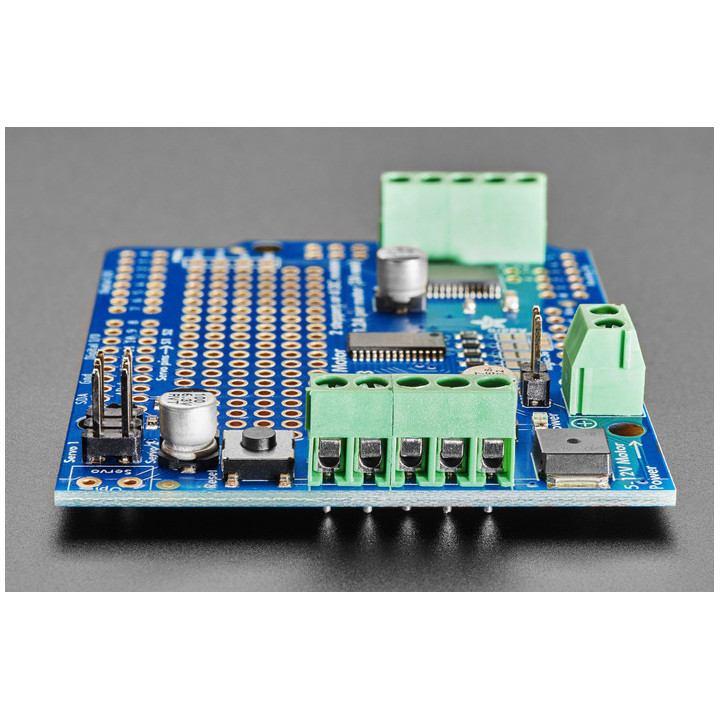

- Raccordement sur borniers à vis
- Consommation max. des moteurs: 1,2 A
- Sorties pour pilotage de 2 servos, de 4 moteurs "cc" et 2 moteurs pas-à-pas (tous les servomoteurs, les moteurs et les moteurs pas-à-pas ne sont pas raccordables en même temps à la platine)

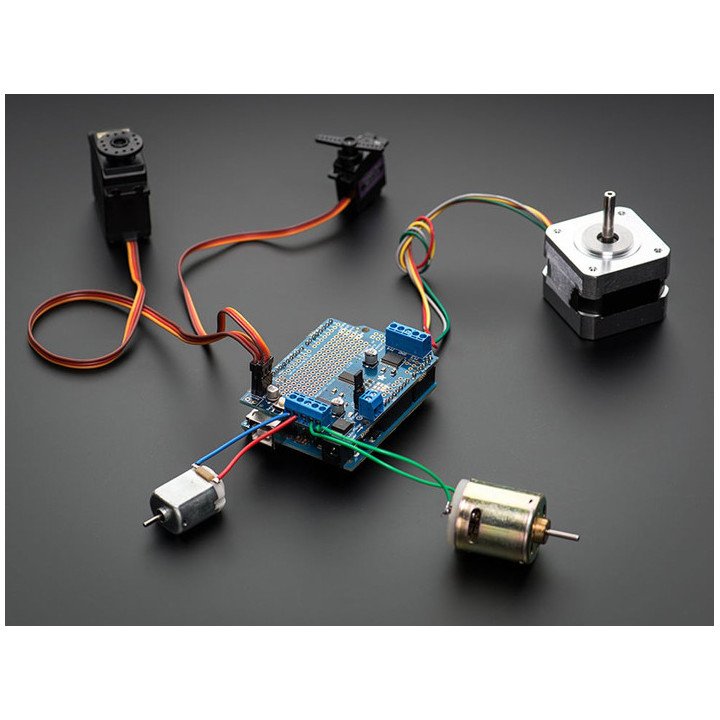

Exemple d'application (Arduino® Uno, moteur, moteur pas-à-pas et servomoteur non inclus)

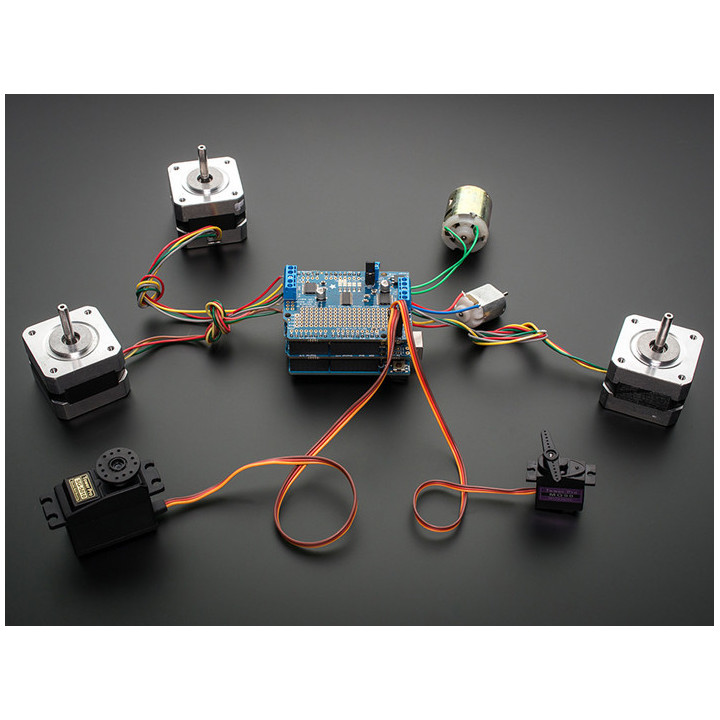

Exemple d'application avec 2 platines ADA1438 (Arduino® Uno, moteurs, moteur pas-à-pas et servomoteur non inclus).
