Shield Multi Camera Adapter B0074 pour Arduino et Raspberry Pi Images

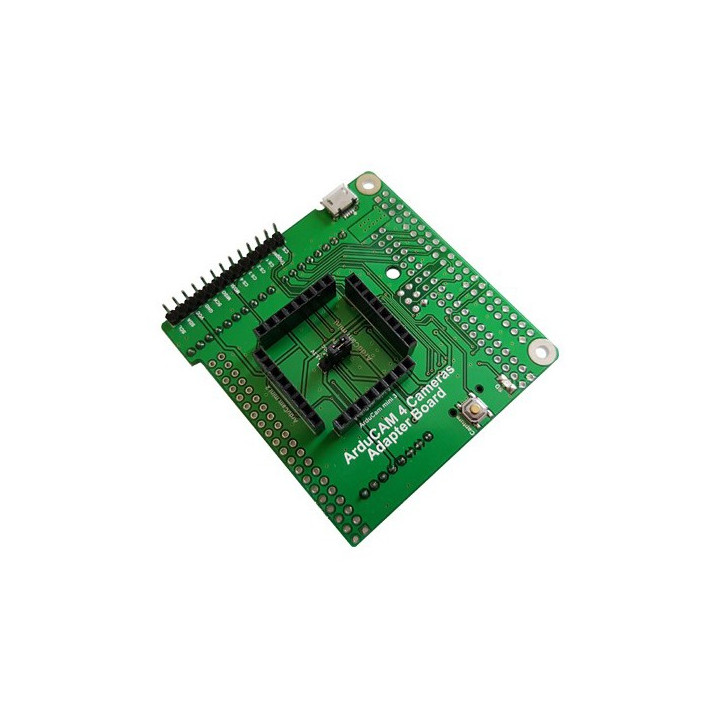

Livré seul, ce Shield ArduCAM est destiné à être inséré sur une carte Arduino® Unu R3 (également compatible avec Rapberry PI et Beagle Bone). Il permettra de gérer jusqu'à 4 caméras via une liaison SPI/I2C pour une vision à 360°. Il intègre un bouton de prise de vue ainsi qu'un connecteur pour carte microSD™ pour le stockage des photos.
Le module Shield ArduCAM Multi-Camera Adapter pour Arduino® (non livré), sera idéal pour piloter jusqu'à 4 caméras MINI ArduCAM (non livrées).
Ces dernières viendront s'insérer sur 4 supports femelles prévus sur le dessus du Shield (comme sur la photo-ci dessous).
Le tout vous permettra d'effectuer des prises de vues panoramique 360°. Idéal pour robotique, caméra connectée (IoT), etc... dont vous pourrez stocker les images sur une carte mémoire microSD (en option) à insérer dans le support intégré sous la platine. Un connecteur micro USB permettra d'alimenter la platine (cordon à prévoir) et un bouton poussoir permet également d'effectuer des captures d'images.
Bien que prévu pour fonctionner directement sur une platine Arduino® Uno R3 (ou compatible), il vous sera possible en soudant un connecteur femelle 2x20 contacts (proposé en option) pour piloter le module Multi-Camera depuis une platine Raspberry Pi ou BeagleBone.
Important: pour obtenir une vision panoramique 360° optimale, il est nécessaire de changer la focal/lentille de vos caméras pour un meilleur résultat (utiliser le modèle LS-30180 fisheye, proposée en option). Une fois vos images récupérées, copiez les sur votre ordinateur et utiliser un logiciel de virtualisation panoramique 360° comme KRPano, Pano2VR, Kolor Panotour & Panotour Pro, Flash Panorama Player & Flashificator, PTGui, Saladoplayer ou autres logiciels similaires.
Caractéristiques:
- Interface : I2C / SPI
- Nombre d'entrée caméra: 4 (sur connecteurs femelles 1x 8 contacts)
- Caméra supportée: ArduCAM mini (2 ou 5 Mpx)
- Entrée alimentation: via connecteur microUSB (câble non livré)
- Cavalier de sélection: 3,3V ou 5Vcc
- Slot microSD pour stockage des images (carte non livrée)
- Format Shield Arduino® Uno R3
- Compatible Raspberry PI et Beagle Bone (en utilisant un connecteur femelle 2x20 briches)
