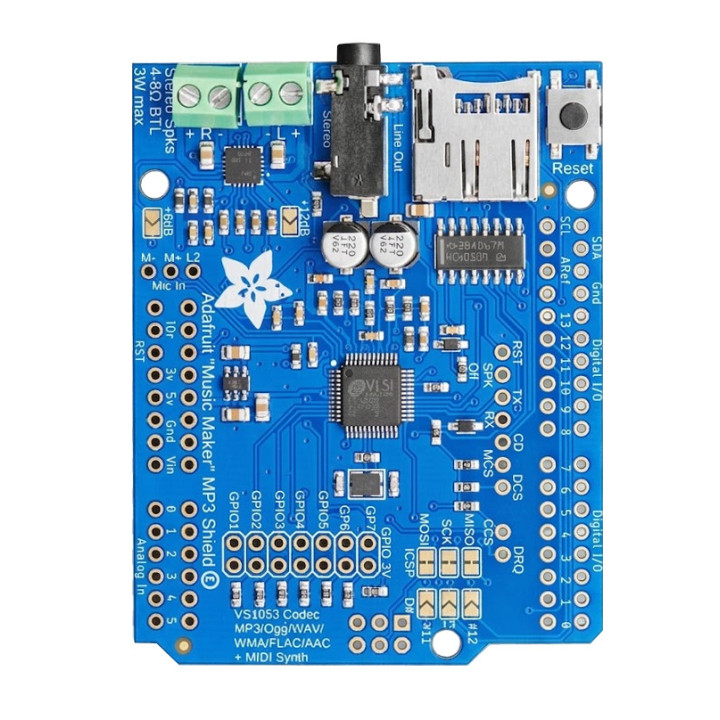

Shield Music Maker Arduino ADA1788 pour décodage Audio Polyvalent Images

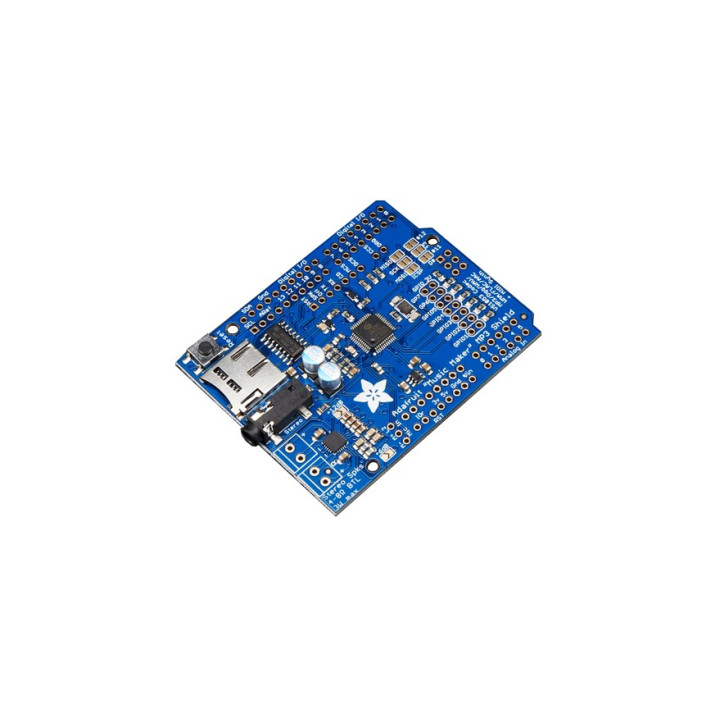

Basée sur un circuit VS1053B, le shield "Music Maker" pour Arduino® (UNO, Leonardo, Mega2560 ou compatible) est destinée à décoder et reproduire des flux audio aux formats Ogg Vorbis / WAV / MP3 / AAC / WMA / MIDI.
La platine Music Maker Shield d'Adafruit dispose d'une sortie stéréo avec un amplificateur audio de 3 W max pour haut-parleurs externes.
La platine dispose également d'un connecteur pour recevoir une carte microSD™ jusqu'à 2 GB max. (non livrée). Les fichiers audios à restituer devront être préalablement chargés par vos soins dans la carte microSD™ afin que l'Arduino® puisse (via la carte "Music Maker") re-jouer ces derniers.
A noter que la platine possède 7 ports d'entrées/sorties pouvant être exploités par l'Arduino® afin de pouvoir par exemple recevoir des boutons-poussoirs pour déclencher les messages audios ou pour piloter des Leds.
Les connecteurs mâles permettant de raccorder la platine "Music Maker" à l'arduino® ainsi que les borniers de raccordement vers les haut-parleurs sont livrés avec la platine (mais ces derniers devront être soudés par vos soins).

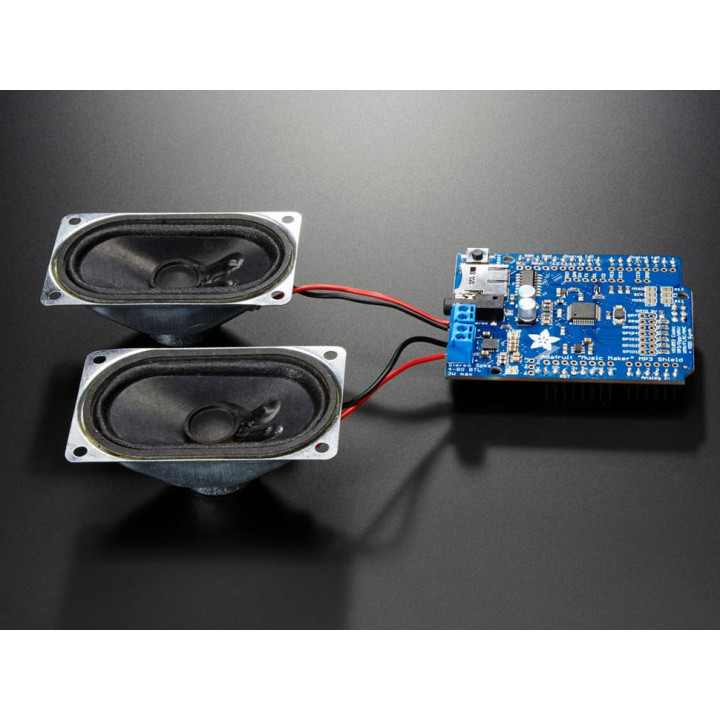

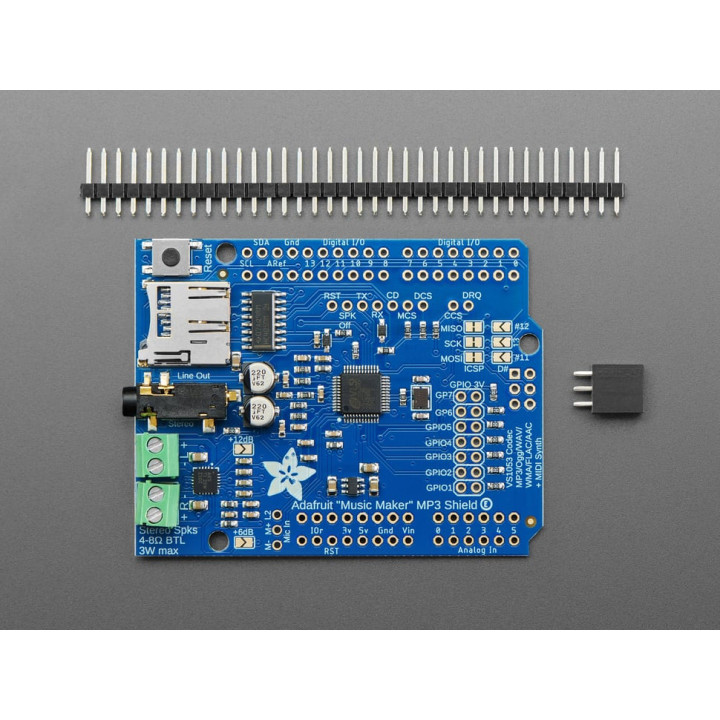

Détail de la platine avec ses connecteurs à souder et exemple d'utilisation avec 2 haut-parleurs (non livrés). Prévoir haut-parleurs 4 ou 8 ohms.
