Shield Oled 4Display Shield96 pour Arduino

    Shield Oled 4Display-Shield-96 pour Arduino®
    ASOLED96
    Disponible
    63,19 € TTC
    52,66 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Cette petite platine est conçue pour s'enficher un arduino® Uno. Cette dernière intègre un afficheur graphique OLED couleur d'une résolution de 96 x 64 pixels ainsi qu'un mini joystick 4 positions + fonction poussoir.

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Bénéficiant d'une technologie de dernière génération appelée OLED (pour Organic Light-Emitting Diode), l'afficheur Shield Oled 4Display Shield96 dispose d'un angle de vision extra large (proche de 180°) associé à une qualité d'affichage exceptionnelle.


    Doté d'une résolution de 96 x 64 pixels, il est conçu pour être facilement piloté par l'intermédiaire de l'Arduino® via sa liaison série par le biais de commandes ASCII ou Hexa trés simples.












    Il vous sera ainsi possible de sélectionner la couleur du fond, redéfinir des caractères, dessiner des icônes type "bouton", tracer des cercles de couleurs différentes, tracer des cercles pleins de couleurs différentes, manipuler des "blocs images" sur l'écran (par opération copier/coller), effacer l'écran, modifier la fonte des caractères, tracer des triangles de couleurs différentes, tracer des triangles pleins de couleurs différentes, , tracer des polygones de couleurs différentes, afficher une image (en envoyant chaque pixel qui la compose), tracer des lignes avec différentes couleurs, sélectionner un mode d'affichage opaque ou transparent pour le texte, "allumer" des pixels, Modifier la taille du "stylo" (utilisé pour tracer les cercles, triangles...), connaître la couleur d'un pixel, tracer des rectangles de couleurs différentes, tracer des rectangles pleins de couleurs différentes, écrire du texte à l'écran (formaté ou non) avec différentes couleurs, modifier le rétro-éclairage et le contraste, activer/désactiver un scrolling de l'écran (droite ou gauche avec réglage de la vitesse), etc...






    L'afficheur dispose également d'un connecteur capable de recevoir une carte mémoire au format micro SD™ de 64 Mo à 1 Go (livrée en option). Cette carte mémoire pourra être utilisée pour stocker des images afin de les rappeler immédiatement à l'écran à l'aide de commandes très simples via l'Arduino®. Il est aussi possible d'afficher un défilement d'images préalablement stockées en mémoire Flash (avec un délai paramétrable entre chaque image) afin de pouvoir déclencher la génération de petites animations. Votre Arduino® pourra aussi stopper ces animations via d'autres commandes.

    Caractéristiquesde l'afficheur:
    - Ecran OLED 0,96" (vision 180°).
    - Résolution 96 x 64.
    - 256 K ou 65 K couleurs.
    - Emplacement pour carte micro SD™ (carte livrée en option)
    - Générateur de caractères intégré (128 caractères dispos).
    - Possibilité de redéfinir 64 caractères (8 x 8)
    - Différentes taille de fontes disponibles (5 x 7 - 8 x 8 - 8 x 12)
    - Dimensions utiles de l'écran: 20 x 14 mm
    - Détection automatique du débit de communication: 300 bds à 256 Kbds.

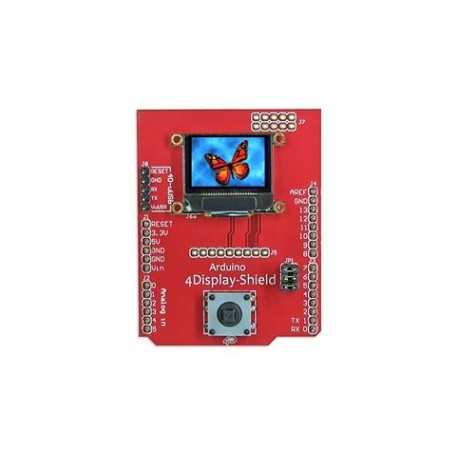

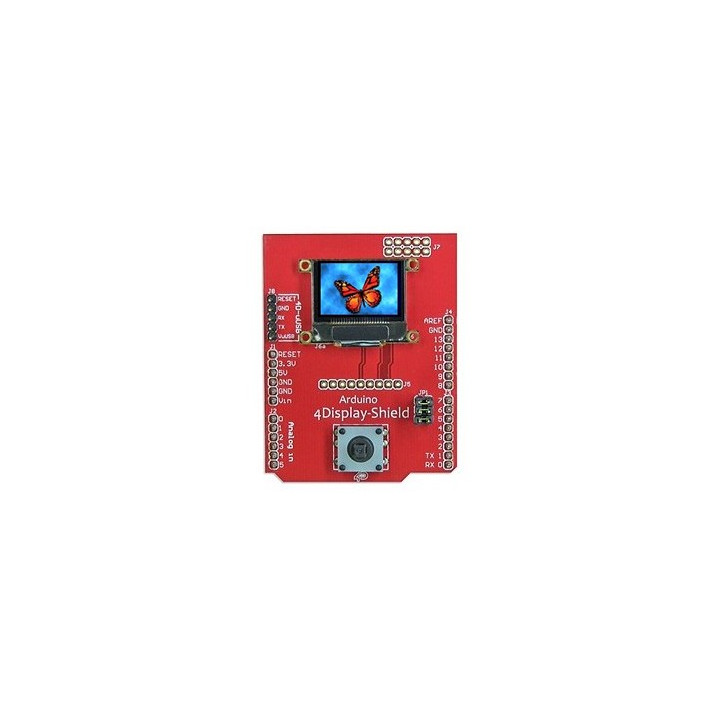

    La photo ci-dessus montre la platine "4Display-Shield-96" montée sur le module Arduino®.


    Note: Le principal interrêt de l'afficheur "4Display-Shield-96" par rapport à un afficheur "simple" est que de part la présence d'un contrôleur intelligent embarqué, cet afficheur monopolisera bien moins de ressource au niveau de votre Arduino® (moins de ports d'entrées/sorties seront utilisés pour le piloter et surtout bien moins de lignes de codes seront nécessaires - Vous disposerez donc de plus de mémoire pour gérer le reste de votre application).

    La platine "4Display-Shield-96" est livrée sans le module Arduino®.
