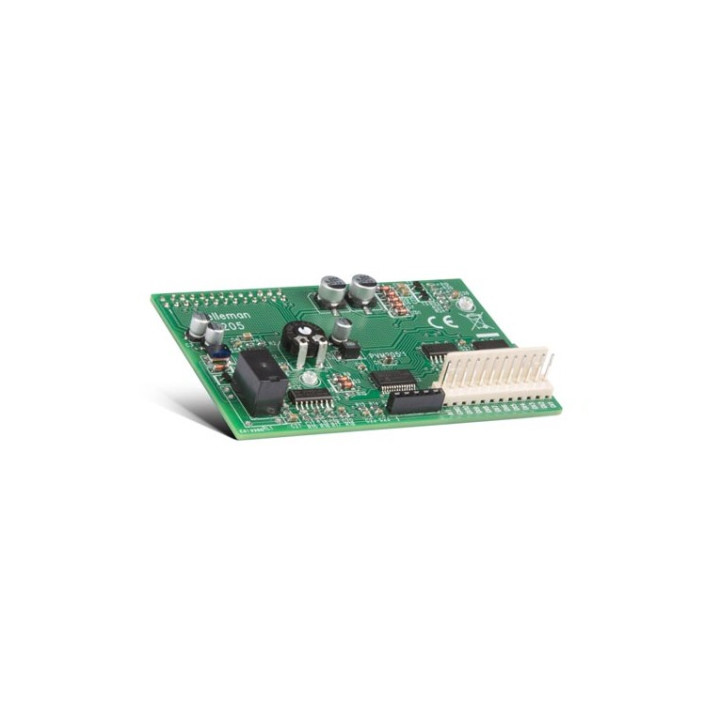

VM205 Shield oscilloscope et analyseur logique pour Raspberry Pi

Shield oscilloscope et analyseur logique

VM205
Disponible
44,89 € TTC

Dont 0,02 € d'eco-participation déjà incluse dans le prix


37,41 € HT

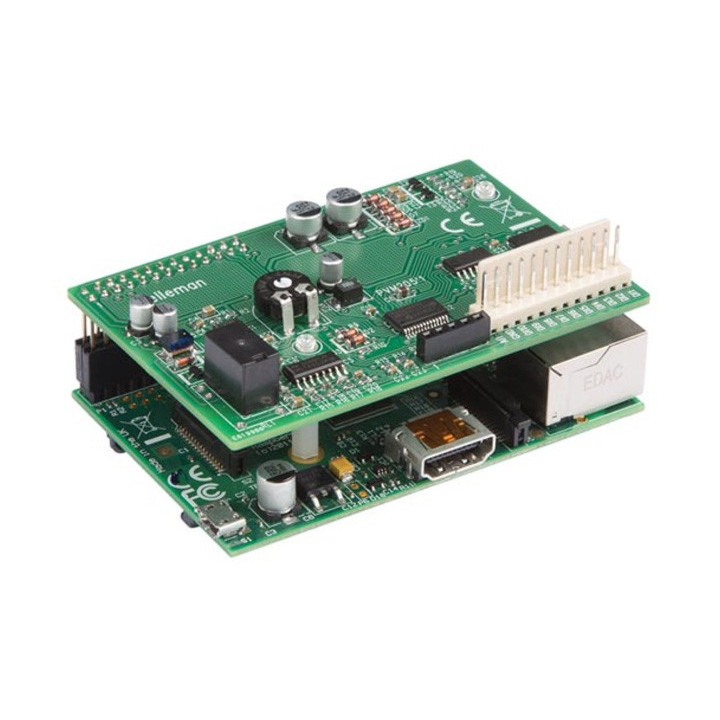

Vous avez une carte Raspberry Pi ? Ajoutez ce shield et vous aurez votre propre oscilloscope numérique à mémoire !

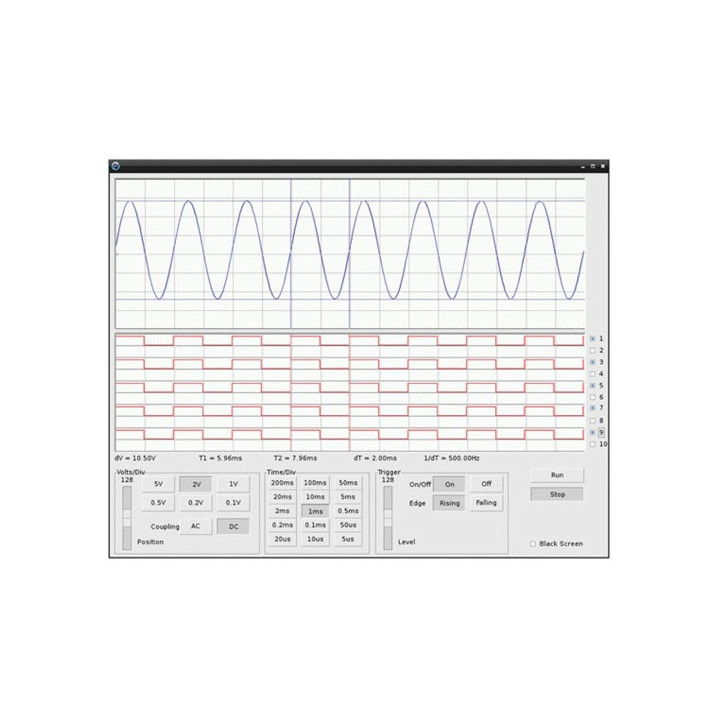

Toutes les caractéristiques d'un oscilloscope de base sont disponibles, ainsi que le code de source de l'application afin de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.

Spécifications :

Oscilloscope:
Fréquence d'échantillonnage max.: 1 MS/s
Bande passante de l'amplificateur d'entrée: 200 kHz (-3dB)
Mesures jusqu'à: 100 kHz
Impédance d'entrée: 100 kohm // 20pF
Tension d'entrée max.: 30Vp (CA + CC)
Couplage d'entrée: CA+CC
Résolution AD: 8 bits
Durée d'enregistrement: 800 échantillons
Modes de fonctionnement: Run, Single
Niveau de déclenchement réglable: en 254 étapes
Plage de la base de temps: en 15 étapes, de 5µs/division à 200 ms/division
Plage de la sensibilité d'entrée: en 6 étapes, de 100 mV/division à 5 V/division
Sensibilité d'entrée: résolution de l'afficheur de 3mV
Marqueurs pour le temps et la tension
Affichage de fréquence (via des marqueurs)
Analyseur logique:
Nombre de canaux: 10
Durée d'enregistrement: 10 x 800 échantillons
Fréquence d'échantillonnage max.: 1MS/s
Tension d'entrée max.: 5 Vcc

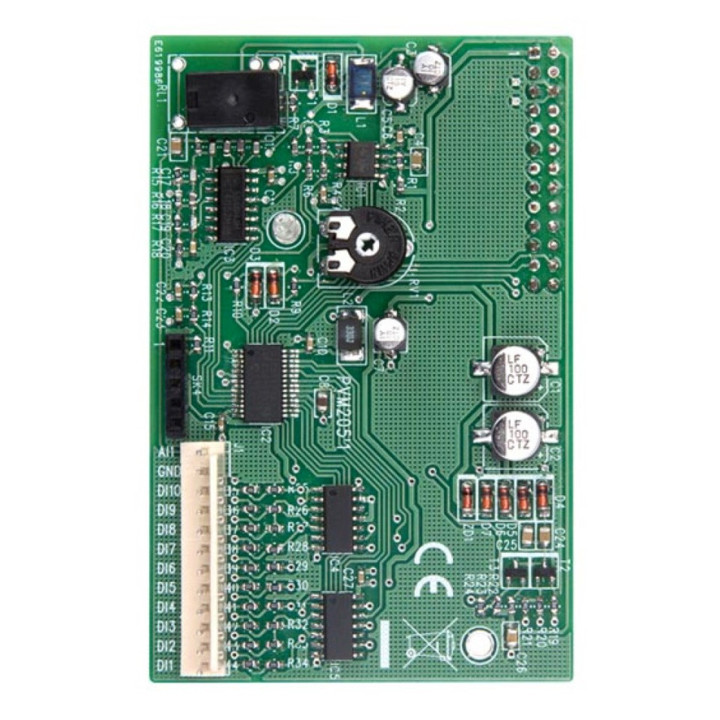

Platine VM205
