Kit Adafruit 2601 RGB Matrix Shield pour Arduino Images

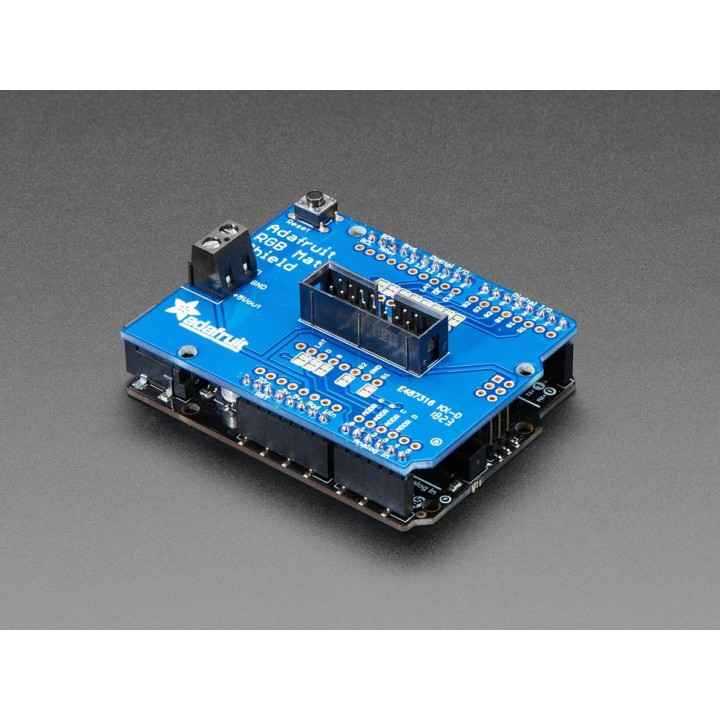

Cette platine est conçue pour s'enficher sur une carte Arduino® UNO (non incluse) afin de vous permettre de piloter une matrice à Leds RGB 32x16/32 pixels (non livrée).

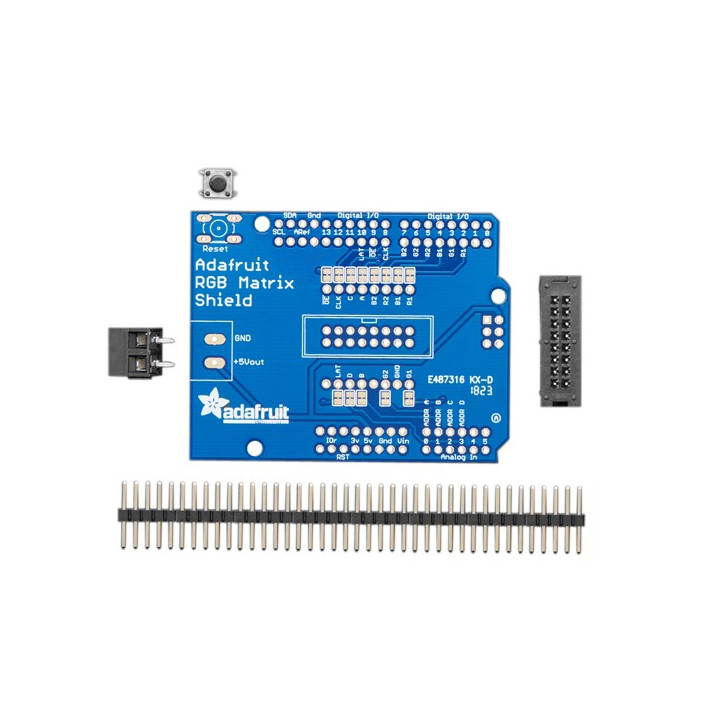

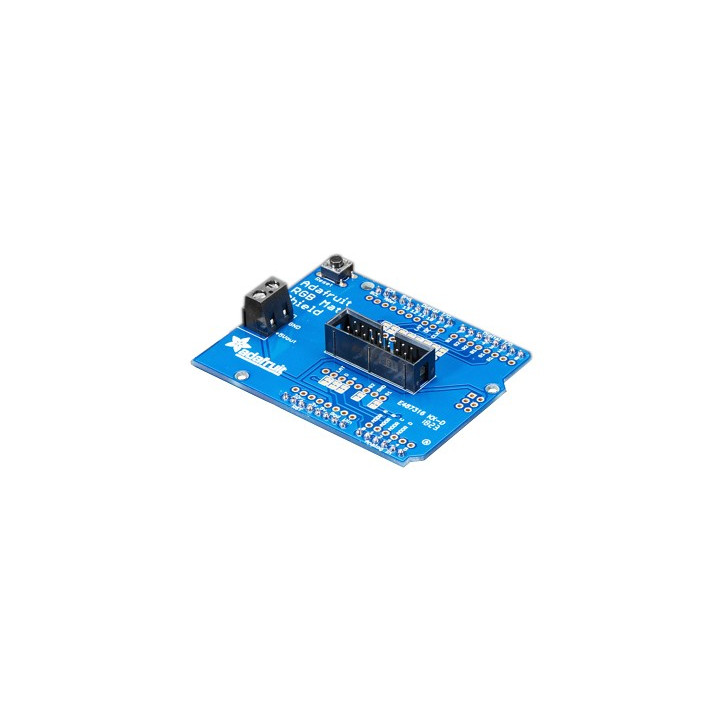

Livrée sous la forme d'un kit à assembler, la platine Shield Matrix RGB est une simple interface de contacts entre la cate Arduino® (ou compatible) et une matrice à Leds RGB 32 x 16/32 max.
Il vous suffira simplement de souder quelques composants "standards" (aucun CMS) afin de la rendre opérationnelle: tel qu'un bouton-poussoir, un bornier à vis (2 plots), un connecteur HE-10 (16 contacts) ainsi que 4 connecteurs mâles (1 barrette sécable à couper au préalable aux bonnes dimensions).
Noter que le Shield Matrix RGB est livré sans carte Arduino, ni matrice à Led.

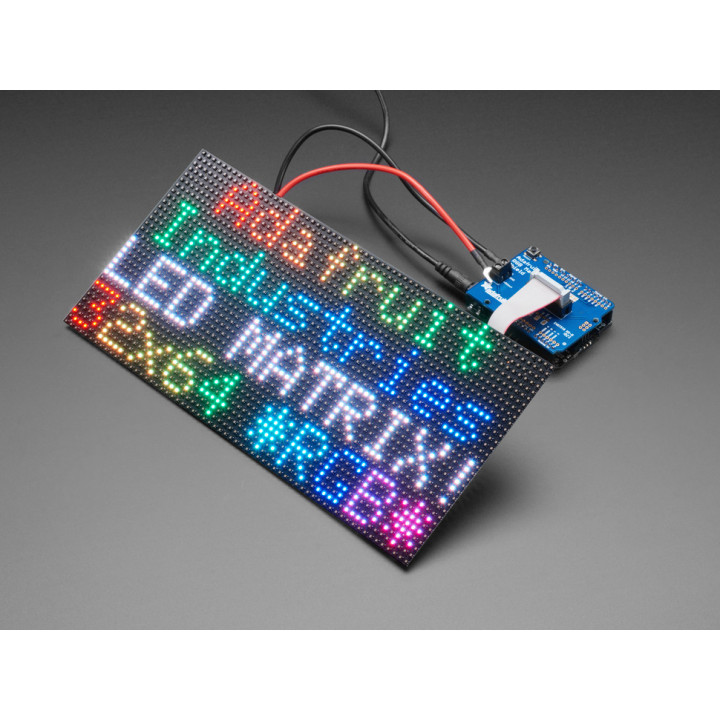

Exemple d'application.
La carte Arduino UNO Rev 3 A000066 est très certainement le plus modèle le plus populaire et le plus utilisé de la gamme Arduino. Conçue sur la base d'un microcontrôleur ATmega328 avec bootloader intégré, cette version est le modèle officiel fabriqué en Italie.
Cette carte à microcontrôleur basée sur un ATmega2560 est compatible avec la Mega2560. Livrée avec son câble USB, elle dispose de 54 broches d'entrée/sortie numériques (dont 15 peuvent être utilisées comme sorties MLI) et 16 en entrées analogiques.
Basée sur un microcontrôleur ATmega328, la carte OPENLEX001 est entièrement compatible avec la carte Uno. Livrée avec son câble USB, cette dernière dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties MLI) et 6 en entrées analogiques.
