Shield rMP3 pour Arduino® Images
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos

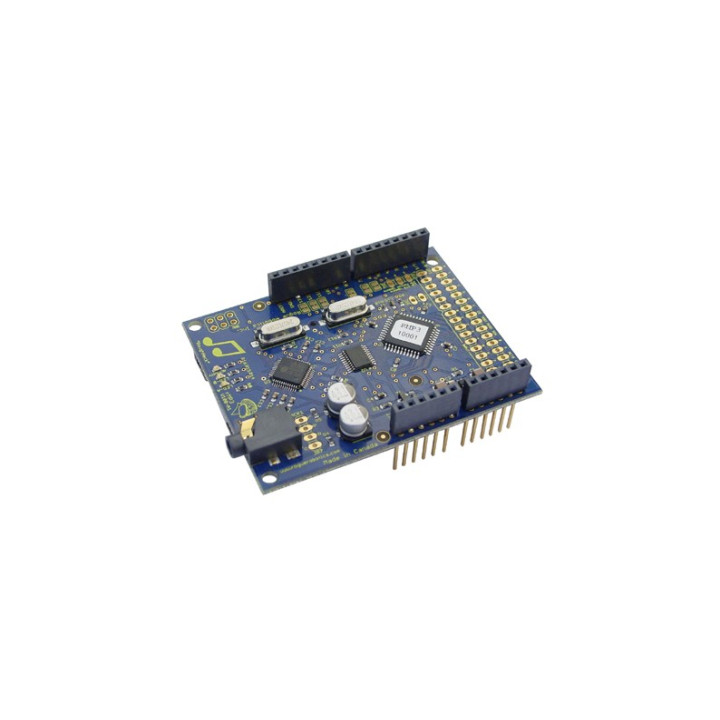

Ce shield est conçu pour pouvoir s'enficher sur une carte arduino® (prévoir connecteur en sus à souder) afin que cette dernière puisse (par le biais d'ordres séries) restituer des fichiers "MP3" préalablement stockés sur une carte SD™/MMC™.
Les commandes séries générées par la base arduino permettrons ainsi de lire un fichier audio, de "passer" au fichier suivant, de faire une "avance rapide de la position" du fichier en cours de restitution, de stopper la restitution, de mettre la restitution en pose, de savoir où en est la restitution du fichier en cours, de modifier le volume sonore, de choisir le nombre de fois que le message devra être répété, d'activer un ré-haussement des basses, de modifier la vitesse de restitution, etc...
La platine dispose d'un connecteur pour cartes mémoires SD™/MMC™ ou SDHC™ (la carte n'est pas livrée). Vous devrez au préalable transférer vos fichiers audios au sein de la carte mémoire à l'aide de votre PC. A noter que la base Arduino pourra également par le biais d'ordres séries, utiliser la carte mémoire comme unité de stockage pour y mémoriser et lire des données.
Caractéritiques:
- Alimentation: 5 Vcc / 60 mA en restitution (30 mA en mode Idle)
- Restitution VBR/CBR jusqu'à 48 KHz à 320 kbps
- Restitution fichiers MP3 ou PCM WAV ou IMA ADPCM WAV
- Sortie stéréo sur jack pour casque 16 ohms (non livré)
- Pilotage via commandes séries (2400 bps à 46080 bps) ou mode parallèle via base Arduino (non livrée) ou tout autre microcontrôleur
- Support pour carte mémoire SD™/MMC™ ou SDHC™ (non livrée) à formater en FAT12, FAT16 et FAT32 (8 MB à 32 G).

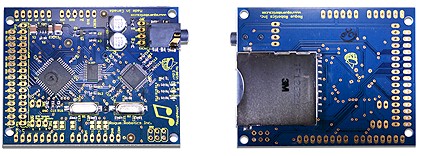

La photo ci-dessus montre la platine "rMP3" (avec connecteurs soudés non inclus) insérée sur
une base Arduino (non livrée).
Prévoir l'acquisition et le soudage de 2 connecteurs 6 points et de 2 connecteurs 8 points (proposés dans la colonne de droite) afin de pouvoir enficher cette platine sur la base Arduino™.
