Platine Shield Stepper motor driver DSSTX4S pour pilotage de moteurs pas-à-pas avec un Arduino Images
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos

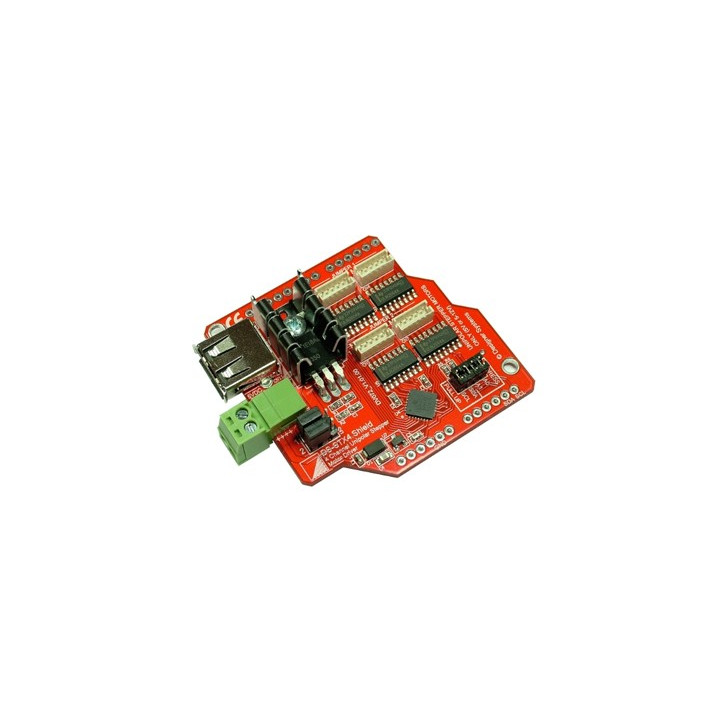

La platine shield DS-STX4.S est spécialement conçue pour s'enficher sur une carte Arduino® Uno afin que celle-ci puisse piloter de 1 à 4 moteurs pas-à-pas unipolaires 5 à 12 V (250 mA par phase) au moyen d'une liaison I2C™.
Des ordres simples vous permettront alors de piloter la position et la vitesse de rotation des différents moteurs.
La platine Shield Stepper motor driver DSSTX4.S dispose d'une entrée d'alimentation sur bornier ainsi que d'un régulateur 5 V (3 A) capable d'alimenter la base arduino®.
Son système d'adressage permet d'utiliser jusqu'à 4 platines sur une base arduino® (afin de pouvoir ainsi piloter un maximum de 16 moteurs pas-à-pas) !
De part son mode de communication I2C™, la platine est également facilement pilotable via une base Raspberry Pi™ (B) / (A+) / (B+) / (2) - sans toutefois être prévue pour pouvoir être directement enfichée sur la platine Raspberry Pi. Elle pourra aussi être pilotée par n'importe qu'elle autre plate-forme microcontrôlée.
La platine shield "DS-STX4.S dispose de connecteurs permettant le raccordement rapide des moteurs pas-à-pas (nous proposons certains modèles en options dans la colonne de droite).
Un connecteur USB permet également l'alimentation d'une base Raspberry Pi™ si vous désirez l'interfacer avec cette dernière.
- La platine est livrée seule (sans aucun moteur pas-à-pas).
- Connecteurs enfichables pour Arduino® non inclus (à prévoir 1x8 contacts et 3x6 contacts)
La carte Arduino UNO Rev 3 A000066 est très certainement le plus modèle le plus populaire et le plus utilisé de la gamme Arduino. Conçue sur la base d'un microcontrôleur ATmega328 avec bootloader intégré, cette version est le modèle officiel fabriqué en Italie.
Basée sur un microcontrôleur ATmega328, la carte OPENLEX001 est entièrement compatible avec la carte Uno. Livrée avec son câble USB, cette dernière dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties MLI) et 6 en entrées analogiques.
Connecteur spécial mâle/femelle 6 points (pas 2.54 mm) pour Arduino® avec hauteur des broches de 11 à 15 mm (suivant arrivage) permettant à votre platine Shield de ne pas entrer en contact avec le connecteur USB de l'Arduino® (et d'éviter ainsi les courts-circuits !).
Connecteur spécial mâle/femelle 8 points (pas 2.54 mm) pour Arduino® avec hauteur des broches de 11 à 15 mm (suivant arrivage) permettant à votre platine Shield de ne pas entrer en contact avec le connecteur USB de l'Arduino® (et d'éviter ainsi les courts-circuits !).
Cordon de raccordement avec d'un côté un connecteur femelle JST ZHR 5 broches (pas 1,5 mm) et de l'autre sortie sur 5 fils de couleurs.
Ce petit moteur pas-à-pas bien que ne disposant que de 32 pas par tour, intègre un réducteur 1/16, ce qui signifie que ce dernier effectuera en réalité 512 pas. Alimentation 12 V.
Ce petit moteur pas-à-pas 5 Vcc (5 fils) dispose d'une sortie sur connecteur "B5B-XH-A". Alimentation 5 V. Modèle 64 pas.
