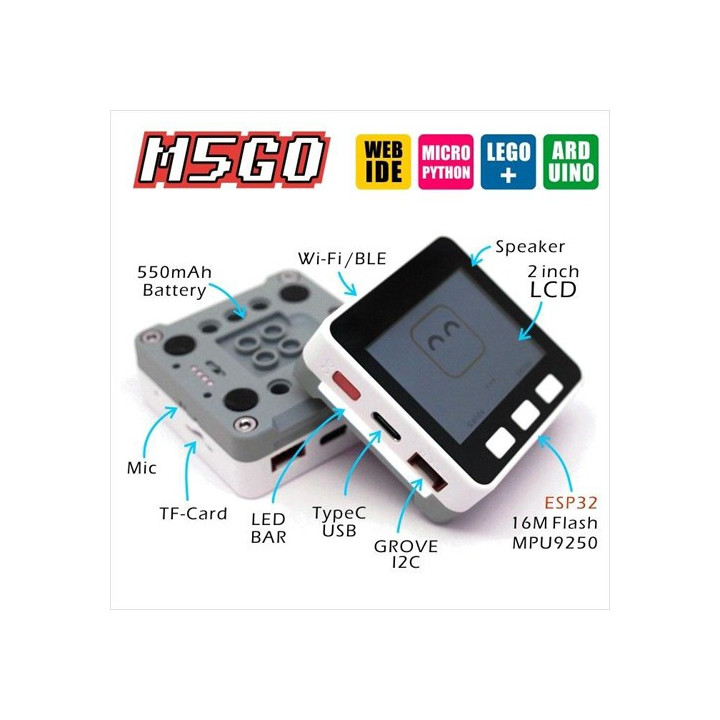

Détail du module du starter kit IoT M5GO
Boite de rangement du starter Kit M5GO
6 modules d'extension inclus dans le starter kit IoT M5GO
Détail du contenu du starter kit IoT M5GO
Starter kit IoT M5GO K006
Détail du module du starter kit IoT M5GO
Boite de rangement du starter Kit M5GO
6 modules d'extension inclus dans le starter kit IoT M5GO
Détail du contenu du starter kit IoT M5GO

Starter kit IoT M5GO K006

K006
Disponible
70,80 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


59,00 € HT

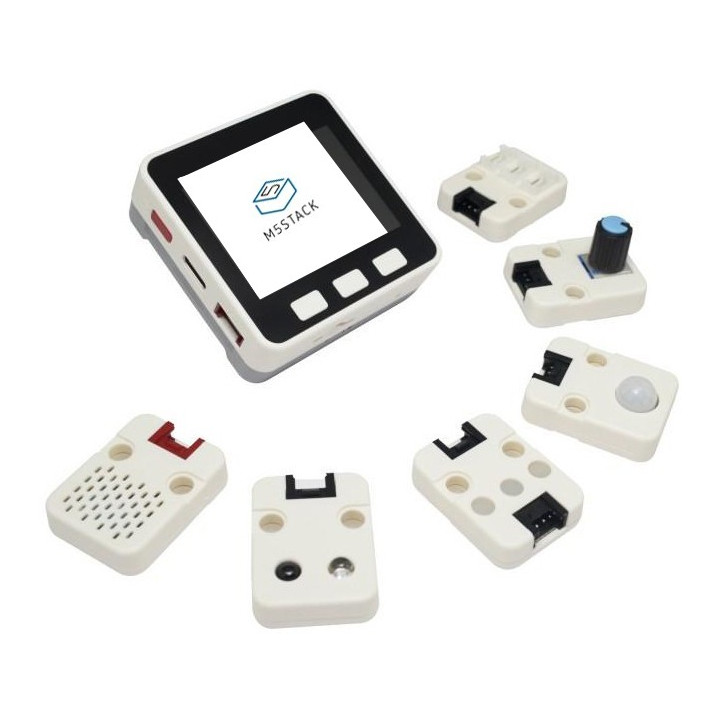

Le  starter kit IoT M5GO se compose d'un boîtier ESP32 IoT (avec TFT couleur graphique 2") et de 6 modules d'extensions (capteur ENV II, PIR, IR, RGB, ANGLE et HUB). L'ensemble s'apparente à un système de développement spécialement conçu pour les applications IoT.

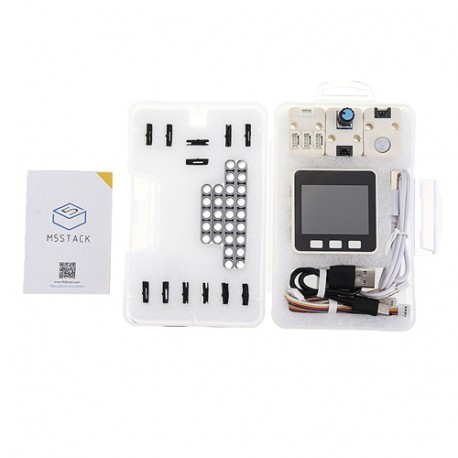

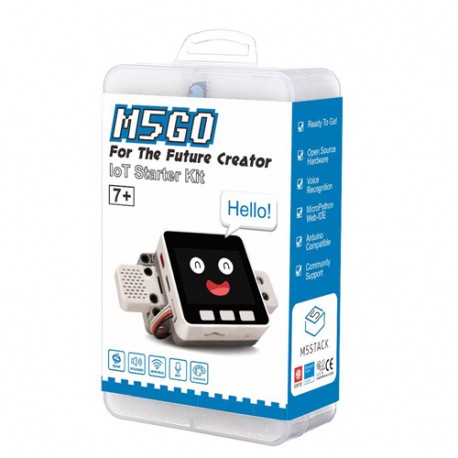

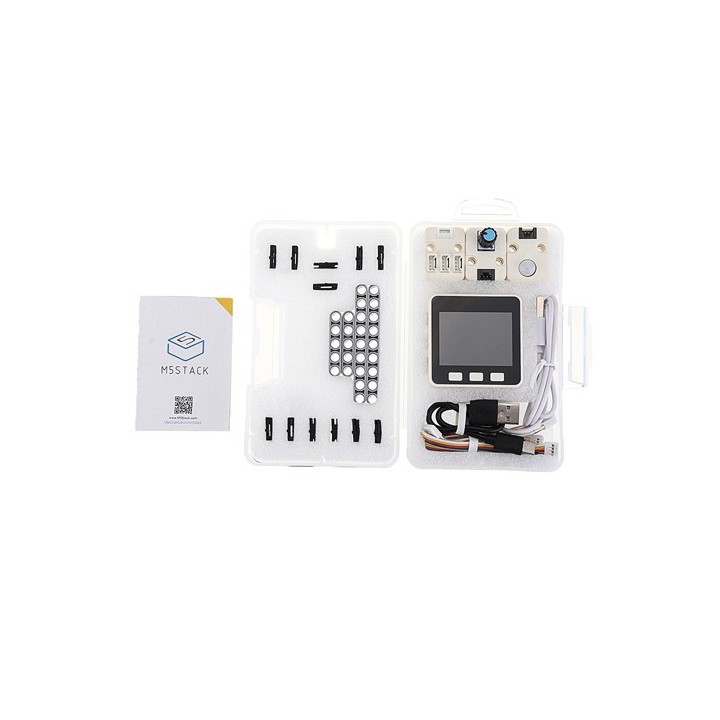

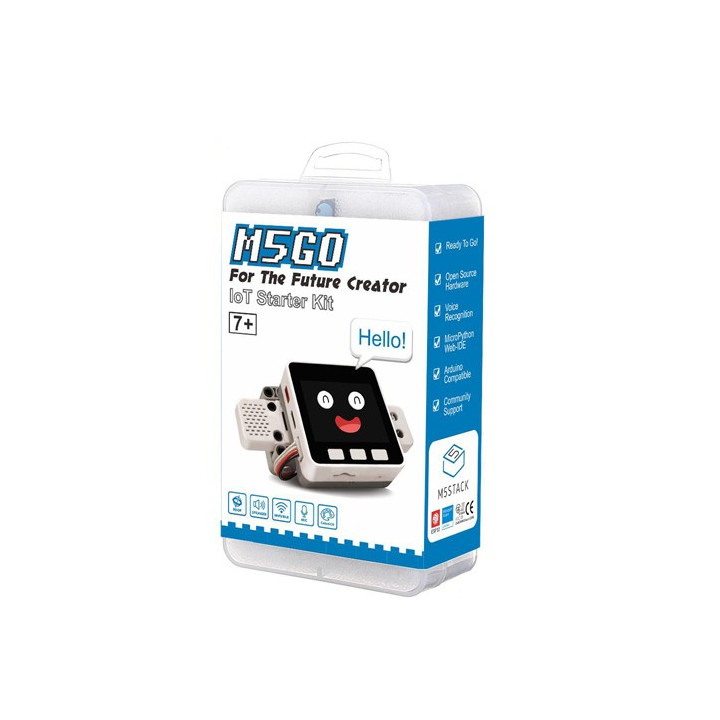

Ce starter-kit est livré dans une boite de rangement en plastique avec un petit manuel de démarrage, un câble USB type C (20 cm), un câble USB avec connecteur magnétique POGO 4 broches, 4 barres de montage avec 12 supports compatibles LEGO®, 6 modules d'extension avec connecteur Grove et 4 cordons Grove.

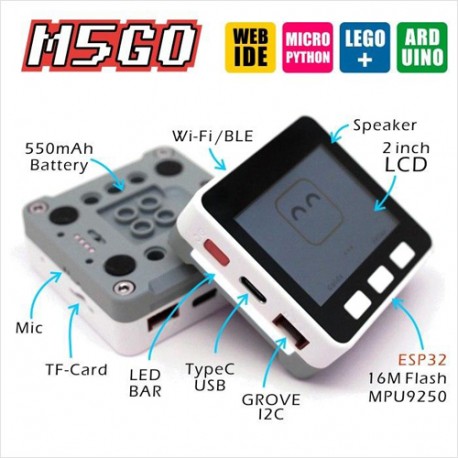

Le boîtier principal du starter-kit  IoT M5GO se présente sous la forme d'un module électronique carré (54 x 54 mm) qui se compose de parties:


- Une partie haute "M5 CORE" qui intègre un ESP32, un capteur IMU 9 axes (composé d'un magnétomètre 3 axes BMM150, d'un accéléromètre et d'un gyroscope 3 axes MPU6886), un afficheur graphique 2" (320 x 240 pixels), un bouton Reset, 3 boutons poussoirs, un connecteur pouvant une carte mémoire microSD™ (non livrée) d'une capacité max. de 16 GB, un haut-parleur de 1 W avec amplificateur audio, un connecteur USB type C (pour la programmation et la recharge), un circuit de gestion de charge pour batterie LiPo, un connecteur au format Grove ainsi qu'un connecteur femelle 2 x 15 contacts (pour récupérer les GPIO et/ou empiler d'autres modules d'extensions).

Starter kit IoT M5GO et sont câble USB avec connecteur POGO magnétique    Starter kit IoT M5GO et sont câble USB avec connecteur POGO magnétique


- Une partie basse "M5 GO" qui comprend un connecteur mâle 2 x 15 contacts (enfiché sur le connecteur femelle du M5 CORE), 2 connecteurs Grove additionnels (GPIO et UART), un microphone, 2 barres de 5 Leds RVB réparties sur 2 côtés du M5 GO et une batterie LiPo grande capacité (3,7 V @ 500 mAh).

A ce titre en raison des réglementations aériennes, ce starter-kit ne peut pas être exporté.


Le bas de cette partie est magnétique grâce à 4 aimants disposés dans les coins (avec pieds de protection antidérapant en caoutchouc). Cette partie dispose de 6 trous et d'un support compatible LEGO® qui vous permettra de fixer au choix l'ensemble sur une surface métallique ou sur une structure LEGO® (non livrée).

Un connecteur POGO 4 broches également présent permet connecter le câble de recharge livré. A noté que cette partie M5 GO est livrée déjà fixée au M5 CORE par 4 vis Hex.

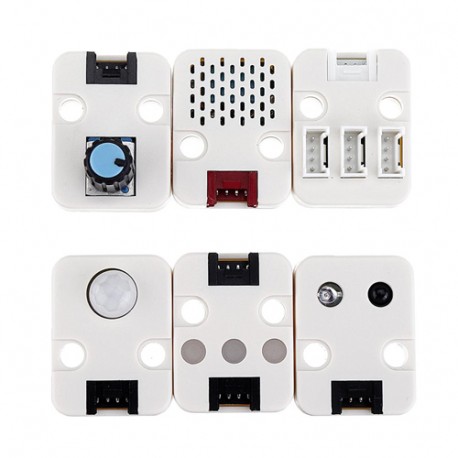

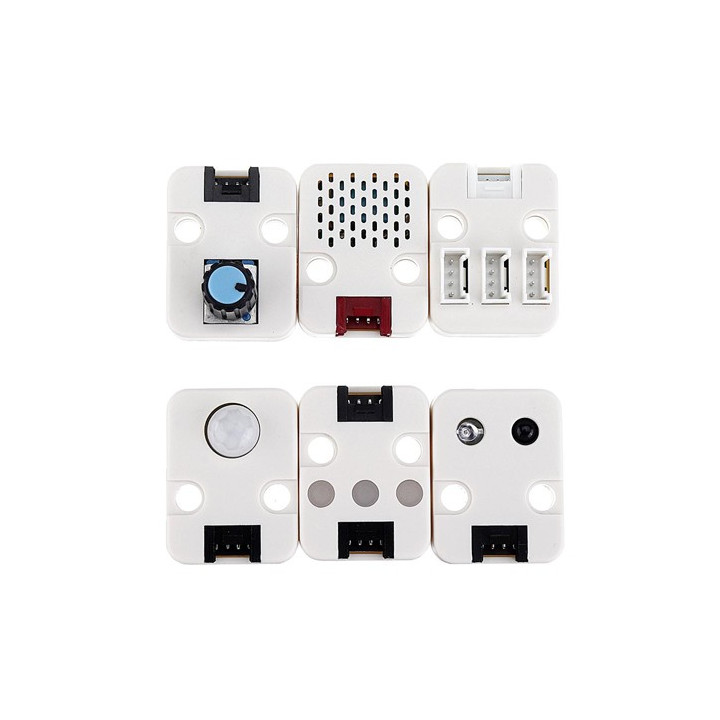

Capteurs inclus dans le starter kit IoT M5GO


Idéalement conçu pour les écoles, les STEM, les lycées, etc... ce starter kit prêt à l'emploi est livré avec 6 modules capteurs additionnels qu'il vous sera possible de raccorder directement sur le module IoT M5GO à l'aide des cordons Grove inclus. Ces modules capteurs disposent de 2 trous de fixation (compatible LEGO®) et d'un ou plusieurs connecteur Grove (suivant modèle) pour lesquels vous trouverez des exemples de codes pour IDE Arduino® et UIFlow sur le site du fabriquant.


Détail des 6 modules:

  •  Capteur analogique ANGLE (potentiomètre 10K)
     Pour disposer d'une tension de sortie variant suivant la position du potentiomètre

  •  Capteur I2C ENV II (SHT30 + BMP280):
     Pour mesurer destempératures (-40°C à +120°C - Attention l'enveloppe plastique du capteur ne supporte pas toute la gamme de la mesure), humidité (10% à 90% HR) et pressions atmosphériques (300 à 1100 hPa)

  • Module HUB Grove
    Pour disposer de 3 connecteurs Grove supplémentaires

  •  Capteur infrarouge passif numérique PIR (activation pendant 2 s)
    Pour détecter le déplacement d'un individu sur une portée max de 5 m / 100°

  •  Module RGB ( 3 Leds RVB adressables séparément)
    Ce module dispose également d'un connecteur Grove de sortie pour chaîner d'autre module Leds (non livré)
  • Module IR (Avec Led émettrice et réceptrice infrarouge)
    Ce module permet de coder et décoder des ordres infrarouges sur une distance max. de 5 m



Le boitier ESP32 est livré d'office avec un cordon USB type C qui vous permettra de le programmer par votre ordinateur via l'environnement de développement IDE compatible Arduino® ou MicroPython ou via UIFlow (qui s'apparente à une solution de programmation via des blocs graphiques).


Exemple de programmation sous UIFlow

Caractéristiques:

  • ESP32 Dual Core @ 240MHz, 600DMIPS, 520KB SRAM
  • 16 MB de Flash
  • Connexion Wi-Fi et Bluetooth
  • Antenne intégrée
  • Alimentation: 5 Vcc / 500 mA (via USB type C)
  • Batterie LiPo 3,7 V @ 500 mAh (intégrée dans la partie M5 GO)
  • 1 connecteur Grove (I2C/GPIO/UART)
  • 1 connecteur Grove (UART)
  • 1 connecteur Grove (GPIO)
  • Afficheur LCD TFT couleur 2" de 320x240 pixels (ILI9342C)
  • 1 haut-parleur 1W (0928) avec circuit d'amplification
  • 1 microphone
  • 1 slot micro SD: capacité max supporté 16 GB
  • Compas 3 axes (BMM150)
  • Accéléromètre 3 axes et gyroscope 3 axes (MPU6886)
  • 10 Leds RVB (2 barres de 5 Leds)
  • 1 bouton Reset/Power
  • 3 boutons poussoirs
  • 6 modules capteurs (ENV II, PIR, IR, RGB, ANGLE et HUB)
  • Câble USB type C (20 cm)
  • Câble USB avec connecteur magnétique POGO 4 broches
  • Accessoires de montage compatible LEGO®
  • Boitier plastique
  • Température d'utilisation 0°C à +40°C
  • Dimensions: 54 x 54 x 30,5 mm
  • Poids: 62.3 g
