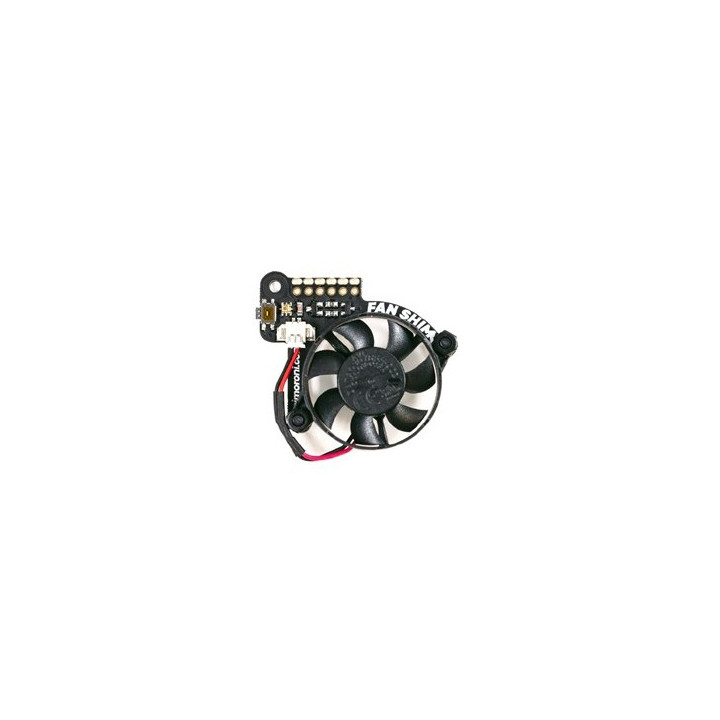

Module ventilateur FAN SHIM pour Raspberry Pi 4

Livré en kit à assembler (aucune soudure à prévoir) l'ensemble FAN SHIM se compose d'une platine support électronique (avec Led RGB et bouton-poussoir programmables intégrés) sur laquelle vient se fixer un ventilateur Ø 30 mm (visserie incluse). Une fois assemblé et inséré sur le connecteur de votre Raspberry Pi (non livrée) l'ensemble vous permettra de refroidir considérablement le CPU d'une Raspberry Pi 4 (également compatible avec Rasbperry Pi 3B+ et 3A+) comme vous pouvez le voir ci-dessous.



Comparatif de mesure de température sans refroidisseur (à gauche) et avec le module FAN SHIM (à droite)


Le ventilateur pourra être contrôlé par logiciel, vous pouvez donc par exemple l'activer lorsque le processeur atteint une certaine température et utiliser la Led RGB comme indicateur visuel (ce qui peut être pratique pour indiquer l’état du ventilateur, la charge ou la température du processeur). Le bouton-poussoir peut également être programmé, vous pouvez l'utiliser pour activer ou désactiver le ventilateur ou pour basculer entre le mode déclenché par la température ou manuel par exemple.

Une librairie est disponible en téléchargement pour piloter le module FAN SHIM.

Caractéristiques:

• Ventilateur 5VCC: Ø 30 mm sur connecteur JST
• Fixation par 2 vis et écrous M2.5 (livrées)
• Vitesse de rotation: 4200 RPM
• Flux d'air: 0,053/min (soit 180 m3/h)
• Niveau sonore: 18,6 dB
• Assemblage simple, aucune soudure requise
• Led RGB (APA102) et bouton-poussoir intégrés
• Librairie Pyhton et Daemon

• Compatible Raspberry Pi 4 et 3B+ et 3A+
• Gand pouvoir refroidissant

Exemple d'utilisation (Raspberry Pi 4 non livrée)
