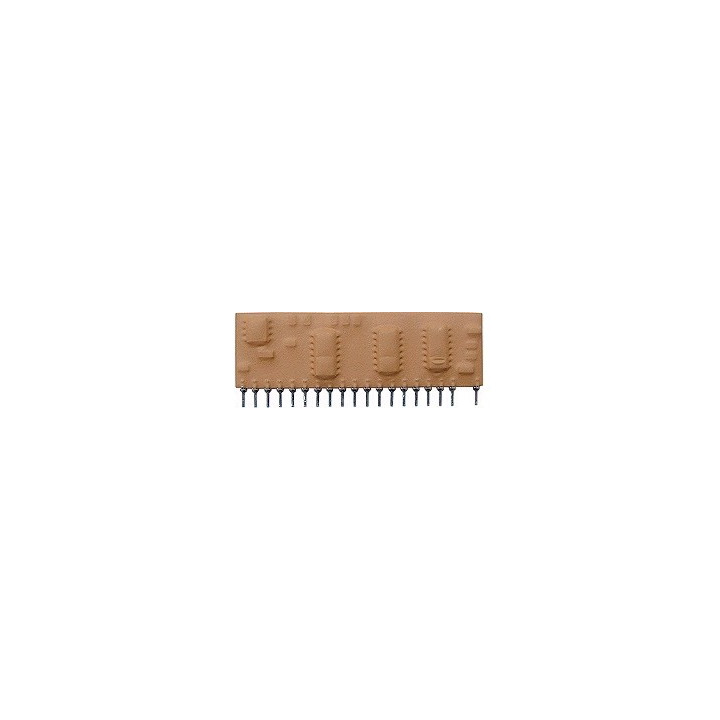

Vu mètre audio Leds SM1 pour applications professionnelles et mixage
Bénéficiant d'une conception en technologie de substrat céramique le module "SM1" est un vu-mètre "audio" haute performance capable de gérer 12 Leds externes.
Conçu pour les applications professionnels telles que les tables de mixage ou autres dispositifs audio, il se singularise par sa très simple mise en œuvre ne nécessitant que très peut de composants externes.
Applications
- Indicateur divers pour instrumentation musicale
- Module d'amplification pour guitare
- Système "karaoké"
- Table de mixage
|
|
Désignations |
Min. |
Typ. |
Max. |
Unité |
|
|
|
VCC |
Tension d'alimentation |
+9 |
+12 |
+15 |
VCC |
|
|
IS |
Consommation |
- |
25 |
- |
mA |
|
|
LI |
Niveau d'indication |
-21 |
- |
+9 |
dB |
Dimensions du module
1 GND 11 Sortie led 8 (D8)
2 -VCC 12 Sortie led 7 (D7)
3 +VCC 13 Sortie led 6 (D6)
4 Sortie capacité (HCO) 14 Sortie led 5 (D5)
5 Entrée signal (IN) 15 Sortie led 4 (D4)
6 Tension référence (Vref) 16 Sortie led 3 (D3)
7 Sortie led 12 (D12) 17 Sortie led 2 (D2)
8 Sortie led 11 (D11) 18 Sortie led 1 (D1)
9 Sortie led 10 (D10) 20 Réglage courant Leds
10 Sortie led 9 (D9)
Schéma d'application type
