Afficheur graphique couleur PIM436 pour projets Arduino et Raspberry Pi Images

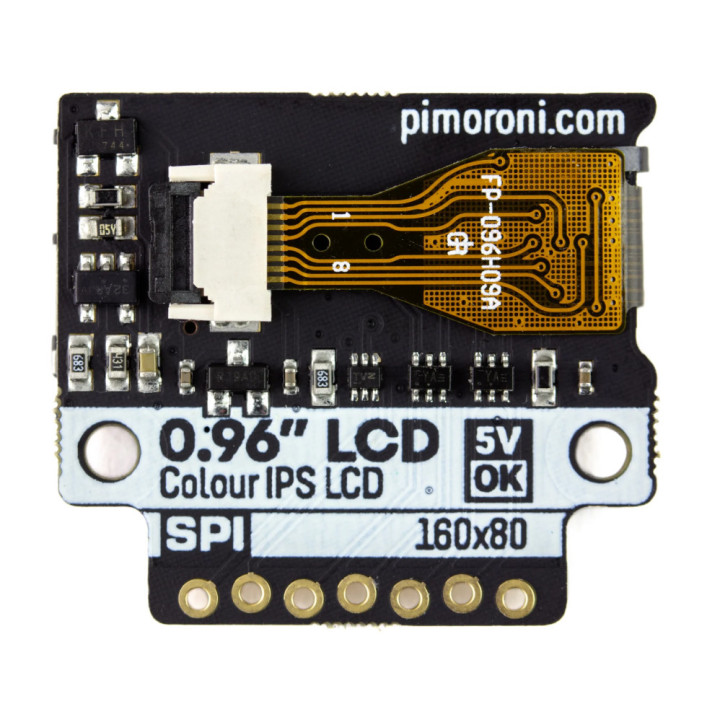

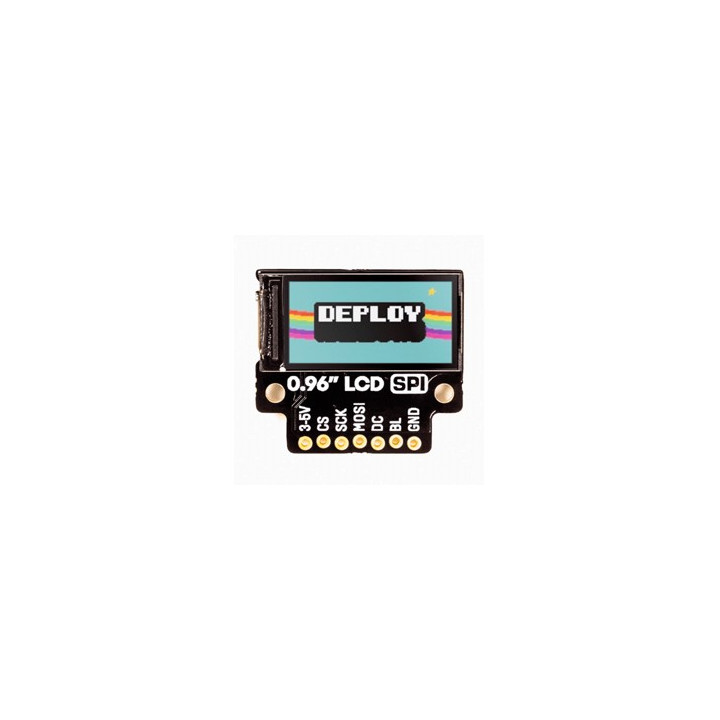

Voici un petit afficheur graphique couleur idéal pour ajouter des informations d'affichage sur vos projets à base de carte Arduino® ou Raspberry Pi (non livrés). Ce dernier intègre une dalle TFT IPS de 0,96" (160 x 80 pixels).
Basé sur un afficheur graphique de 0,96", ce module sera parfait pour être piloté depuis ue carte Raspberry Pi ou un Arduino® (non livrées). Doté d’un magnifique écran IPS à large angle de vision (160°), il utilise une interface SPI, ce qui lui permet de pouvoir fonctionner à environ 50 FPS.

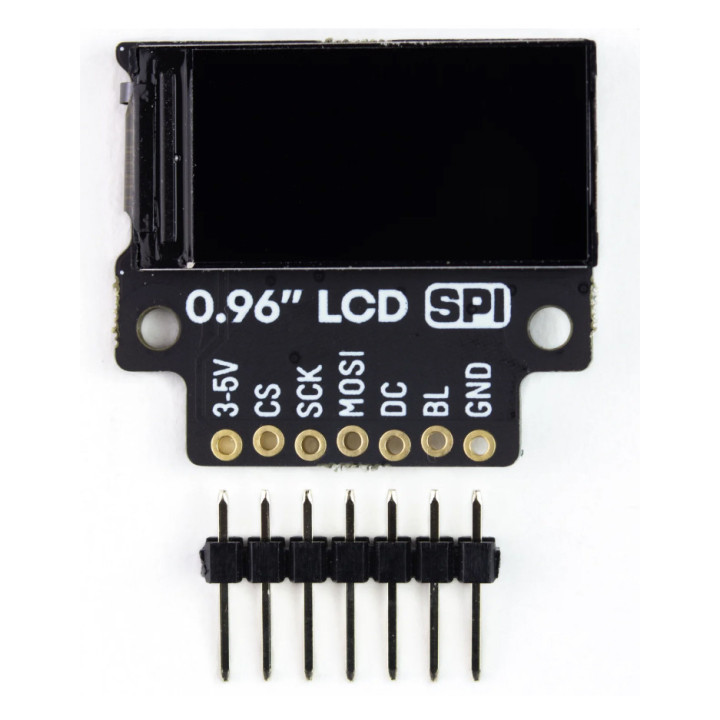

Livré entièrement monté (mais il faudra prévoir quelques soudures pour le raccordement sur son connecteur), une simple ligne de commande permet d'installer la couche logiciel pour configurer l'afficheur. Pour ce faire, ouvrez une fenêtre terminal et tapez simplement curl https://get.pimoroni.com/st7735 | bash. Veuillez noter que pour installer le logiciel, vous aurez besoin d'un autre écran, d'un clavier et éventuellement d'une souris. Une fois la librairie opérationnelle, il vous sera alors très simple d'afficher des images, du texte, graphique ou d'animation GIF.
Caractéristiques:
- Interface SPI
- Alimentation 3,3V ou 5V
- Format : 0,96" IPS (large angle de vision 160°)
- Zone d'affichage: 10,8 x 21,7 mm
- Résolution: 160 x 80 pixels (env. 190 PPI)
- Contraste: 800:1
- Luminosité de 400 cd/m²
- Raccordement 7 contacts (soudures à prévoir)
- Protection contre les inversion de polarité
- Drivers ST7735S
- Installation en 1 ligne de commande
- Dimensions: 97 x 58,5 x 12 mm
