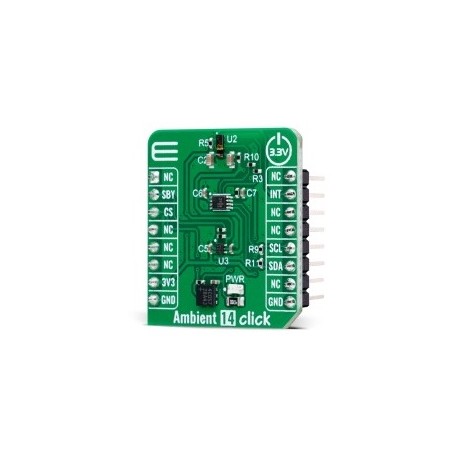

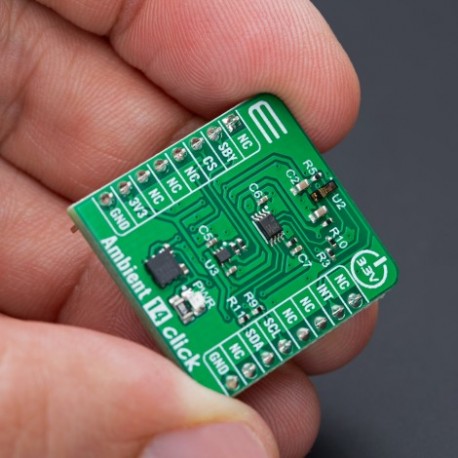

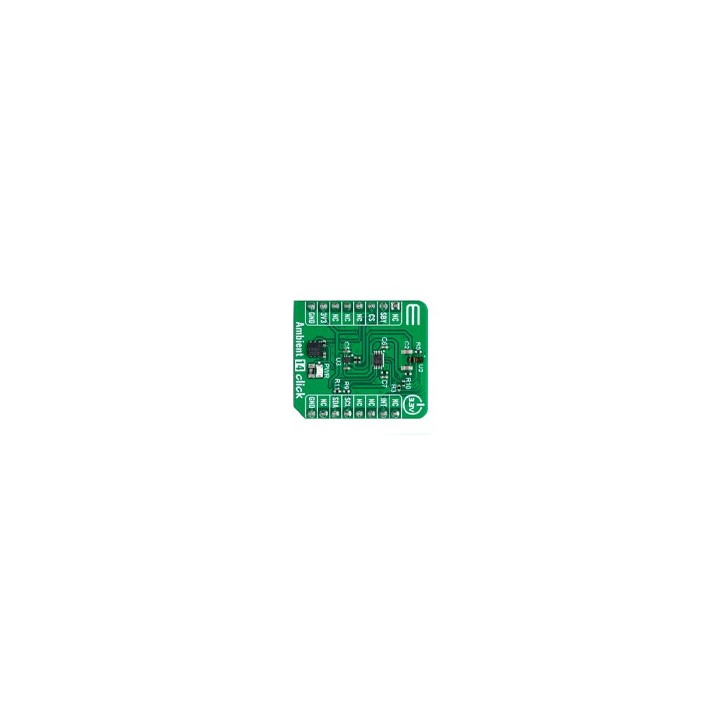

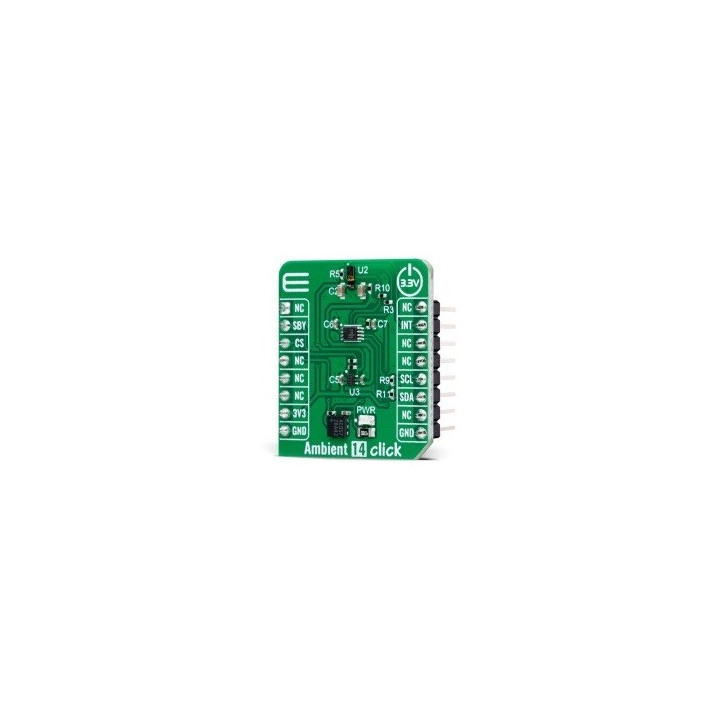

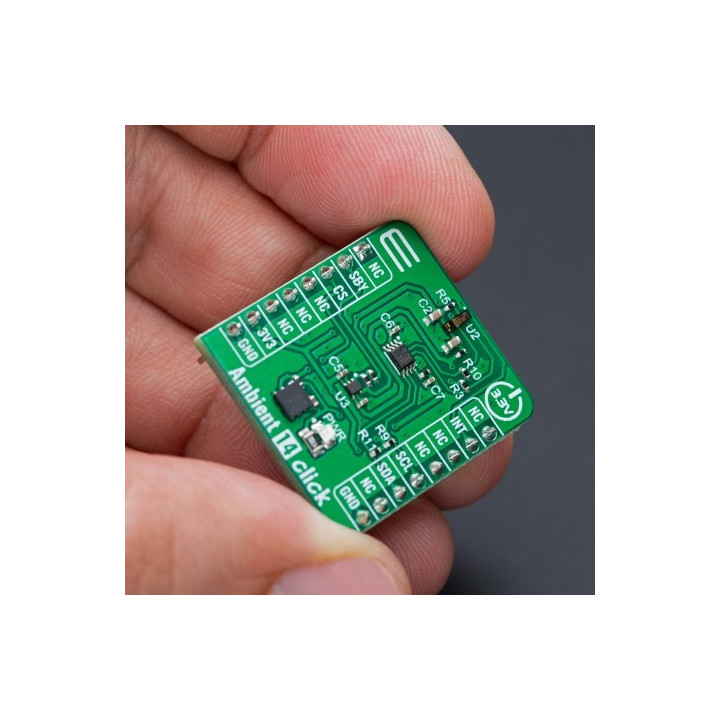

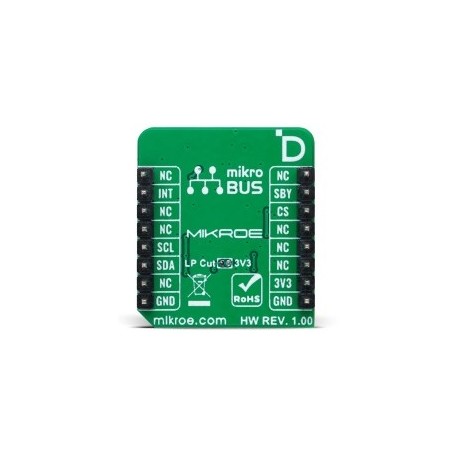

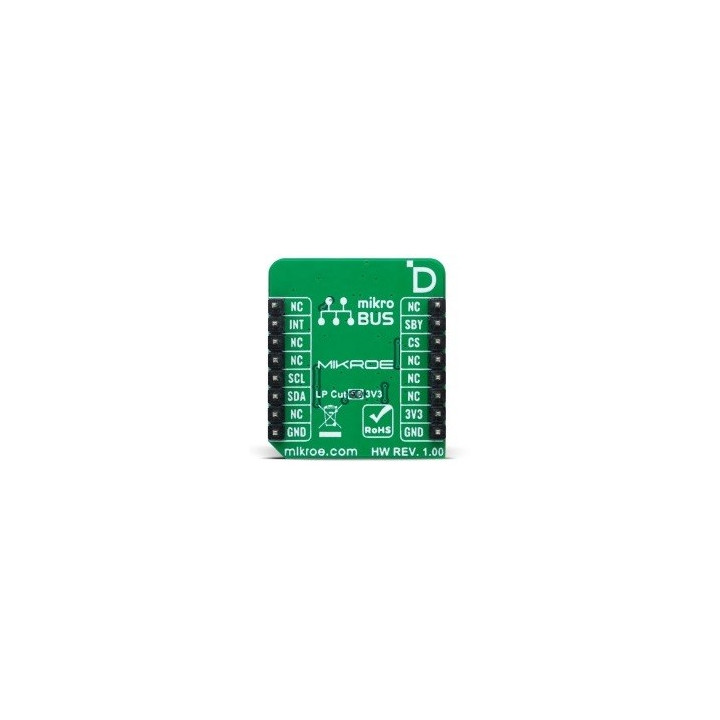

Capteur lumière et proximité Ambient 14 click Base TMD2755

Le module Ambient 14 Click est un capteur avancé de lumière ambiante et de proximité qui utilise la technologie TMD2755 pour des applications précises.

Caractéristiques du TMD2755

Le module Ambient 14 Click est basé sur le TMD2755, un capteur avancé d'ams OSRAM qui combine la détection numérique de la lumière ambiante (ALS) et la détection de proximité dans un module très compact de 1,1 mm. Le TMD2755 intègre un VCSEL infrarouge (Vertical-Cavity Surface-Emitting Laser) et un pilote VCSEL calibré en usine pour une détection de proximité efficace. Ce capteur excelle dans la détection d'objets, comme la reconnaissance de la proximité de l'oreille d'un utilisateur par rapport à l'écran d'un appareil mobile, en mesurant l'énergie IR réfléchie émise par le VCSEL intégré. Les capacités de détection de proximité de la carte sont prises en charge par un moteur de proximité sophistiqué, qui comprend une fonction de réglage du décalage pour éliminer les réflexions indésirables des objets proches, améliorant ainsi la précision. Il améliore également les mesures de proximité en soustrayant automatiquement les interférences de la lumière ambiante. Les résultats de l'ALS et de la détection de proximité sont fournis sous forme de données 16 bits, ce qui permet une mesure précise des niveaux de lumière ambiante pour des tâches telles que le réglage de la luminosité du rétroéclairage de l'écran.






Interface et alimentation

Cette carte Click™ utilise une interface I2C standard à 2 fils pour communiquer avec le microcontrôleur hôte, prenant en charge le mode standard avec une fréquence d'horloge allant jusqu'à 1 MHz. Elle fournit également des événements de détection/libération pilotés par interruption via la broche INT sur la prise mikroBUS™. Ces interruptions sont déclenchées lorsque les résultats de proximité dépassent ou tombent en dessous des niveaux de seuil configurés par l'utilisateur.

Le TMD2755 ne nécessite pas de séquence de mise sous tension spécifique mais nécessite une tension de 1,8 V pour que son interface et sa partie logique fonctionnent correctement. Par conséquent, un petit régulateur LDO, le BH18PB1WHFV, fournit un rail d'alimentation mikroBUS™ de 1,8 V sur 3,3 V. Étant donné que le capteur fonctionne sur 1,8 V, cette carte Click™ est également dotée du traducteur de niveau de tension PCA9306, permettant au TMD2755 de fonctionner correctement avec un MCU de 3,3 V et 5 V. Ce régulateur peut être activé via la broche SBY de la prise mikroBUS™, fournissant simultanément une fonction d'activation.

Cette carte Click™ ne peut fonctionner qu'avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion appropriée du niveau de tension logique avant d'utiliser des microcontrôleurs avec différents niveaux logiques. De plus, elle est équipée d'une bibliothèque contenant des fonctions et un exemple de code qui peuvent être utilisés comme référence pour un développement ultérieur.
