Analyseur de protocole I2C / SPI / MDIO Beagle TP320121 Total phase a connexion USB

L' analyseur de protocole Beagle I2C SPI dispose d'entrées haute impédance qui vous permettront de visualiser les signaux I2C™ / SPI™ / MDIO sans provoquer de distorsion sur ces derniers (le boîtier est non intrusif).




Outil de développement multi-usages
Avec le boîtier "Beagle™" vous disposez pour le même prix d'un
module de développement capable de surveiller des signaux en I2C™
en SPI™ ou en MDIO !




Outil de développement multi-plateformes
Avec le boîtier "Beagle™" vous disposez pour le même prix d'un module de développement capable de travailler indifféremment sous environnement (32 ou 64 bits) Windows™, Linux ou Mac OS X pour une flexibilité totale.




Exploitation avantageuse du bus USB
L'utilisation du bus USB apporte de nombreux avantages:
- Acquisition et transfert haute vitesse des données vers le PC (ceci permet
  d'effecter une surveillance améliorée des signaux  I2C™ / SPI™ / MDIO).
- Bus auto-alimenté (pas besoin d'alimentation externe)





Outil de développement sans compromis
Le boîtier "Beagle™" est livré avec des DLL et des API complètes ne nécessitant aucun royaltie pour être exploitées.





Logiciel "DATA CENTER"
Le boîtier "Beagle™" est également livré avec un puissant et convivial logiciel de commande appelé "Beagle™ Data Center". Ce dernier permet d'effectuer l’acquisition des données et l’affichage des paquets (en même temps que ces derniers apparaissent sur le bus) avec la gestion de filtres, de sauvegarde et d'exportation.




A ce titre la dernière version du logiciel "Data Center" dispose d'une multitude de nouvelles fonctions. Cliquez ici pour en savoir plus...

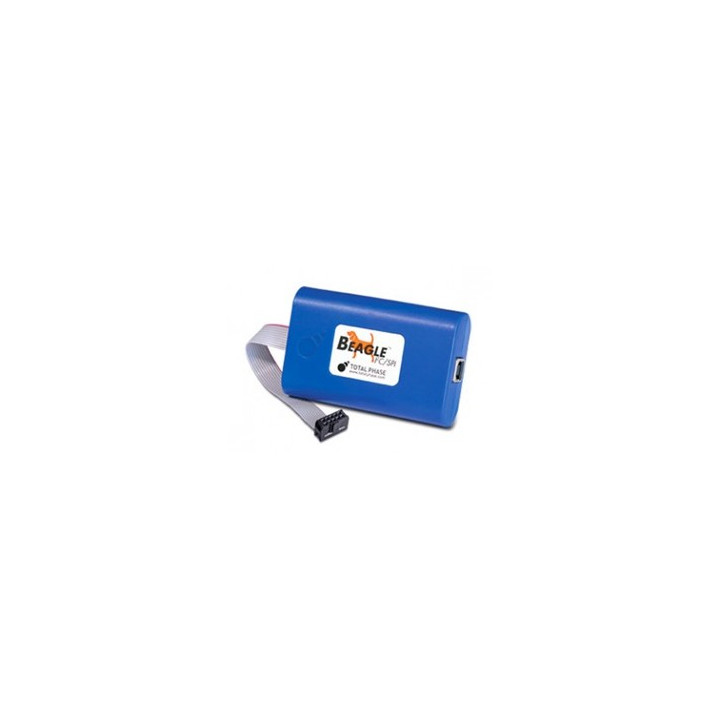

Description du boîtier "Beagle I2C/SPI/MDIO":

Le boîtier "Beagle™" est équipé d'un câble USB à une extrémité et d'un connecteur "HE10" mâle "à l'autre extrémité. Pouvant être utilisé sous environnement Windows™, Linux, ou Mac OS X, il supporte les communications au standard USB 2.0. D'usage polyvalent, cet analyseur est l'outil idéal pour les ingénieurs de développement de solutions mettant en oeuvre des systèmes de communication IC2™ / SPI™ / MDIO.


Vidéos de présentation et d'initiation




Description sommaire du logiciel "DATA CENTER":

Le logiciel de commande (Beagle™ Data Center) permet d'effectuer l’acquisition des données et l’affichage des paquets (en même temps que ces derniers apparaissent sur le bus). Il vous est aussi possible de visualiser individuellement les bits des signaux avec une résolution pouvant aller jusqu’à
20 ns. Le logiciel permet également l’application de "filtres" spécifiques sur le bus lors de la phase d’acquisition.




Ces filtres ne sont pas "destructifs" et peuvent être enlevés ou appliqués de nouveau sans perte des signaux acquis. De plus un système de navigation ergonomique vous permettra de vous repérer simplement et rapidement parmi les paquets de données acquis.




Une fonction de sauvegarde et d’exportation vous permettra d’enregistrer les données mémorisées sur le disque-dur du PC afin que vous puissiez les analyser ultérieurement. Ces données sont sauvegardées au format binaire. Il est également possible de sauvegarder une partie de ces dernières au format "texte". Les fonctionnalités du logiciel sont accessibles sous environnement Windows™, Linux ou Mac OS X.



Développez vos propres applications !

Bien que livré avec son logiciel dédié, il vous est également possible de développer vos propres application d'analyse en langage C/C++, C#, VB, .NET et Python™ grâce aux API et DLL livrées. Compatibles Windows™ et Linux, ces dernières sont utilisables librement sans licence, ni royalties.


Contenu du "pack de base":

- Boîtier "Beagle™"
- Câble de liaison USB
-  Logiciels disponibles en libre téléchargement:
  > Drivers USB pour Windows™
  > Fichiers de configuration USB "Hot Plug" pour Linux
  > Logiciel "Beagle DATA CENTER"
  > Exemples, datasheets et documentations diverses

A noter la possibilité de pouvoir acquérrir en option (voir en bas de page) 2 petits cordons de mesure qui simplifierons les raccordements du boîtier "Beagle™" sur votre maquette "cible".
