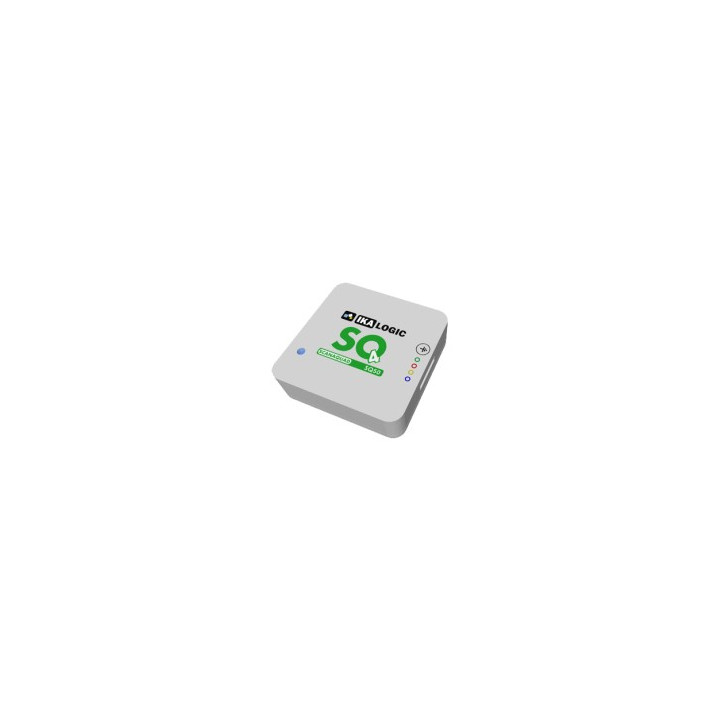

Analyseur logique "ScanaQuad 25"

Analyseur logique "ScanaQuad 25"

SQ25
Disponible
82,80 € TTC

69,00 € HT

Analyseur logique 4 voies / 25 MHz / 256 K pts (par canal) avec générateur de signal et décodeur de trames UART, SPI, I2C, 1-Wire, USB, I2S, CAN, LIN, RS232, RS485.

Le "ScanaQuad 25" fait office d'analyseur logique 4 canaux (25 MHz) associé à un générateur de signal haute performance.

Ce dernier est conçu pour être votre meilleur compagnon lorsque vous travaillez sur des protocoles séries tels que l'UART, SPI, I2C, 1-Wire, USB, I2S, CAN, LIN, RS232, RS485 et plus encore.


Avec les analyseurs logiques ScanaQuad, vous pouvez capturer, lire ou générer des signaux de test.





Le ScanaQuad est capable de capturer et de générer des signaux logiques simultanément, ce qui peut être très pratique pour le débogage par exemple.




(Exemple d'utilisation possible - Ordinateur et module Arduino™ non inclus)



Caractéristiques:
Générateur de signaux numériques: Oui
Mode mixé: Oui (permet la capture et l'aqcuisition simultanément)
Protection des entrées ± 12V
Option trigger Edge - Level - Pulse
Tension E/S ajustable Non
Impédance ajustable Non
Option sortie drain ouvert Non
Paires d'entrée différentielles Non
Nombre de canaux 4
Fréquence d'échantillonage 25 MHz (bande passante 6 MHZ)
Taux d'échantillonnage 256 K pts par canal (mémoire 1 MB intégrée)
Dimensions 50 x 50 x 15 mm
Poids 60 g


Existe également en version avec fréquences d'échantillonnages de 50, 100 et 200 MHz (voir en bas de page).
